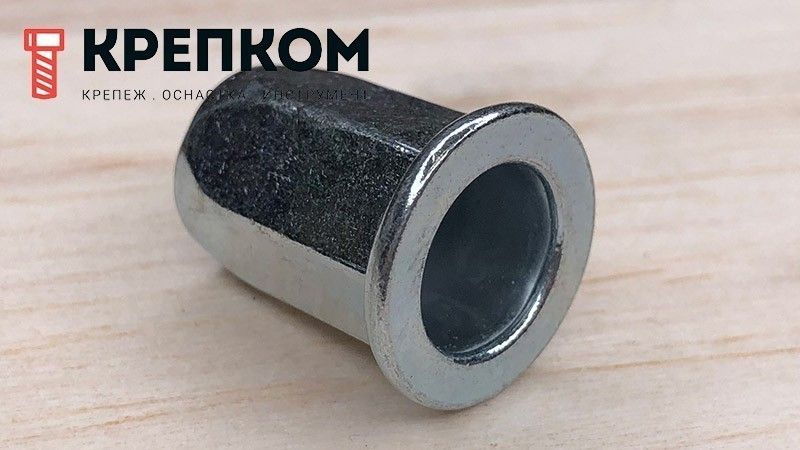

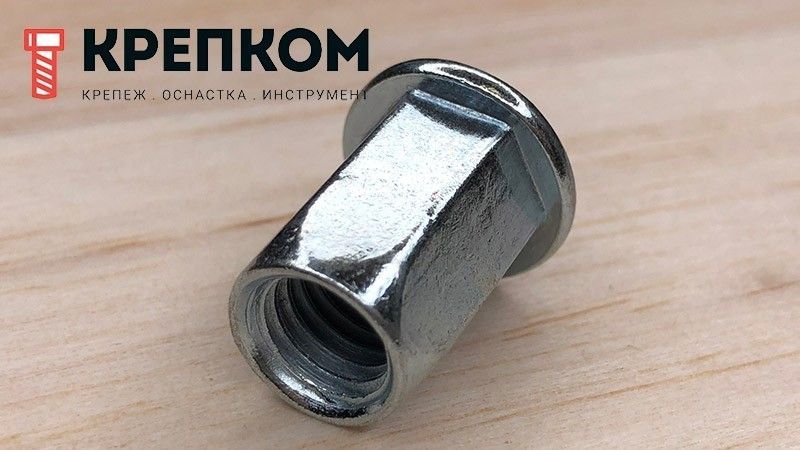

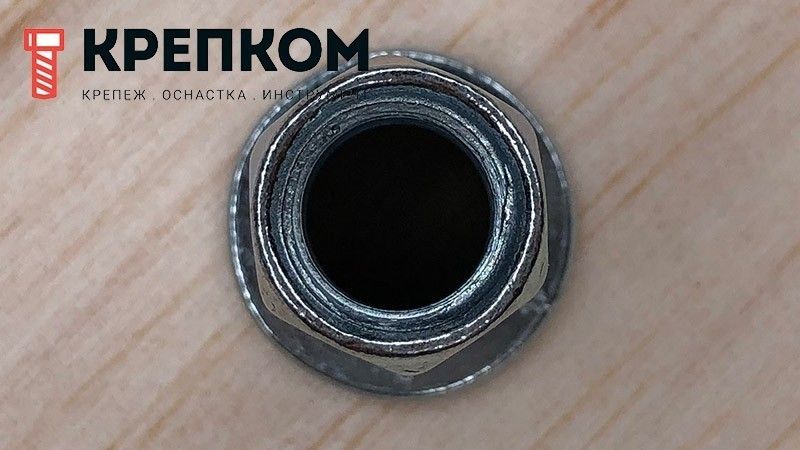

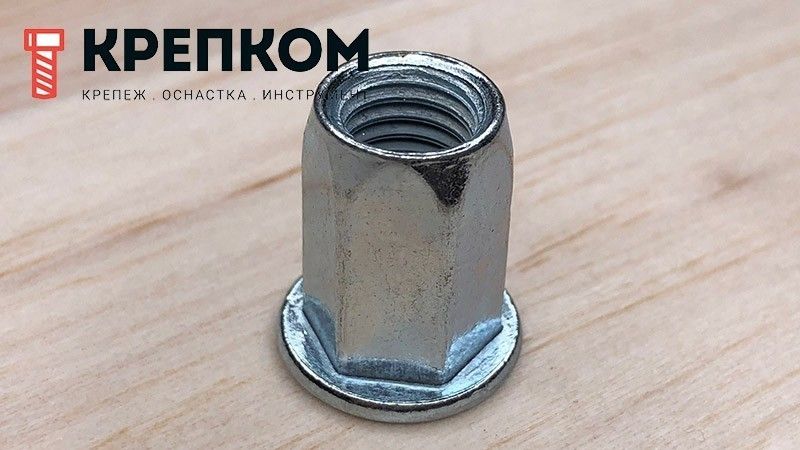

Резьбовая заклепка с цилиндрическим бортиком, шестигранная, оцинкованная сталь
Внешний вид товара может отличаться от представленного на изображении
- Для скрепления тонких листовых материалов и одновременного создания в них сквозного резьбового отверстия.
- Тип заклепки: с плоским бортиком, шестигранная.
- Внутренняя резьба для метрических винтов, болтов и шпилек.
- Требует подготовки шестигранного отверстия при помощи пневмогидравлического пробойника.
- Жесткая фиксация в установочном отверстии и устойчивость к вибрации.
- Цилиндрический бурт для плотного прижатия, без деформации прикрепляемого изделия.
- Материал изготовления: оцинкованная сталь.
- Высокая стойкость к срезу, скручиванию резьбы, вырыву винта.
- Диаметр рассверливаемого отверстия: от 6,1 до 16,1 мм.
- Диаметр резьбы: М4, М5, М6, М8, М10, М12.
- Диапазон зажима min / max: 0,5-2 / 1-4 мм.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
- 1
- 2
Гайка-заклепка стальная шестигранной формы с цилиндрическим фланцем отличается повышенной сопротивляемостью к проворачиванию, поэтому рекомендуется к использованию для часто демонтируемых соединений. Прочная сталь и хорошо накатанная резьба под винты позволяет надежно крепить к тонкостенным конструкциям различное оборудование. Установку резьбовых заклепок можно производить на любой стадии производства, имея односторонний доступ к основанию. Ассортиментный ряд 6-гранных заклепок со стандартным бортиком позволит скреплять пакеты материалов толщиной 0,5 – 4 мм и получить в них резьбу М4 – М12. Оцинковка гаечной заклепки препятствует развитию коррозии в заклепочном соединении.
Особенности
- Увеличенное сопротивление к прокручиванию.
- Прочное и устойчивое к вибрации соединение.
- Универсальный тип головки.
- Оцинкованная сталь.
Нагрузки
| Внутренняя резьба | Срез, кН | Разрыв, кН | Прокручивание, Нм |
| М4 | 3,4 | 7,9 | 6 |
| М5 | 4,9 | 9,8 | 14,7 |
| М6 | 7,1 | 19,1 | 22 |
| М8 | 9,6 | 29,8 | 46,5 |
| М10 | 12,6 | 43,3 | 88 |
| М12 | 17,2 | >57,8 | 115 |
Установка
Размеры
|
Внутренняя резьба D, мм |
Шестигр. гильзы S1, мм |
Длина гильзы L, мм |
Шестигранное отверстие, мм |
Диаметр и толщина бортика d2 x K мм |
Толщина пакета материалов E, мм |
| М4 | 5,9 | 10 | 6,1 | 9х1 | 0,5-2 |
| М5 | 6,9 | 13 | 7,1 | 10х1 | 0,5-3 |
| М6 | 8,9 | 14,2 | 9,1 | 13х1,5 | 0,5-3 |
| М8 | 10,9 | 16,5 | 11,1 | 16х1,5 | 0,5-3 |
| М8 |
10,9 |
19,5 |
11,1 |
16х1,5 |
3-5,5 |
| М10 | 12,9 | 19,5 | 13,1 | 19х2 | 0,5-3,5 |
| М12 | 16 | 25 | 16,1 | 23х2 | 1-4 |
Характеристики
-
Бренд
-
Тип заклепкиШестигранная / С цилиндрическим бортиком
-
Единицы измеренияшт
-
МатериалОцинкованная сталь
