Резьбомер M/MF/Whitworth/G Master-Tool 1090202010032

Резьбомер M/MF/Whitworth/G 58шт Master-Tool 1090202010032 — это универсальный измерительный веерный шаблон, предназначенный для быстрого и точного определения шага метрической резьбы и количества ниток на дюйм у дюймовых и трубных резьб. Инструмент незаменим при токарных, слесарных и ремонтных работах для идентификации крепежа и подбора калибров, метчиков или плашек.

Материал и конструкция

• Качественная сталь: все измерительные пластины (шаблоны) изготовлены из высокопрочной калиброванной стали, устойчивой к истиранию и механическим повреждениям. Зубья шаблонов проходят прецизионную лазерную или фрезерную обработку для точного совпадения с профилем резьбы.

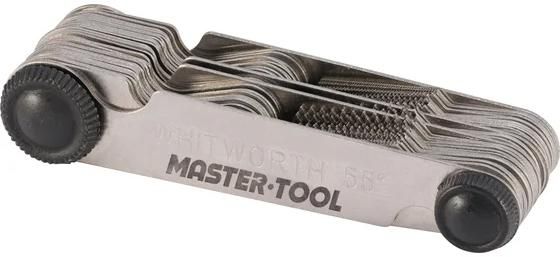

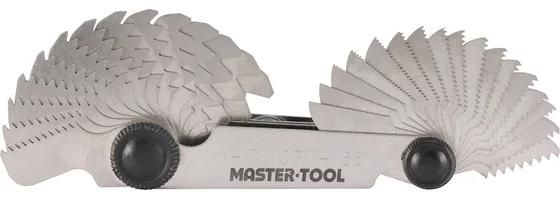

• Форм-фактор «складной нож»: конструктивно резьбомер выполнен в виде стального защитного кожуха-обоймы, в котором с двух сторон на винтах закреплены измерительные лепестки.
• Надежная фиксация: конструкция оснащена прочными зажимными металлическими винтами, которые позволяют жестко зафиксировать выбранную пластину в рабочем положении или отрегулировать плавность хода веера. Любой шаблон при необходимости можно легко заменить.

Состав набора

Набор включает в себя 58 шаблонов, разделенных по трем основным мировым стандартам резьбы с разным углом профиля:

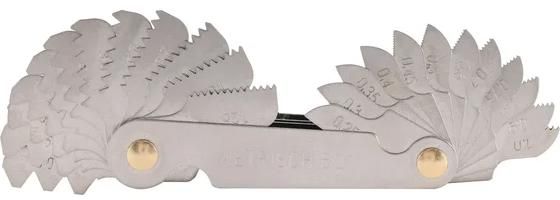

1. Метрическая резьба (M/MF) — угол профиля 60° (24 шаблона):
   • Предназначена для измерения шага в миллиметрах (основной и мелкий шаг).
   • Диапазон измерений: от 0.25 мм до 6.0 мм.
   • Шаги в комплекте: 0.25; 0.3; 0.35; 0.4; 0.45; 0.5; 0.6; 0.7; 0.75; 0.8; 0.9; 1.0; 1.25; 1.5; 1.75; 2.0; 2.5; 3.0; 3.5; 4.0; 4.5; 5.0; 5.5; 6.0 мм.
2. Трубная цилиндрическая резьба (G / BSP) — угол профиля 55° (6 шаблонов):
   • Измеряет количество ниток (витков) резьбы на один дюйм.
   • Шаблоны в комплекте (TPI): 28; 19; 14; 11; 10; 8 ниток на дюйм.

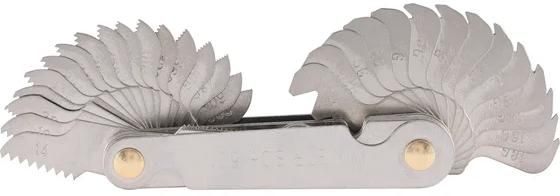

3. Дюймовая английская резьба Витворта (Whitworth BSW/BSF) — угол профиля 55° (28 шаблонов):
   • Используется для классического британского крепежа крупного (BSW) и мелкого (BSF) шага.
   • Шаблоны в комплекте (TPI): от 62 до 4 ниток на дюйм (включая популярные 24, 20, 16, 14, 12, 10, 8 и др.).

Область применения

• Идентификация неопознанного крепежа: определение параметров болтов, гаек, шпилек и фитингов (особенно импортного оборудования, где легко перепутать метрику с дюймовым шагом).
• Контроль производства: проверка шага нарезанной резьбы на токарном станке или вручную плашкой/метчиком.
• Сферы: машиностроение, авторемонтные мастерские (обслуживание гидравлики, пневматики и топливных систем с резьбой стандарта G), ремонт сантехники и бытового оборудования.

Технические характеристики

Количество шаблонов	58 шт
Тип резьбы	метрическая М, дюймовая BSW, трубная дюймовая BSP
Шаг резьбы М	0,25 - 0,3 - 0,35 - 0,4 - 0,45 - 0,5 - 0,6 - 0,7 - 0,75 - 0,8 - 0,9 - 1 - 1,25 - 1,5 - 1,75 - 2 - 2,5 - 3 - 3,5 - 4 - 4,5 - 5 - 5,5 - 6 мм
Шаг резьбы BSW	4 - 4,5 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 - 14 - 16 - 18 - 19 - 20 - 22 - 24 - 25 - 26 - 28 - 30 - 32 - 36 - 40 - 48 - 60 - 62 TPI
Шаг резьбы BSP	8 - 10 - 11 - 14 - 19 - 28 TPI

Характеристики

• Бренд
  Master-tool
• Тип резьбы
  Дюймовая BSP / Дюймовая BSF / Дюймовая BSW / Метрическая М / Трубная дюймовая G
• Единицы измерения
  шт
• Артикул
  1090202010032
• Материал
  Сталь
