Рым-гайка UNC DIN 582, оцинкованная сталь

Рым-гайка по DIN 582 имеет крупную дюймовую резьбу UNC, которая является стандартной для такелажного оборудования и позволяет использовать её с ответными крепежными элементами, имеющими такую же резьбу. Грузоподъемность варьируется в широких пределах - от 70 до 16 000 кг при вертикальном подъеме, что зависит от конкретного типоразмера. Предназначена для создания надежных точек строповки, подъема и перемещения тяжелых грузов, оборудования и конструкций.

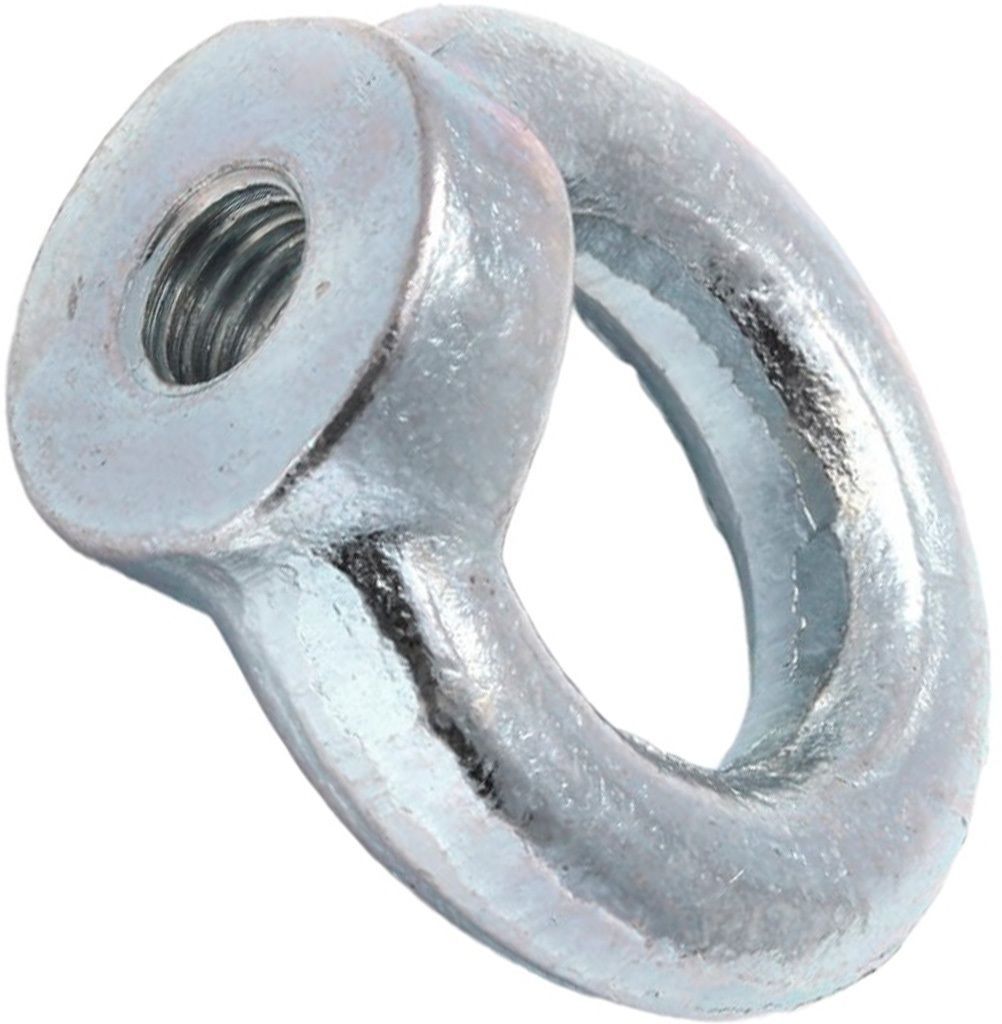

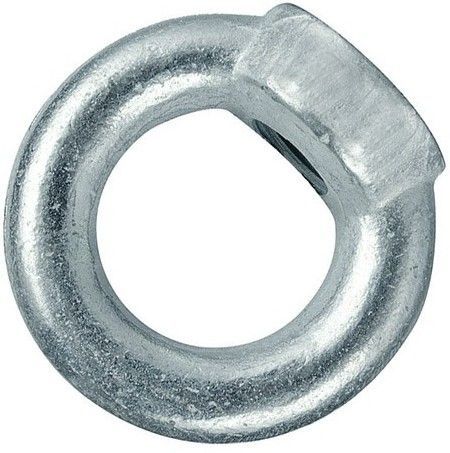

Состоит из круглого кольца и опорной площадки с резьбовым отверстием. Отличительной особенностью является расположение оси кольца перпендикулярно оси резьбовой части, что облегчает затяжку соединения с помощью любого подручного рычага, продетого в кольцо.

Материал

Изготовлена методом ковки из качественной конструкционной углеродистой стали, что обеспечивает высокую прочность на растяжение, твердость и работоспособность в широком диапазоне температур от -20 до +200 ºС. Для продления срока службы оцинкована гальваническим способом.

Особенности

• Кольцо дает возможность подвешивания, крепления или натяжения с использованием веревки, троса, стропа, цепи.
• Опорная площадка обеспечивает стабильность крепления и плотное прилегание к поверхности.
• Высокопрочная конструкция выдерживает высокие рабочие нагрузки вдоль оси и под углом до 45°.

Установка

Гайка с рымом закрепляется с помощью резьбового соединения. Она накручивается на резьбовой стержень болта, штанги, либо другой крепежной детали, встроенной в конструкцию или заделанной в бетон, при этом ее плоское основание должно плотно прилегать к поверхности. В проушину продеваются тросы, цепи, растяжки, блоки, соединительные скобы, тали, канифас-блоки или концевые элементы строп. Резьба ответного крепежа должна быть также дюймовой.

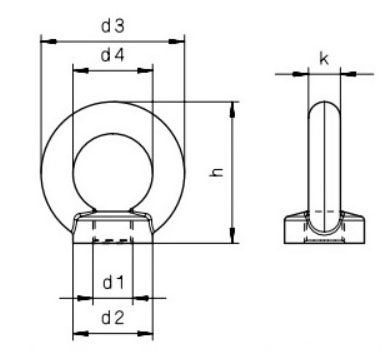

Размеры

Грузоподъемность

Грузоподъемность рым-гайки DIN 582 зависит от типа распределения нагрузки

Резьба, дюйм	Осевая грузоподъемность (WLL) рым-гайки, кг	Грузоподъемность рым-гайки под углом ≤ 45°, кг
1/4	70	50
5/16	140	95
3/8	230	170
1/2	340	240
9/16	340	240
5/8	700	500
3/4	1200	830
7/8	1500	1050
1	1800	1270
1 1/8	2500	1650
1 1/4	4300	3200
1 1/2	6100	4300
1 3/4	8000	5500
2	9900	7300
2 1/4	11500	8300
2 1/2	16000	11000

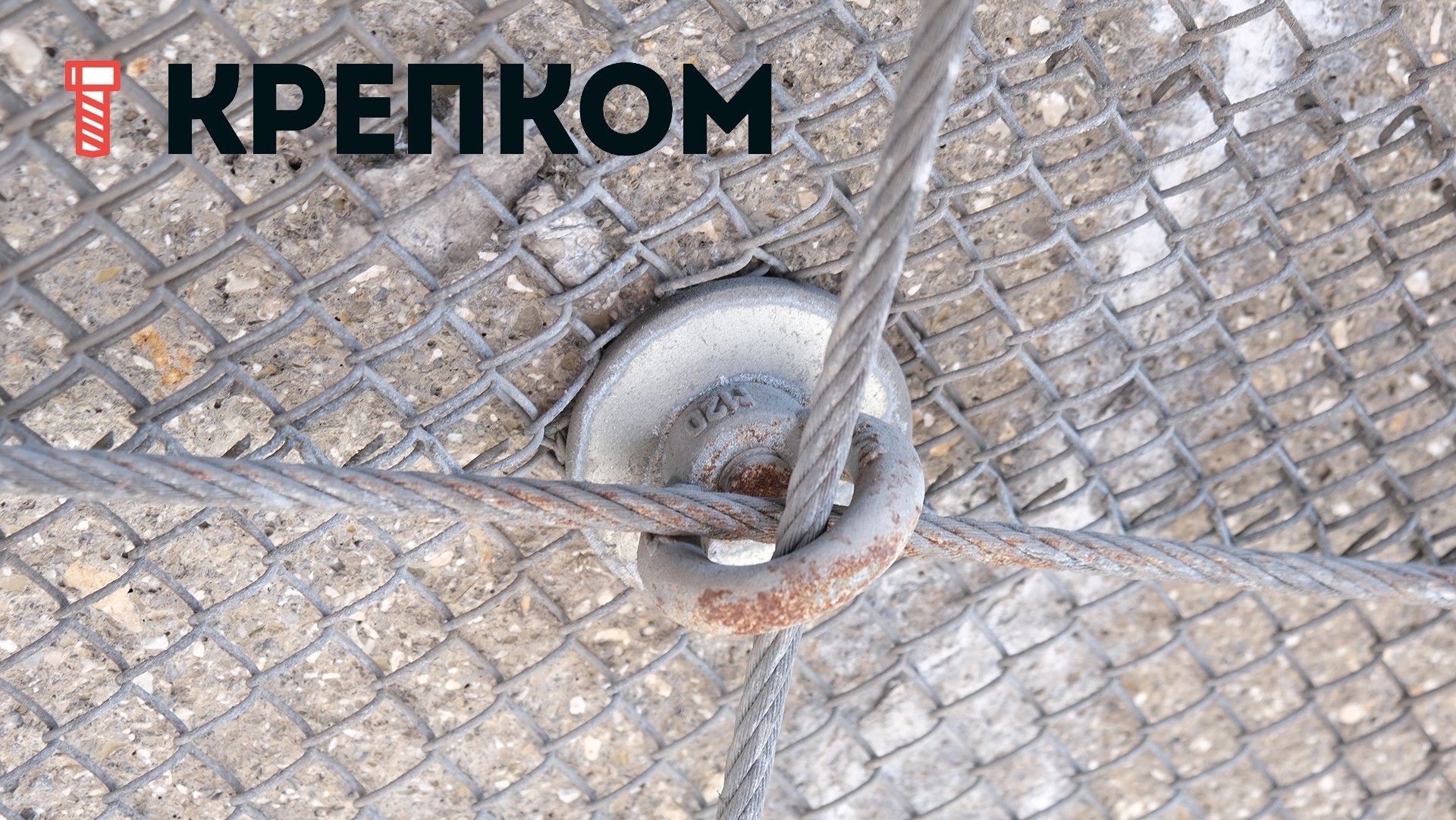

Монтаж на бетонное основание

Бурим отверстие в бетоне, забиваем туда дюбель, вкручиваем винт-шуруп самонарезной резьбой так, чтобы выглядывала только метрическая часть. Отрезаем болгаркой (УШМ) лишнюю длину шпильки и накручиваем рым-гайку.

Характеристики

• DIN
  582
• Единицы измерения
  шт
• Материал
  Оцинкованная сталь
• Название на упаковке (ориг. название)
  Lifting eye nuts

• Оцинкованные
• Рым-гайки
