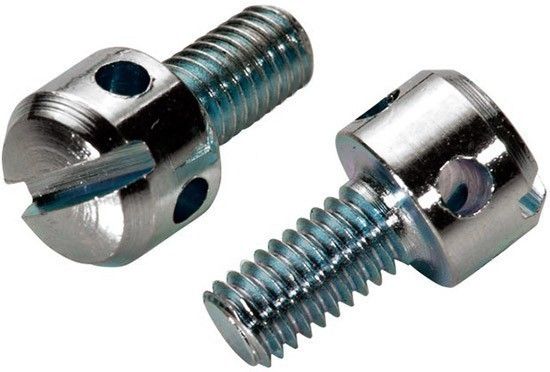

Пломбировочный винт М4х16 мм DIN 404 с двумя радиальными отверстиями в головке используется во многих отраслях производства и промышленности. Головка выполнена в форме цилиндра с полусферой и прямым шлицем. Метиз изготовлен из оцинкованной стали класса прочности 5.8.

Размеры

Винт пломбировочный DIN 404 - чертеж

Резьба	М4
Длина от головки	16 мм
Диаметр головки, d_k	7 мм
Высота головки, k	5 мм
Ширина шлица, n	1 мм
Глубина шлица, t (min)	1,4 мм
Размер отверстия, d_h	2 мм
Размер w	2 мм
Длина резьбы b	16 мм

Характеристики

DIN

404
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

0,7
Единицы измерения

шт
Шлиц

Прямой (SL)
Форма головки

Цилиндрическая
Класс прочности

5.8
Артикул

404 4 16 оц
Материал

Оцинкованная сталь
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
