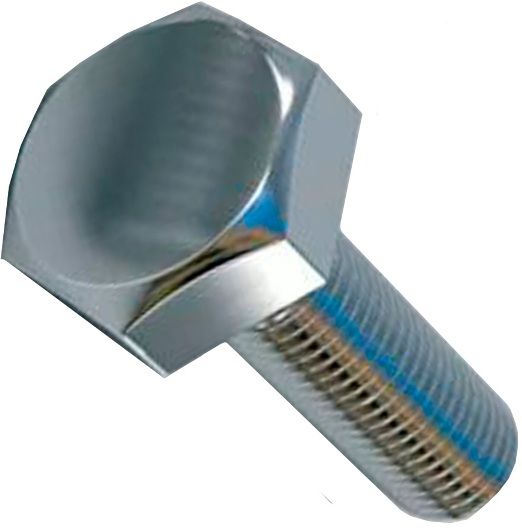

Болт (винт) шестигранный с полной резьбой ГОСТ Р ИСО 4017-2013, класс прочности 5.6, оцинкованная сталь
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Борис
+7 (999) 027-78-44- Резьба выполнена до головки — максимальная длина зацепления для соединений с большой толщиной пакета.
- Класс прочности 5.6 (предел прочности ≥500 Н/мм², предел текучести ≥300 Н/мм²) — для умеренных нагрузок.
- Гальваническое цинковое покрытие защищает от коррозии во влажных условиях.
- Класс точности A (до М24) и B (свыше М24) — строгие допуски на размеры головки и стержня.
- Шестигранная головка с размерами «под ключ» позволяет прикладывать высокий крутящий момент без срыва граней.
- Взаимозаменяем с ISO 4017, DIN 933 и ГОСТ 7798-70.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
- 1
- 2
Болт (винт) шестигранный ГОСТ Р ИСО 4017-2013 представляет собой крепёжный элемент с шестигранной головкой и резьбой до головки. Изделие соответствует международному стандарту ISO 4017 и применяется для сборки металлических конструкций, деталей машин и механизмов в строительстве, машиностроении и других отраслях, где требуется надёжное разъёмное соединение. Болт изготовлен из углеродистой стали класса прочности 5.6 и имеет гальваническое цинковое покрытие.
Конструкция
- Шестигранная головка имеет стандартные размеры «под ключ», что позволяет прикладывать значительный крутящий момент при монтаже без риска срыва граней. Удобна для работы как ручным, так и механизированным инструментом.
- Стержень болта имеет резьбу, нарезанную до головки. Это обеспечивает максимальную длину зацепления и позволяет использовать болт в соединениях с большой толщиной пакета.
- Резьба — метрическая, крупная, с полем допуска 6g. Резьба до головки делает болт универсальным для большинства стандартных соединений.
- Геометрические параметры (допуски на размеры головки и стержня) соответствуют классу точности A (до М24 включительно) и B (свыше М24) согласно стандарту ГОСТ Р ИСО 4017-2013.
Материал и покрытие
Болт изготовлен из углеродистой стали с классом прочности 5.6. Маркировка 5.6 расшифровывается так: первая цифра, умноженная на 100, даёт минимальный предел прочности на растяжение — 500 Н/мм². Вторая цифра, умноженная на 10, показывает, что предел текучести составляет 60% от предела прочности — 300 Н/мм². Такой крепёж рассчитан на умеренные механические нагрузки и подходит для соединений, где не требуется предельная прочность. Гальваническое цинковое покрытие обеспечивает надёжную защиту от коррозии в условиях повышенной влажности, значительно продлевая срок службы крепежа.
Применение
Болты ГОСТ Р ИСО 4017-2013 применяются для создания разъёмных соединений в машиностроении, строительстве, энергетике и быту. Обычно используются в паре с гайками и плоскими шайбами соответствующего класса прочности. Подходят для создания неответственных соединений при креплении металлоконструкций, оборудования, элементов инженерных систем.
Аналоги
- ISO 4017
- DIN 933
- ГОСТ 7798-70 (класс точности B)
- ГОСТ 7805-70 (класс точности A)
Размеры
| Резьба, d | Шаг резьбы (мм) | Высота головки, k (мм) | Размер под ключ, s (мм) | Диаметр описанной окружности, e (мм) |
| М6 | 1 | 4 | 10 | 11,1 |
| М8 | 1,25 | 5,3 | 13 | 14,4 |
| М10 | 1,5 | 6,4 | 16 | 17,8 |
| М12 | 1,75 | 7,5 | 18 | 20 |
| М14 | 2 | 8,8 | 21 | 23,4 |
| М16 | 2 | 10 | 24 | 26,8 |
| М18 | 2,5 | 12 | 27 | 30,1 |
| М20 | 2,5 | 12,5 | 30 | 33,5 |
| М22 | 2,5 | 14 | 34 | 37,7 |
| М24 | 3 | 15 | 36 | 40 |
| М27 | 3 | 17 | 41 | 45,6 |
| М30 | 3,5 | 18,7 | 46 | 51,3 |
| М36 | 4,0 | 22,5 | 55 | 61,3 |
| М42 | 4,5 | 26 | 65 | 72,6 |
| М48 | 5 | 30 | 75 | 83,9 |
Характеристики
-
DIN933
-
ГОСТ4017-2013
-
ISO4017
-
Единицы измеренияшт
-
Форма головкиШестигранная
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности5.6
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Hexagon head screws
