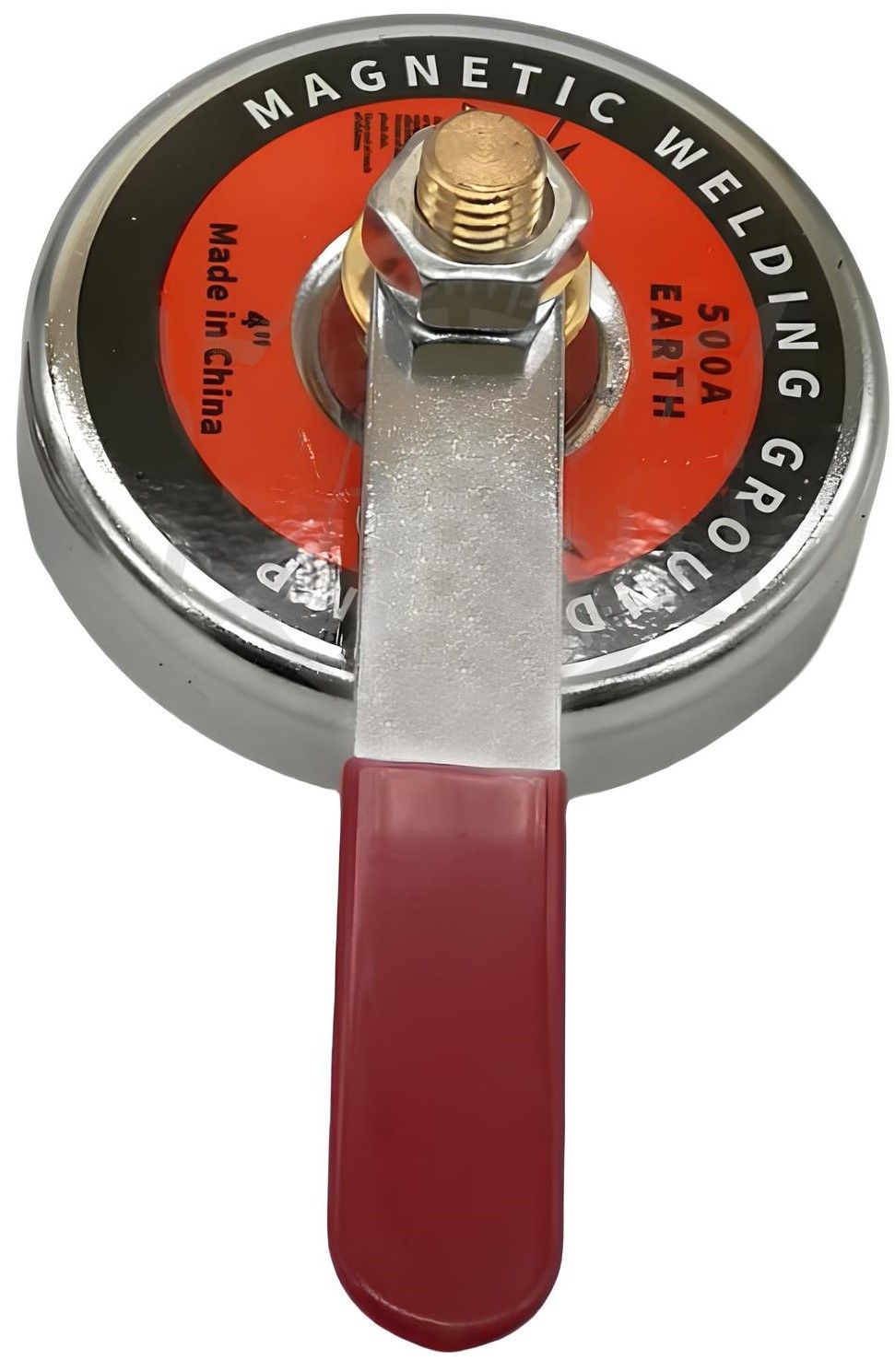

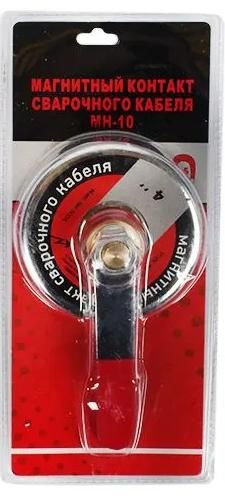

Клемма заземления магнитная с рукоятью 500 А тип А YH-10B

Магнитная клемма заземления с рукоятью 500А тип А (модель YH-10B) — это мощный силовой быстросъемный зажим сварочной массы, рассчитанный на работу со сварочным током до 500 Ампер. Она является усиленной модификацией модели YH-10A и предназначена для промышленного и полупрофессионального использования при интенсивных сварочных работах, где требуется мгновенная фиксация тяжелого обратного кабеля на ферромагнитных деталях, резервуарах и трубах большого диаметра.

Конструкция

• Усиленный магнитный блок: круглый постоянный ферромагнит увеличенного диаметра заключен в мощный стальной бронированный кожух. Кожух защищает хрупкое тело магнита от механических повреждений (ударов, падений на бетон) и фокусирует магнитное поле на рабочую деталь для максимального сцепления.

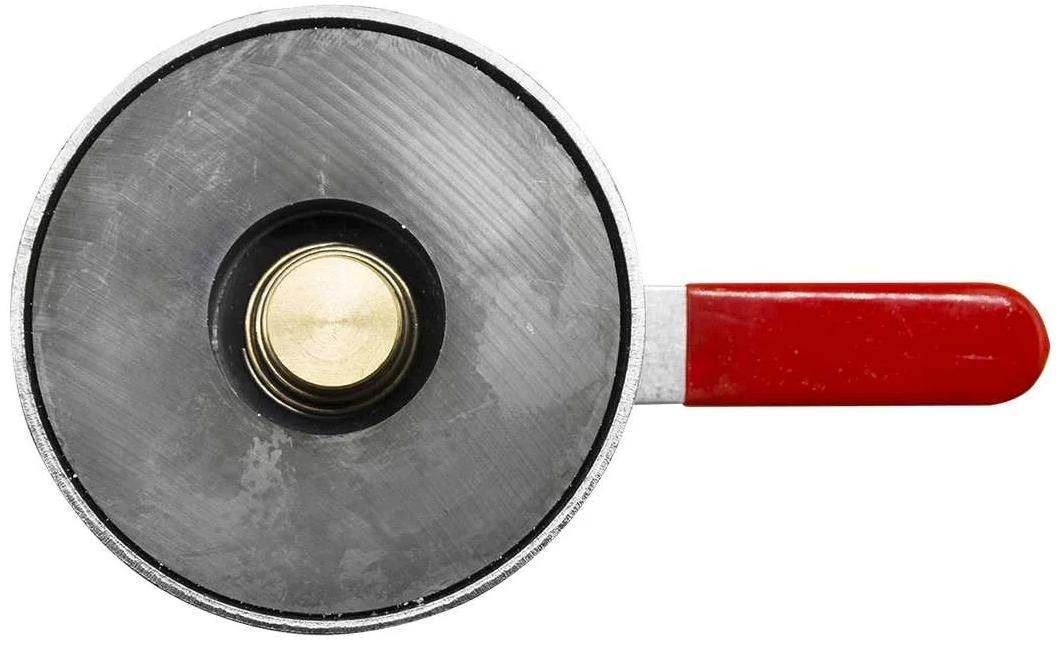

• Центральный подпружиненный контакт: непосредственная токопередача осуществляется через массивный стержень (штифт) из чистой электротехнической меди или латуни. Встроенная пружина компенсирует шероховатости, слежавшуюся окалину или неровности металла, гарантируя плотное пятно контакта и минимальное электрическое сопротивление.
• Рукоять: оснащена изолированной ручкой (рычагом), которая позволяет легко отрывать магнит от металла, преодолевая усилие притяжения.
• Кабельное подключение: силовой кабель крепится к жесткому резьбовому соединению с помощью гайки, обеспечивая надежный контакт без риска перегрева или перелома медных жил.

Принцип работы

После фиксации сварочного кабеля клемма прикладывается к зачищенному участку заземляемой конструкции. Магнит с огромным усилием притягивает корпус, а центральный подпружиненный медный штифт утапливается и плотно вдавливается в металл. Электрический ток идет кратчайшим путем через штифт, что исключает протекание тока через сам корпус, предотвращая искрение, порчу (пригары) заготовки и дуговые микропробои.

Преимущества

• Работа с любыми формами: мгновенно закрепляется на массивных листах, крупногабаритных двутаврах, швеллерах, а также на выпуклых частях цистерн, котлов и труб, где стандартная прищепка-«крокодил» не способна удержаться.
• Высокая токовая нагрузка: в отличие от бытовых магнитов, расчетная мощность в 500А позволяет использовать клемму в режимах тяжелой промышленной полуавтоматической сварки (MIG/MAG), ручной дуговой сварки (MMA) толстыми электродами и плазменной резки (CUT).
• Чистота рабочей зоны: форма защитного кожуха минимизирует налипание токопроводящей металлической стружки, пыли и мелкой окалины на магнитную подошву.

Область применения

• Монтаж резервуаров и котельного оборудования: сварка цистерн, кессонов, бойлеров и промышленных емкостей.
• Трубопроводное строительство: наложение заземления при сварке и центровке магистральных и технологических стальных труб.
• Промышленное строительство: коммутация массы на тяжелых несущих металлоконструкциях, фермах, колоннах и станинах оборудования.
• Судостроение и вагоностроение: фиксация обратного кабеля на толстолистовой стальной обшивке.

Техническая информация

Характеристики

• Единицы измерения
  шт
• Вес (г)
  600
• Артикул
  YH-10B
• Штрих код
