Гайка муфта переходная соединительная удлиненная DIN 6334 класс прочности 8, оцинкованная сталь
Ваш консультант Борис
+7 (999) 027-78-44- Соединительный крепеж для удлинения резьбовых шпилек и стержней болтов.
- Подходит для использования в подвесных монтажных системах.
- Соответствует требованиям технического стандарта DIN 6334.
- Тип резьбы: метрическая от М4 до М48, с крупным шагом.
- Класс прочности – 8 (наибольший класс сопрягаемой детали 8.8).
- Слой цинка, нанесенный гальваническим способом, предохраняет от появления коррозионных очагов.
- Длительный срок службы при внутреннем применении в сухих помещениях.
- Высота в 3 раза больше диаметра резьбы.
- Внешний шестигранник для затяжки и ослабления при помощи стандартного гаечного ключа.
М10
—
—
17
руб.
М12
—
—
19
руб.
М16
—
—
24
руб.
М20
—
—
30
руб.

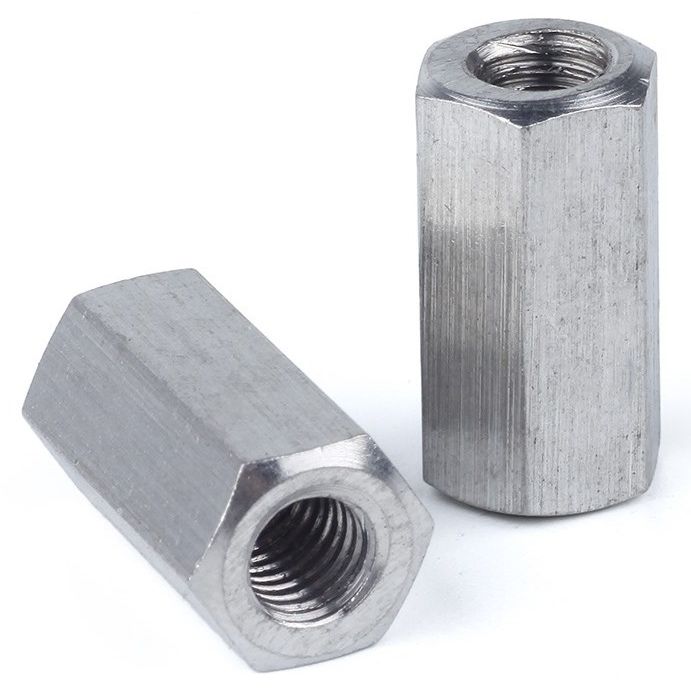

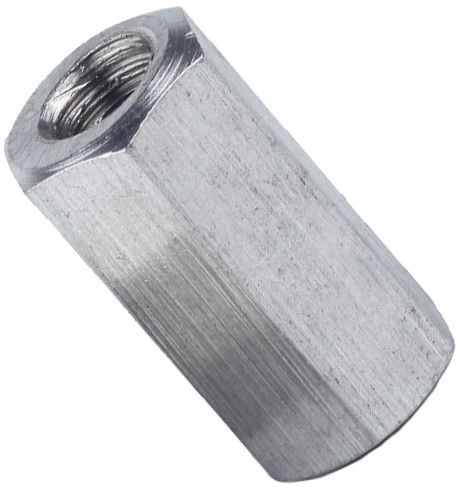

Гайка удлиненная оцинкованная DIN 6334 класса прочности 8 предназначена для использования в качестве стяжной муфты и удлиняющей втулки при соединении резьбовых крепежей: болтов/винтов/шпилек. Она позволяет не только срастить два отрезка резьбовой штанги, но и регулировать слабину их натяжения в конструкциях. Это крепежное изделие в виде шестигранника с резьбовым сквозным отверстием в центральной части. Изготавливается с высотой тела больше номинального диаметра резьбы примерно в 3 раза. Благодаря такой конструкции исключается деформационный перекос образованных соединений.
При подборе гайки к болту необходимо определить их совместимость по параметрам резьбы (тип, шаг, диаметр, направление), а также по прочности и материалу. Правильная комбинация резьбовой пары является гарантом надежности соединения и долговечности всей собираемой конструкции или механизма. Для работы с шестигранной резьбовой втулкой можно использовать стандартный гаечный ключ.
Материал
Гайка-муфта выполнена из стали высокого качества и термически закалена до прочности, соответствующей классу 8. Для защиты от негативного воздействия окружающей среды подвергнута оцинкованию гальваническим способом. Высокая прочность и износостойкость позволяет использовать ее в узлах, подвергающихся повышенным нагрузкам и частым сборкам-разборкам. Сопрягаемые детали (шпилька, болт с прессшайбой) должны иметь маркировку 8.8 (предел на разрыв 800 Н/мм², предел текучести 640 Н/мм²).
Применение

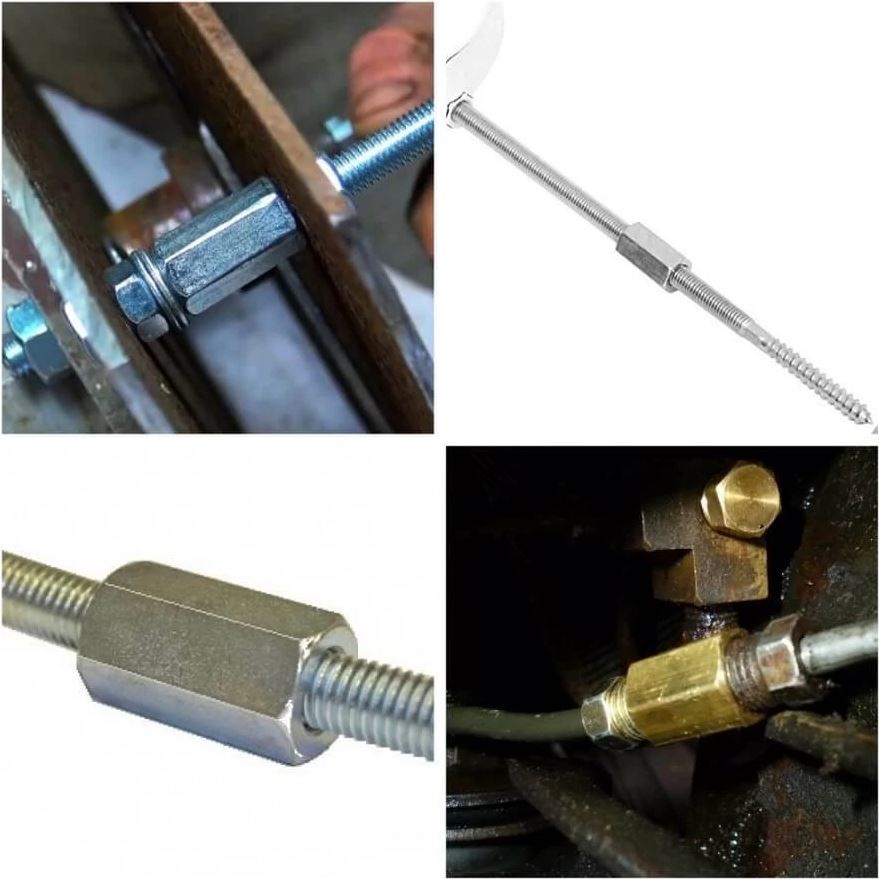

Высокая гайка соединительная переходная применяется для наращивания длины шпилек или когда требуется переход с наружной на внутреннюю резьбу, например, для соединения резьбовых элементов в системах подвески (подвесных болтов со шпильками). Данный вид соединителя часто применяется для быстрого наращивания или создания разъемных соединений, практикуется при монтаже воздуховодов, кабельных каналов, подвесных потолков и трубных хомутов. Для защиты от самопроизвольного вращения с двух сторон устанавливают контргайки.
Аналоги DIN 6334:- DIN 1479 (М6 - М36)
Размеры
| Резьба | Высота, m | Размер под ключ, s | Размер, e |
| М4 | 12 | 7 | - |
| М5 | 15 | 8 | 8,79 |
| М6 | 18 | 10 | 11,1 |
| М8 | 24 | 13 | 14,38 |
| М10 | 30 | 17 | 18,9 |
| М12 | 36 | 19 | 21,16 |
| М14 | 42 | 22 | 24,49 |
| М16 | 48 | 24 | 26,75 |
| М18 | 54 | 27 | - |
| М20 | 60 | 30 | 32,95 |
| М22 | 66 | 32 | - |
| М24 | 72 | 36 | 41,6 |
| М27 | 81 | 41 | 45,2 |
| М30 | 90 | 46 | 51,3 |
| М36 | 108 | 55 | 53,1 |
| М42 | 126 | 65 | - |
| М48 | 144 | 75 | - |
все размеры указаны в мм
Характеристики
-
Тип гайкиСоединительная (муфта)
-
DIN6334
-
Класс прочности8
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Hexagon nuts with a height of 3d
