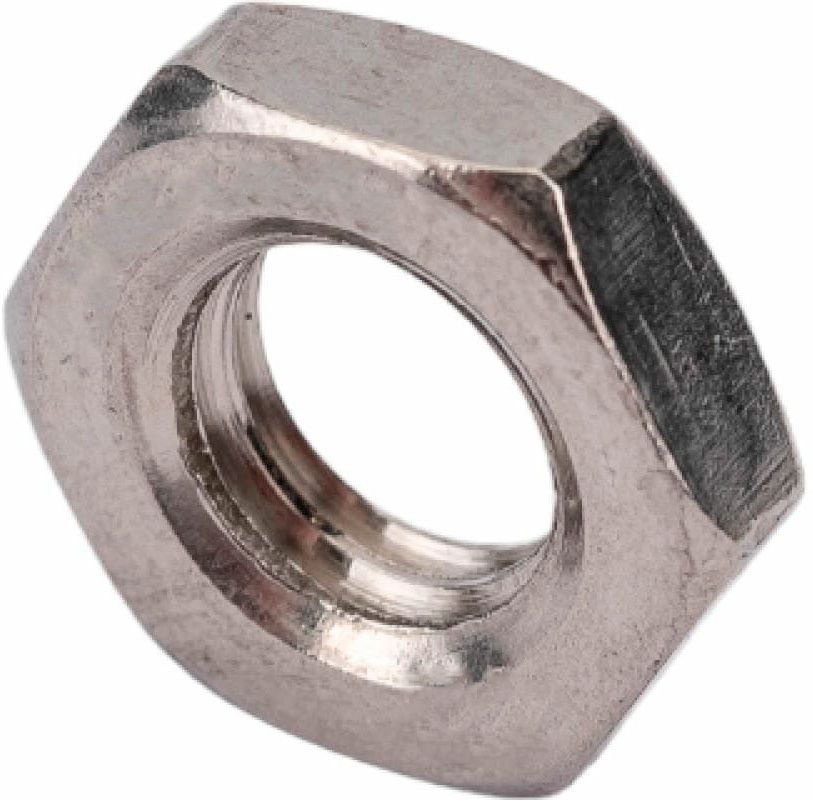

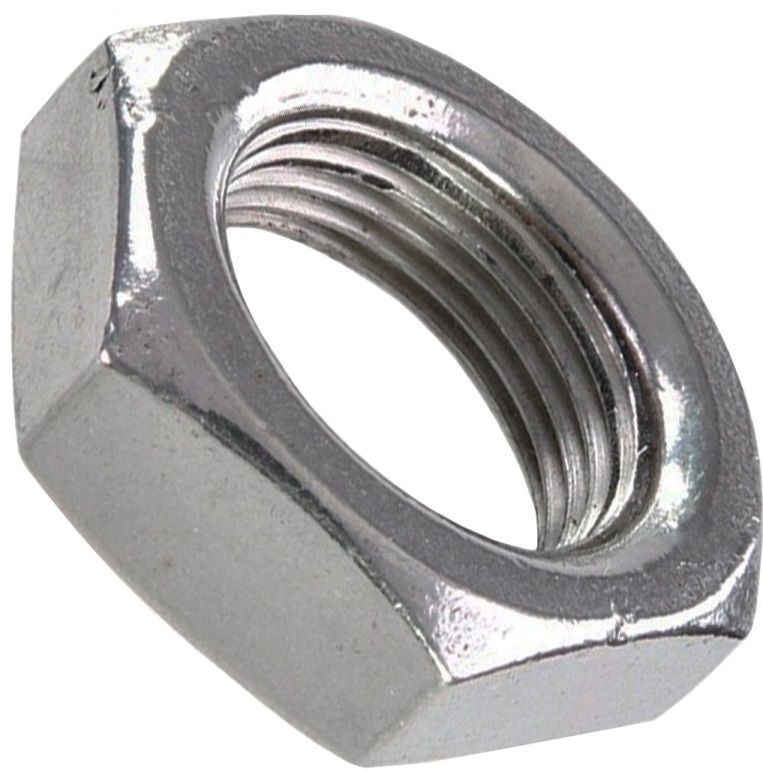

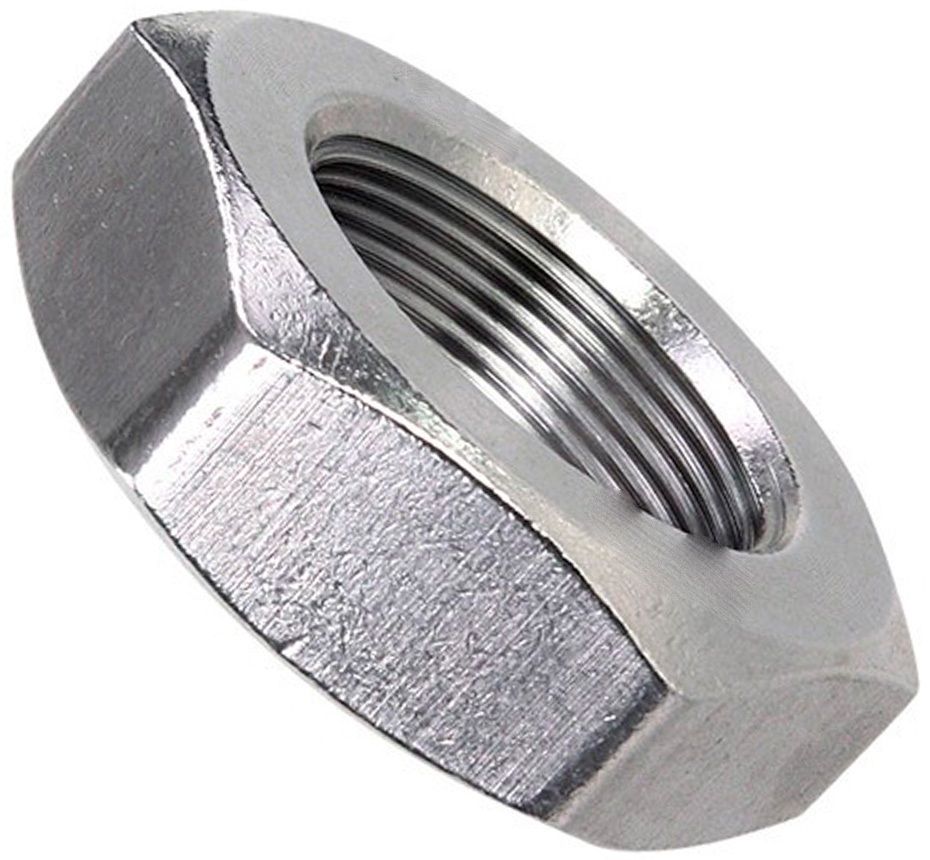

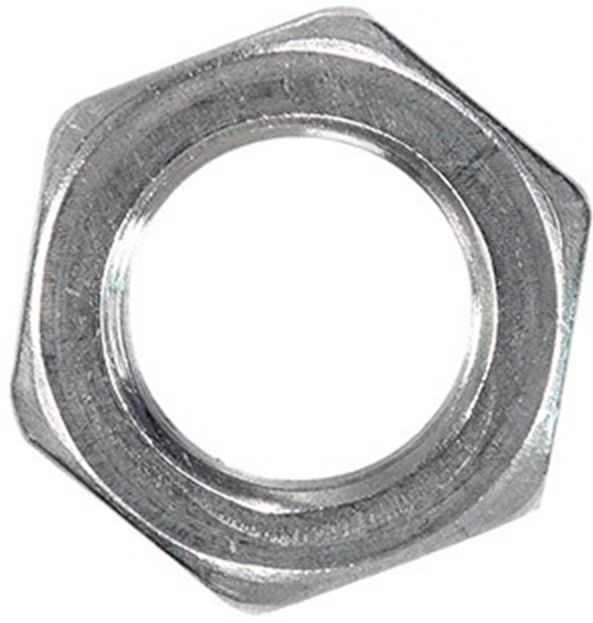

Гайка низкая с мелкой резьбой DIN 439 (ГОСТ 5916) тип B с фаской, нержавеющая сталь А4

Гайка низкая с мелкой резьбой DIN 439 из нержавеющей стали А4 — это крепёжное изделие уменьшенной высоты, предназначенное для работы в паре с метрическими болтами, винтами и шпильками из аналогичных коррозионностойких материалов. Её основное назначение — создание резьбовых соединений в условиях ограниченного пространства по высоте, где полноразмерная гайка (например, по DIN 934) просто не помещается. Благодаря малой высоте такую гайку также называют контргайкой: её используют в паре с основной гайкой для стопорения резьбового соединения, либо две тонкие гайки затягивают друг против друга, исключая самоотвинчивание.

Мелкий шаг резьбы и его влияние

В отличие от стандартного (крупного) шага, мелкая резьба имеет меньший угол подъёма винтовой линии и большее количество витков на единицу длины. Это даёт три практических следствия:

• Повышенная самотормозящая способность — соединение меньше откручивается от вибрации и динамических нагрузок, что особенно важно для тонкой гайки, которая сама по себе имеет меньшую площадь контакта с резьбой.
• Более точное регулирование затяжки — при повороте гайки на тот же угол смещение вдоль оси меньше, что позволяет точнее дозировать усилие.
• Большая прочность на срез — из-за большего числа работающих витков нагрузка распределяется равномернее, что частично компенсирует снижение несущей способности из-за малой высоты.

Однако важно помнить: из-за частого шага резьбовой контакт плотнее, что при недостаточной смазке или загрязнении повышает риск заклинивания.

Материал — нержавеющая сталь А4

Гайка изготовлена из кислотостойкой нержавеющей стали марки А4 (аналог AISI 316). В отличие от более распространённой А2 (AISI 304), сталь А4 легирована молибденом, что обеспечивает повышенную коррозионную стойкость в агрессивных средах:

• морская вода и солёная атмосфера;
• хлорированные растворы (бассейны, бытовая химия);
• слабокислотные среды (пищевая и химическая промышленность);
• атмосферные осадки в промышленных зонах.

А4 не ржавеет при промывке водой, на открытом воздухе и в большинстве агрессивных сред, где обычная углеродистая сталь или даже А2 теряют свои свойства. Гайка также сохраняет устойчивость к перепадам температур, немагнитна и нетоксична.

Особенности применения из-за малой высоты

Высота гайки по DIN 439 на треть меньше, чем у стандартной гайки по DIN 934. Прямое следствие этого — меньшая прочность на срыв резьбы. Поэтому низкие гайки не применяют в ответственных соединениях с высокими статическими или расчётными нагрузками. Их основное назначение:

• Контргайка — навинчивается поверх основной гайки и затягивается с усилием, создавая дополнительное трение в резьбе и предотвращая самооткручивание.
• Соединение «две тонкие гайки» — затянутые друг против друга, они работают как стопорная пара без полноразмерной гайки.
• Фиксация в узком зазоре — когда между гайкой и соседней деталью остаётся 2–3 мм, тонкая гайка оказывается единственным возможным решением.

Аустенитная сталь А4 обеспечивает крепежу хорошую прочность и твердость, а также способность противостоять воздействию многих промышленных химикатов, растворителей, хлоридов, кислотных и соленых сред, высоких температур. Часто ее называют морской или кислотостойкой нержавейкой.

Аналоги DIN 439 с мелким шагом

• ISO 8675 (М8х1 - М64х4)
• ГОСТ 5916-70 (М8х1 - М48х3)
• ГОСТ 5929-70 (М4х0,5 - М48х3)

• DIN 936 (М8х1 - М52х3)

Размеры

все размеры указаны в мм

Характеристики

• Тип гайки
  Низкая / С мелким шагом
• DIN
  439
• ГОСТ
  5916-70
• ISO
  8675
• Единицы измерения
  шт
• Размер шага резьбы
  Мелкий
• Материал
  Нержавеющая сталь А4
• Название на упаковке (ориг. название)
  Hexagon thin nuts, with metric fine pitch thread B = with chamfers

• Нержавеющие
• Низкая
• Сталь А4
• С мелкой резьбой
• Низкие DIN 439
