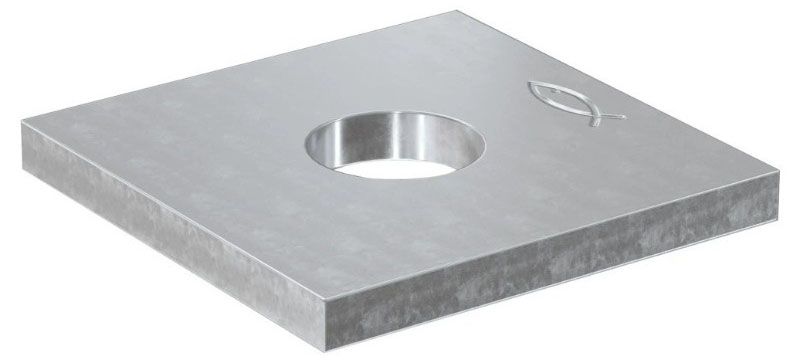

Пластина соединительная для монтажных шин FFF 1 Fischer, горячеоцинкованная сталь
Внешний вид товара может отличаться от представленного на изображении
- Служит для жесткого соединения, усиления или укрепления конструкций из профилей Fischer.
- Устанавливается на любом этапе возведения конструкций: при сборке систем, при модернизации, при внесении проектных изменений.
- Стандартная болтовая фиксация не требует специального оборудования или высокой квалификации персонала, что существенно сокращает время сборки рамных конструкций.
- Толщина стали 6 мм обеспечивает надежную передачу нагрузок от инженерных систем на несущий каркас, предотвращая деформацию стыков даже при значительных весовых воздействиях.
- Изготовлена из стали Q235B с горячим цинкованием (толщина слоя от 45 мкм), что является наиболее эффективным методом защиты стали.
- Плоская форма пластины позволяет выполнять накладные соединения без увеличения габаритов узла по вертикали, что особенно важно при монтаже в стесненных условиях (между перекрытием и подвесным потолком).
- В наличии три модели: под крепеж M8, M10 и M12.
- Размер пластины: 40х40х6 мм.
руб.
руб.
руб.

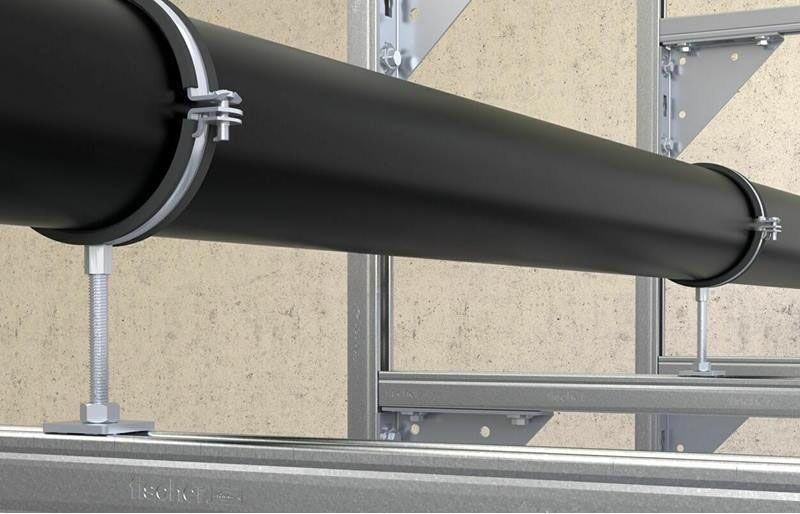

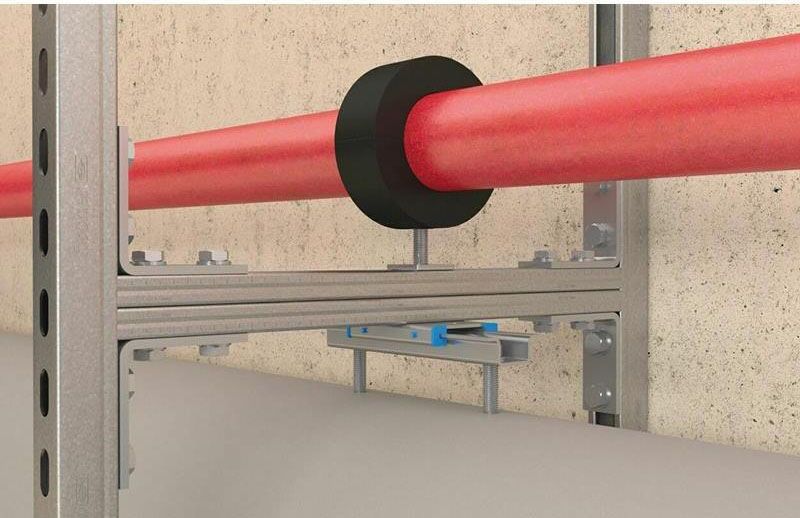

Соединительная пластина Fischer FFF 1 - это универсальный накладной элемент, который предназначен для соединения и усиления узлов в системах монтажных шин FUS. Широко применяется при сборке рамных металлоконструкций, опорных каркасов, а также для укрепления мест сопряжения профилей в зонах концентрации повышенных монтажных нагрузок.
Горячеоцинкованное исполнение (HDG) специально разработано для эксплуатации в самых суровых условиях: на открытом воздухе, в неотапливаемых сооружениях, производственных цехах с агрессивной средой и в регионах с повышенной влажностью. Бессварочный метод монтажа сохраняет целостность защитного покрытия всех элементов системы.
Особенности конструкции
- Представляет собой прямоугольную пластину с одним круглым монтажным отверстием, что обеспечивает максимальную универсальность применения.
- Накладное исполнение позволяет соединять монтажные шины встык без увеличения габарита узла по высоте, что критически важно при ограниченном подпотолочном пространстве.
- Изготовлена из конструкционной стали марки Q235B толщиной 6 мм, что гарантирует жесткость соединения и устойчивость к деформациям под воздействием изгибающих и срезающих нагрузок.
- Отверстие адаптировано под метрические крепежные элементы M8, M10 и M12, что позволяет использовать пластину с различными типоразмерами болтов и шпилек в зависимости от требуемой нагрузки.
Технические характеристики
| Материал |
сталь S235В |
| Покрытие |
горячее цинкование, не менее 45 мкм |

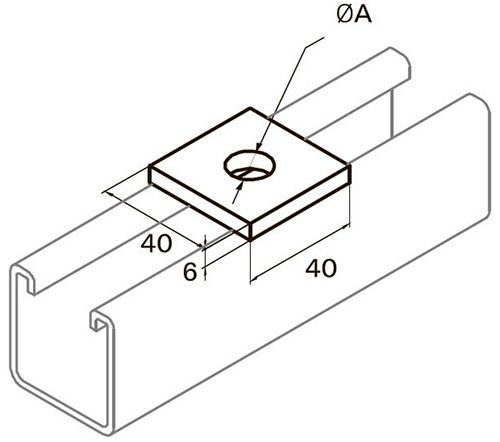

Размеры
| Тип | Артикул | Диаметр отверстия А, мм | Размер сторон, мм | Толщина, мм |
|
FFF 1 M8 |
550150 |
10 | 40х40 | 6 |
|
FFF 1 M10 |
550151 | 12 | 40х40 | 6 |
|
FFF 1 M12 |
550152 | 14 | 40х40 | 6 |
Характеристики
-
Бренд
-
Единицы измеренияшт
-
МатериалГорячий цинк (HDG)
-
