Токарный проходной резец с квадратной пластиной РИ MSSNL предназначен для токарной обработки и выполнения различных операций на станках с ЧПУ, на ГПМ и ГПС, а также на станках токарной группы с ручным управлением. Состоит из металлической продолговатой державки квадратного сечения (для фиксации инструмента на станке) и квадратной пластины формы SN, формирующей режущие кромки. Инструмент имеет двойную систему крепления типа M - прижим сверху и поджим за отверстие, что обеспечивает максимально жесткое крепление пластины.

Применение

Универсальная область применения, широко применяется в области металлообработки. Подбор осуществляется в зависимости от требуемых операций, материала, характера обработки, в основном используются на токарных станках с ЧПУ. Это резец левого типа, то есть подаётся слева направо.

Преимущества

При изготовлении токарных державок основная мехобработка ведется после термообработки, что обеспечивает постоянные и точные размеры и параметры, более точные посадочные гнезда под пластины и повышенную жесткость державок.
Снижение деформаций и большая стойкость к износу за счет механической посттермической обработки.
Полное покрытие стандартных и специализированных задач токарной обработки.
Широкий диапазон размеров державок, включая решения для тяжёлых режимов резания и для мелких прецизионных работ.

Размеры

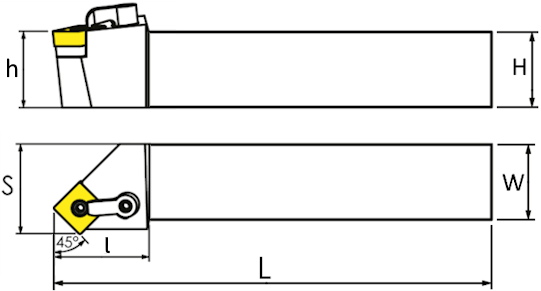

Резец MSSNL - схема

Размер пластины	Высота H/h, мм	Ширина W, мм	Длина L, мм	Ширина S, мм	Длина l, мм
12	20	20	125	25	34
12	25	25	150	32	34
12	32	32	170	40	34
15	25	25	150	32	36
15	32	32	170	40	45
19	32	32	170	40	50

Характеристики

Единицы измерения

шт
