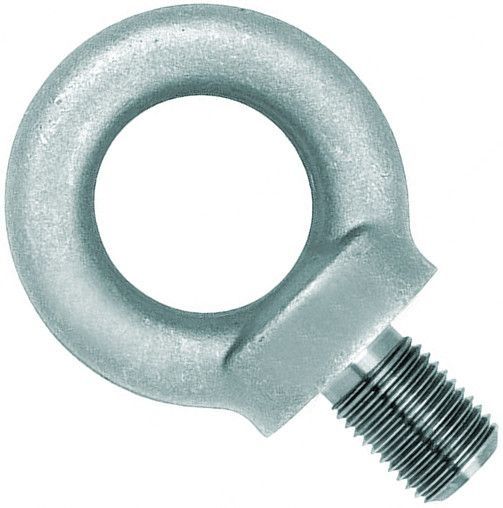

Рым-болт дюймовый UNC DIN 580 - это металлический крепежный элемент, который предназначен для подъема и перемещения тяжелых грузов. Он имеет цельнометаллическую конструкцию, состоящую из кольца с опорной площадкой и толстой шпильки с крупной дюймовой резьбой UNC. Изготавливается из углеродистой стали C15E методом ковки или штамповки, оцинковывается электролитическим способом. Стандартный грузоподъемный болт с кольцом или рым-крепеж используется в различных областях, включая строительство, судостроение, транспорт, а также в такелажных системах подъема или перемещения грузов. Его можно применять для крепления стропов, канатов, тросов, цепей, швартовых концов.

Особенности

Опорная площадка - улучшенная нагрузочная способность, стабильность крепления и плотное прилегание к поверхности.
Кольцевая головка используется для закрепления грузозахватных приспособлений (крюков, скоб, карабинов, строп).
Полная резьба для вкручивания в корпус груза, двигателя, станка, оборудования, конструкций или в гайку (при сквозном монтаже).
Высокопрочная конструкция выдерживает высокие рабочие нагрузки вдоль оси и под углом до 45°.
Рым-болт может эксплуатироваться в диапазоне температур от -40°С до +200°С, что делает его пригодным для работы в различных климатических условиях.

Установка

Рым-болт с буртиком устанавливается в заранее подготовленное отверстие с резьбой в корпусе или закладной детали поднимаемого предмета, куда он вкручивается на всю длину резьбового стержня. При этом опорная площадка должна плотно прилегать к поверхности. Если отверстие сквозное, то на выступающий конец шпильки рым-кольца накручивается гайка. Для правильной ориентации кольца может потребоваться шайба. При монтаже в бетон используется с металлическими забивными анкерами.

Аналоги DIN 580:

ГОСТ 4751-73
ISO 3266

Размеры

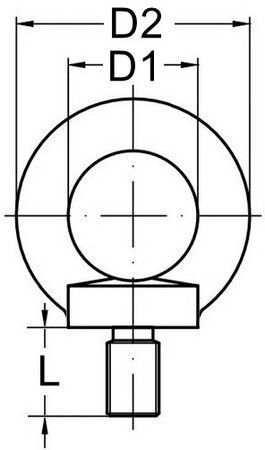

Рым-болт UNC DIN 580 - чертеж

Диаметр резьбы	Количество ниток	Внутренний диаметр D1 (мм)	Наружный диаметр кольца D2 (мм)	Длина резьбы L (мм)
1/4	20	3/4	1 3/16	1
5/16	18	7/8	1 7/16	1 1/8
3/8	16	1	1 11/16	1 1/4
7/16	14	1 3/32	1 13/16	1 3/8
1/2	13	1 3/16	2 1/8	1 1/2
9/16	12	1 3/8	2 9/16	1 3/4
5/8	11	1 3/8	2 9/16	1 3/4
3/4	10	1 1/2	2 13/16	2
7/8	9	1 11/16	3 3/16	2 1/4
1	8	1 13/16	3 9/16	2 1/2
1 1/8	7	2	4 1/16	2 3/4
1 1/4	7	2 3/16	4 7/16	3
1 1/2	6	2 1/2	5 3/16	3 1/2
1 3/4	5	2 7/8	6	3 3/4
2	4 1/2	3 1/4	7/8	4

Монтаж на бетонное основание

Бурится отверстие в бетоне, вставляется анкер. Рым-болт вкручивается в анкер таким образом, чтобы с внешней стороны он оказался на одном уровне с рабочей поверхностью.

Характеристики

DIN

580
ГОСТ

4751-73
ISO

3266
Единицы измерения

шт
Материал

Оцинкованная сталь
Название на упаковке (ориг. название)

Lifting eye bolts
