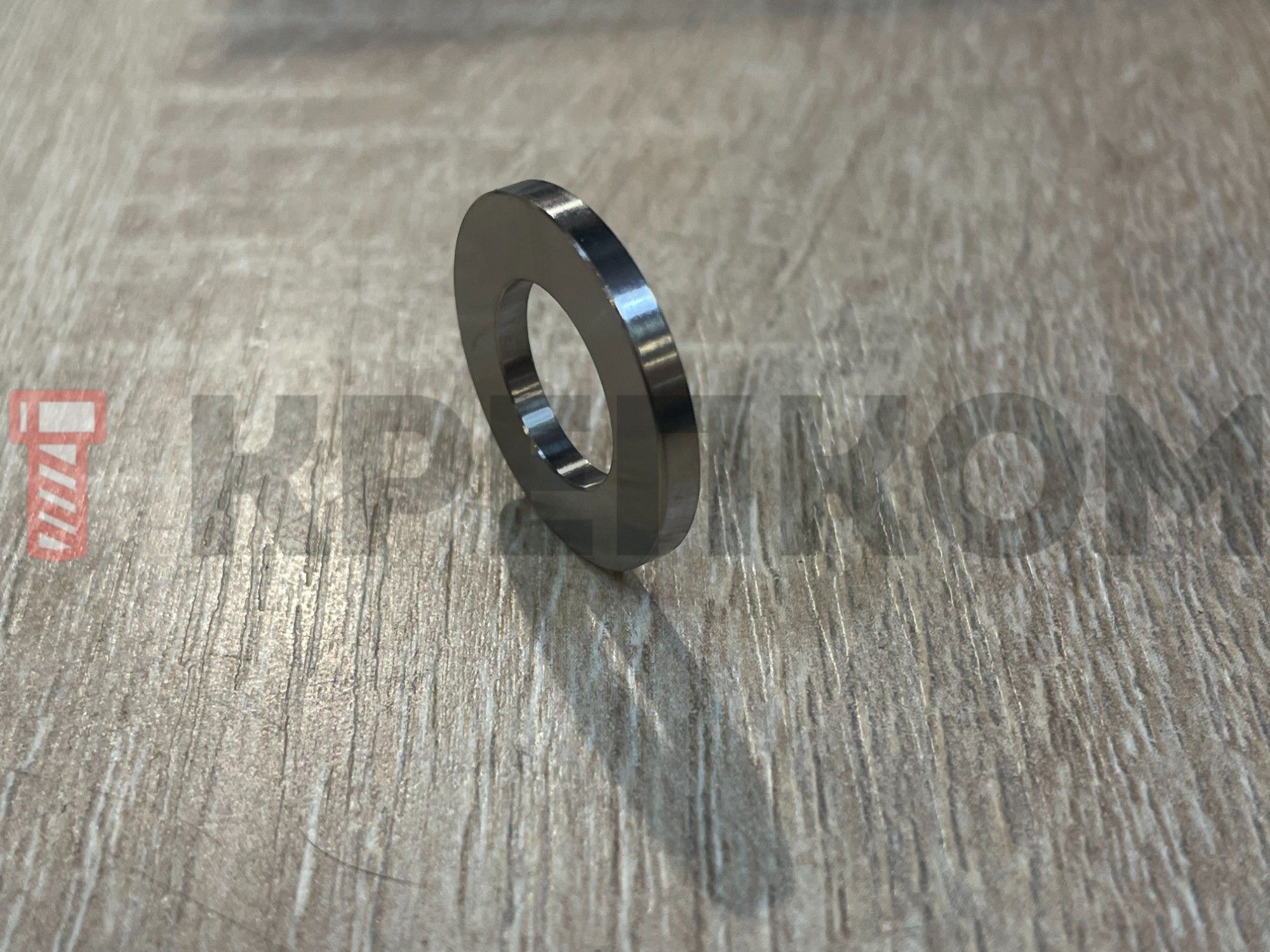

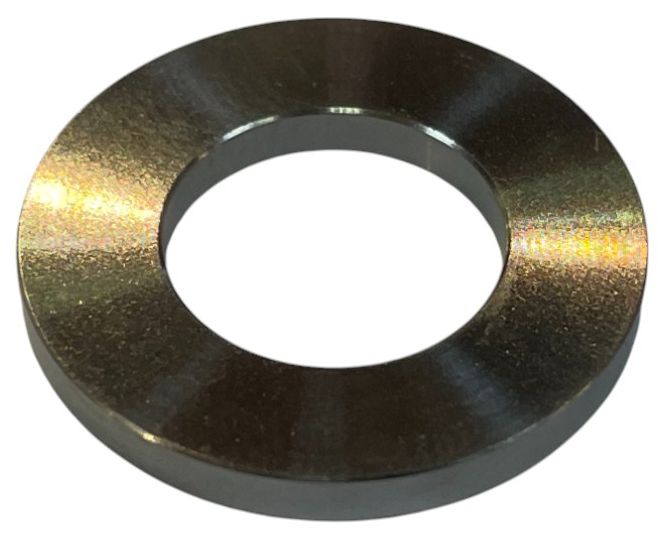

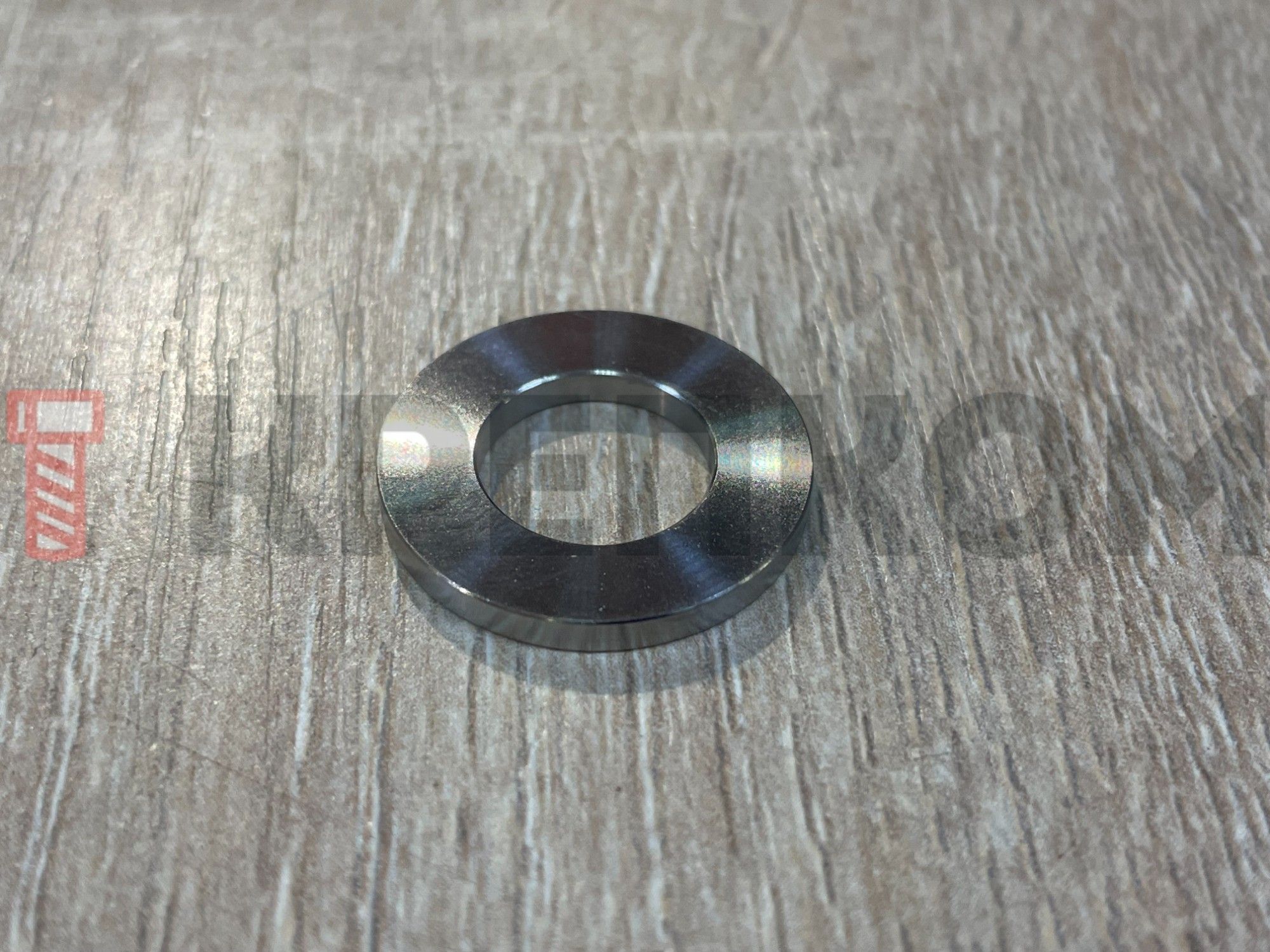

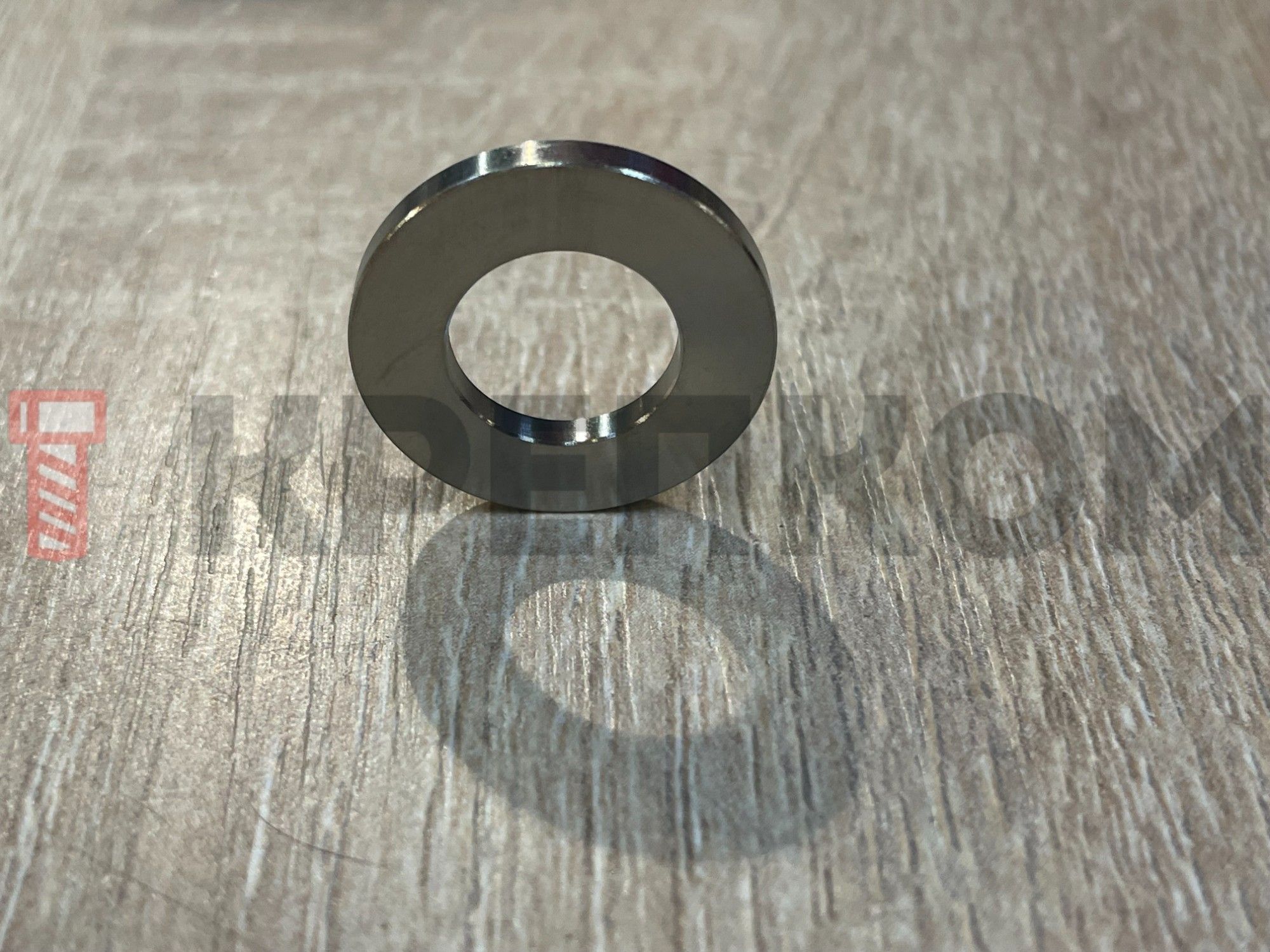

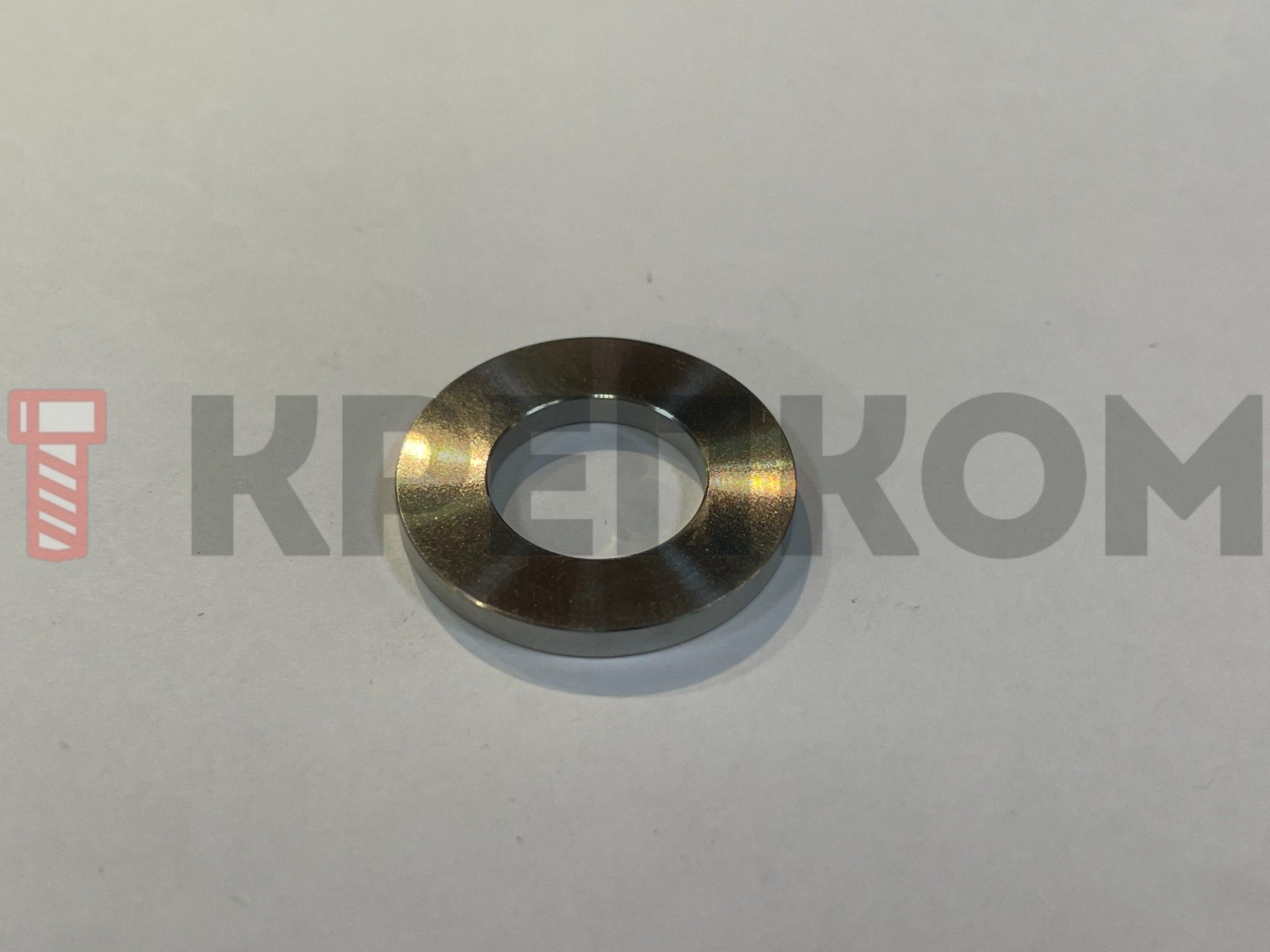

Шайба плоская DIN 125A, титан Gr2
- Для комплектации болтов, винтов, гаек с нормальными размерами под ключ.
- Подходит для метрических резьбовых деталей с диаметром М8.
- Размеры и конструкция в соответствии DIN 125A (без фаски).
- Принадлежит к нормальному ряду стандартных плоских шайб высокого класса точности А.
- Титан обеспечивает изделию оптимальное сочетание прочности и веса, высокую стойкость к влиянию агрессивных сред и окислению.
- Подходит для внутреннего и наружного применения.
- Для метрических резьбовых деталей от М6 до М12.
Плоская шайба DIN 125A представляет собой плоское замкнутое кольцо нормальной толщины и ширины без фаски, которое предотвращает самопроизвольное выкручивание крепежа и увеличивает опорную площадь головки. Ее внешний диаметр приблизительно в два раза превышает внутренний диаметр под резьбу, что делает ее идеально подходящей для крепежа со стандартными размерами под ключ в соответствии с DIN ISO 272. Изготовлена из титана.
Особенности
Титановый крепеж легче стального в 2 раза и прочнее алюминиевого в 6 раз. По уровню устойчивости к коррозии он стоит в одном ряду с платиной, благодаря стойкой оксидной пленке, образующейся на его поверхности. Материал немагнитен, сохраняет свойства при температурах до 400°C и имеет предел прочности ~300–450 МПа, что выше, чем у алюминия, но ниже, чем у высоколегированных сталей. Он не подвержен ржавлению и разрушению, однако данный материал не рекомендуется использовать в средах, содержащих сухой и газообразный хлор (нельзя использовать в отсутствии воды), а также следует остерегаться сильных кислот.
Назначение
Шайба нормальная стандартная используется для равномерного распределения усилия с целью предотвращения повреждения поверхности материала под головкой крепежа. Она помогает предотвратить самопроизвольное откручивание деталей крепления за счет увеличения трения между ними, а также уплотняет соединение и защищает его от перекосов. Широко используется в машиностроительной, строительной и автомобилестроительной сферах.
Аналоги DIN 125А:
- ISO 7089
- ГОСТ 11371-78 (исполнение - 1)
Размеры
| Диаметр резьбы крепежной детали | Внутренний диаметр d1 | Внешний диаметр d2 | Толщина h |
| М1,6 | 1,7 | 4 | 0,3 |
| M1,7 | 1,8 | 4,5 | 0,3 |
| M2 | 2,2 | 5 | 0,3 |
| M2,3 | 2,5 | 6 | 0,5 |
| M2,5 | 2,7 | 6 | 0,5 |
| M2,6 | 2,8 | 7 | 0,5 |
| M3 | 3,2 | 7 | 0,5 |
| М3,5 | 3,7 | 8 | 0,5 |
| М4 | 4,3 | 9 | 0,8 |
| M5 | 5,3 | 10 | 1 |
| M6 | 6,4 | 12 | 1,6 |
| М7 | 7,4 | 14 | 1,6 |
| M8 | 8,4 | 16 | 1,6 |
| M10 | 10,5 | 20 | 2 |
| M12 | 13 | 24 | 2,5 |
| M14 | 15 | 28 | 2,5 |
| M16 | 17 | 30 | 3 |
| M18 | 19 | 34 | 3 |
| M20 | 21 | 37 | 3 |
| M22 | 23 | 39 | 3 |
| M24 | 25 | 44 | 4 |
| M27 | 28 | 50 | 4 |
| M30 | 31 | 56 | 4 |
| M33 | 34 | 60 | 5 |
| M36 | 37 | 66 | 5 |
| M39 | 40 | 72 | 6 |
| M40 | 41 | 72 | 6 |
| M42 | 43 | 78 | 7 |
| M45 | 46 | 85 | 7 |
| M48 | 50 | 92 | 8 |
| M52 | 54 | 98 | 8 |
| M56 | 58 | 105 | 9 |
| M60 | 62 | 110 | 9 |
| M64 | 66 | 115 | 9 |
все размеры указаны в мм
Характеристики
-
Тип шайбыПлоская (обычная)
-
DIN125A
-
ГОСТ11371-78
-
ISO7089
-
Единицы измеренияшт
-
МатериалТитан
-
