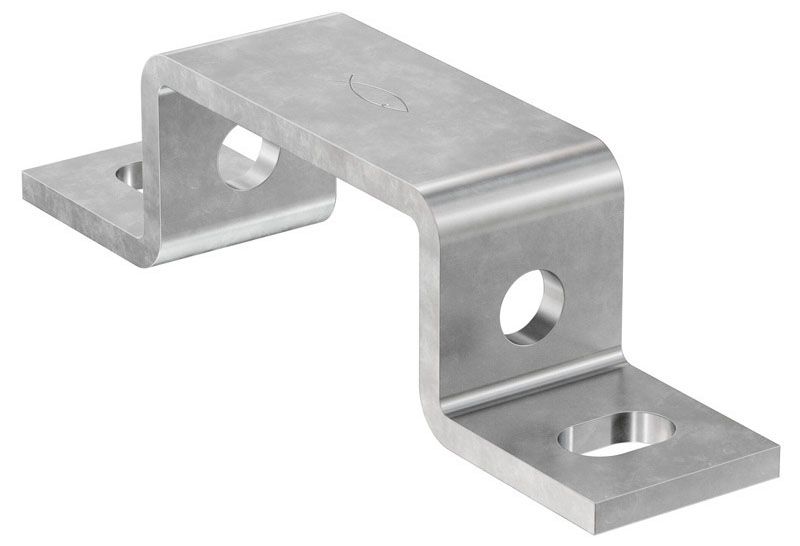

Скоба крепежная FUF 41D M12 Fischer 550742, горячий цинк
Внешний вид товара может отличаться от представленного на изображении
Цена
508 / шт руб.
- П-образная форма обеспечивает охват профиля FUS и помогает стабилизировать узел в пространственной конструкции.
- 4 отверстия Ø14 мм позволяют закрепить скобу в нескольких точках и распределить усилие по зоне соединения.
- Отверстия рассчитаны под крепеж M12, применяемый в нагруженных соединениях монтажных шин.
- Изготовлена из стали Q235b толщиной 6 мм, что повышает жесткость скобы при сборке рам, стоек и опорных конструкций.
- Опорные лапки фиксируют скобу к монтажной шине без сварки и сверления дополнительных отверстий.
- Горячее цинкование мин. 45 мкм подходит для внутренних и наружных монтажных систем при правильном подборе всего узла по условиям эксплуатации.
Соединительная скоба Fischer FUF 41D предназначена для создания жестких и надежных узлов при перпендикулярном соединении монтажных профилей системы FUS, проходящих в разных плоскостях. Она является ключевым элементом при сборке пространственных каркасов, рам, опорных стоек и консолей, используемых для прокладки трубопроводов, кабельных и вентиляционных трасс. Изготовлена из высококачественной конструкционной стали Q235b с покрытием "горячий цинк", что делает ее пригодной для эксплуатации как внутри помещений, так и на открытом воздухе.
Конструкция
Представляет собой цельносварной П-образный элемент с опорными лапками. Две боковые стенки и опорные лапки оснащены монтажными отверстиями, за счет чего скоба охватывает профиль и формирует крепление без сварки. В ней предусмотрено 4 отверстия Ø14 мм под крепеж M12.
Монтаж
- Разместите скобу FUF 41D на профиле FUS в зоне соединения.
- Установите канальные гайки в паз профиля.
- Совместите отверстия всех крепежных элементов.
- Установите болты и выполните предварительную затяжку.
- Проверьте положение профиля и окончательно затяните соединение.
Размеры
| Толщина стали | 6 мм |
| Количество отверстий х диаметр отверстий | 4хØ 14 мм |
Характеристики
-
Бренд
-
Единицы измеренияшт
-
Артикул550742
-
МатериалГорячий цинк (HDG)
