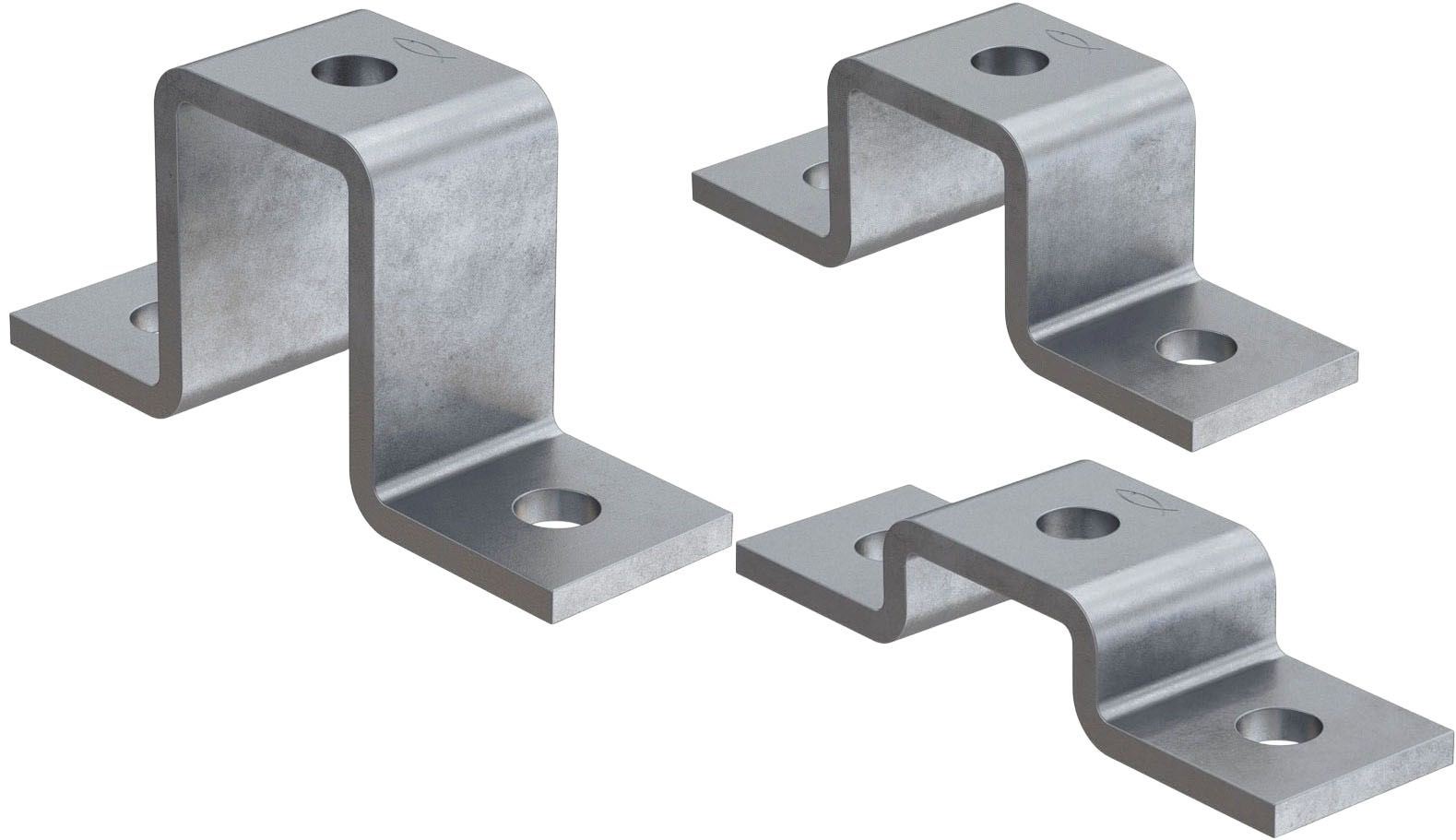

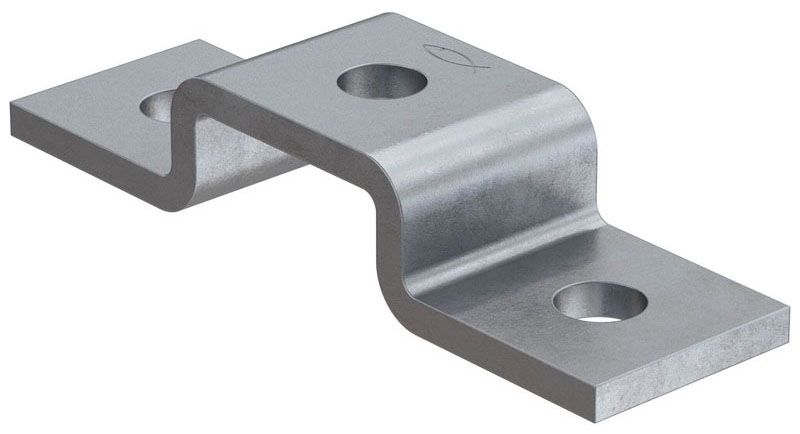

Скоба крепежная FUF M12 Fischer, горячий цинк
Внешний вид товара может отличаться от представленного на изображении
- Обеспечивает надежную трехстороннюю фиксацию и предотвращает смещение соединяемых элементов.
- Скоба изготовлена из конструкционной стали S235JR (Q235B).
- Толщина металла 6 мм обеспечивает высокую жесткость и способность выдерживать деформирующие, изгибающие и срезающие нагрузки в ответственных узлах.
- Оснащена тремя круглыми отверстиями диаметром 14 мм.
- Конструкция скобы полностью совместима со штатными крепежными элементами системы FUS, включая болты и канальные гайки FCN Clix P.
- В зависимости от модификации (FUF 21, FUF 41 или FUF 62), скоба рассчитана на плотный охват монтажного профиля соответствующей высоты 21 мм, 41 мм или 62 мм.
- Защита от коррозии выполнена методом горячего цинкования с толщиной слоя не менее 45 мкм по стандарту DIN EN ISO 1461.
Монтажная скоба Fischer FUF представляет собой универсальный соединительный элемент, который предназначен для пространственного монтажа, усиления и сопряжения конструкций из монтажных шин системы FUS. Применяется для создания узлов фиксации профилей крест-накрест, сборки пространственных каркасов, рамных опор, а также для усиления соединений в тяжело нагруженных инженерных сетях. Горячеоцинкованное исполнение (HDG) позволяет эксплуатировать деталь на открытом воздухе, на промышленных площадках и в условиях агрессивной внешней среды.
Особенности конструкции
Скоба представляет собой П-образный соединительный элемент и служит для соединения двух монтажных профилей системы FUS под углом 90°, что позволяет создавать пространственные каркасы и рамные опоры без сварки и сверления. Оснащена тремя круглыми монтажными отверстиями диаметром 14 мм. Расположение монтажных отверстий оптимизировано для работы с элементами сквозного монтажа.
Монтаж
- Наложите монтажную скобу FUF на соединяемый профиль FUS.
- Зафиксируйте положение скобы с помощью болтов SKS, канальных гаек FCN Clix или элементов быстрого монтажа.
- Проверьте соосность и правильность пространственного положения элементов каркаса.
- Произведите последовательную затяжку всех резьбовых соединений с рекомендуемым для системы FUS моментом для достижения максимальной жесткости узла.
Технические характеристики
| Материал |
Q235b |
| Покрытие |
горячее цинкование не менее 45 мкм |
Размеры
| Тип | Артикул | Длина L, мм | Ширина B, мм | Высота H, мм | Диаметр отверстия d, мм | Толщина t, мм |
|
FUF 21 |
550174 | 138 | 40 | 27 | 14 | 6 |
|
FUF 41 |
550175 | 138 | 40 | 46 | 14 | 6 |
|
FUF 62 |
550176 | 138 | 40 | 68 | 14 | 6 |
Характеристики
-
Бренд
-
Единицы измеренияшт
-
МатериалГорячий цинк (HDG)
-
Штрих код
