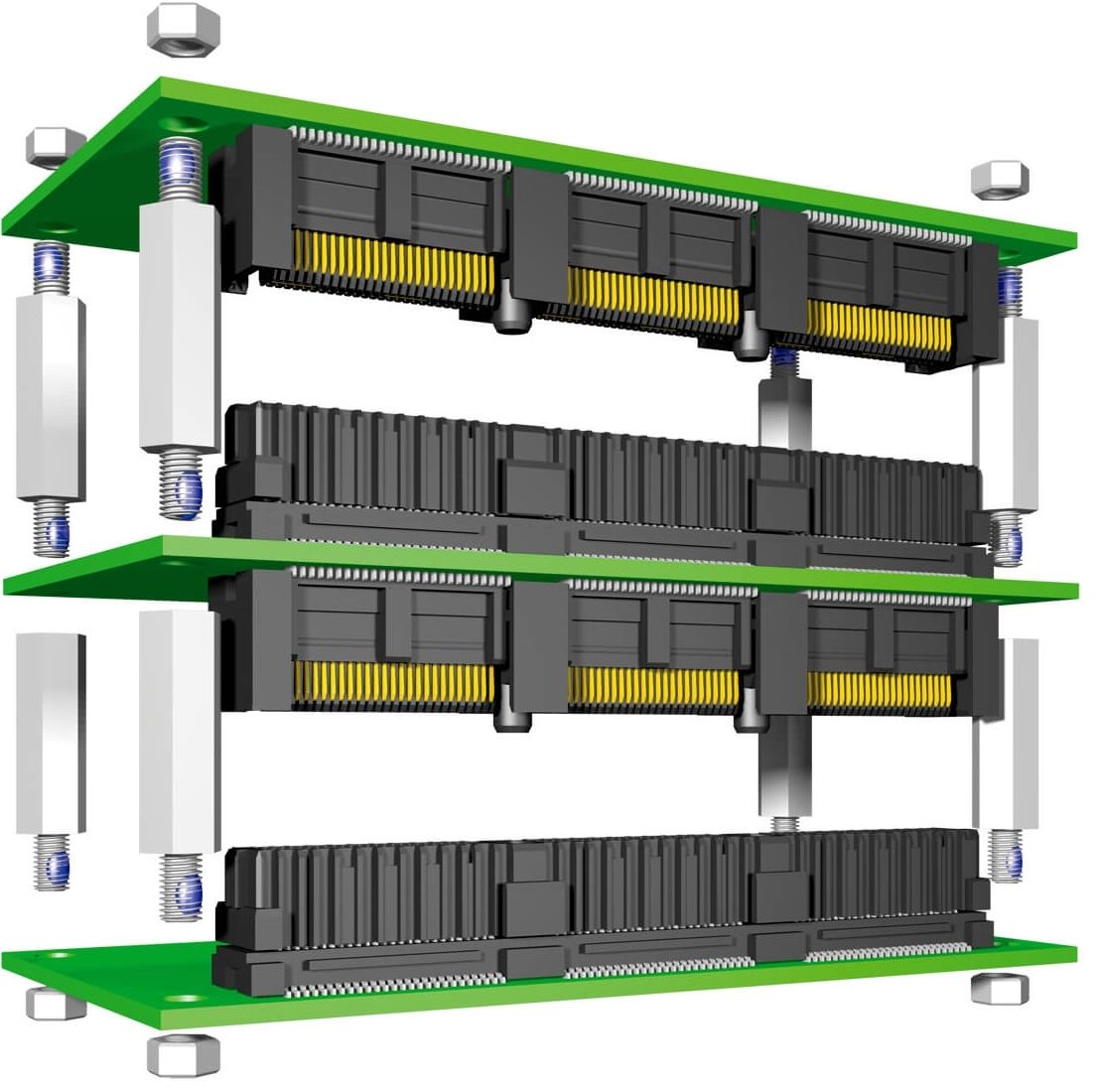

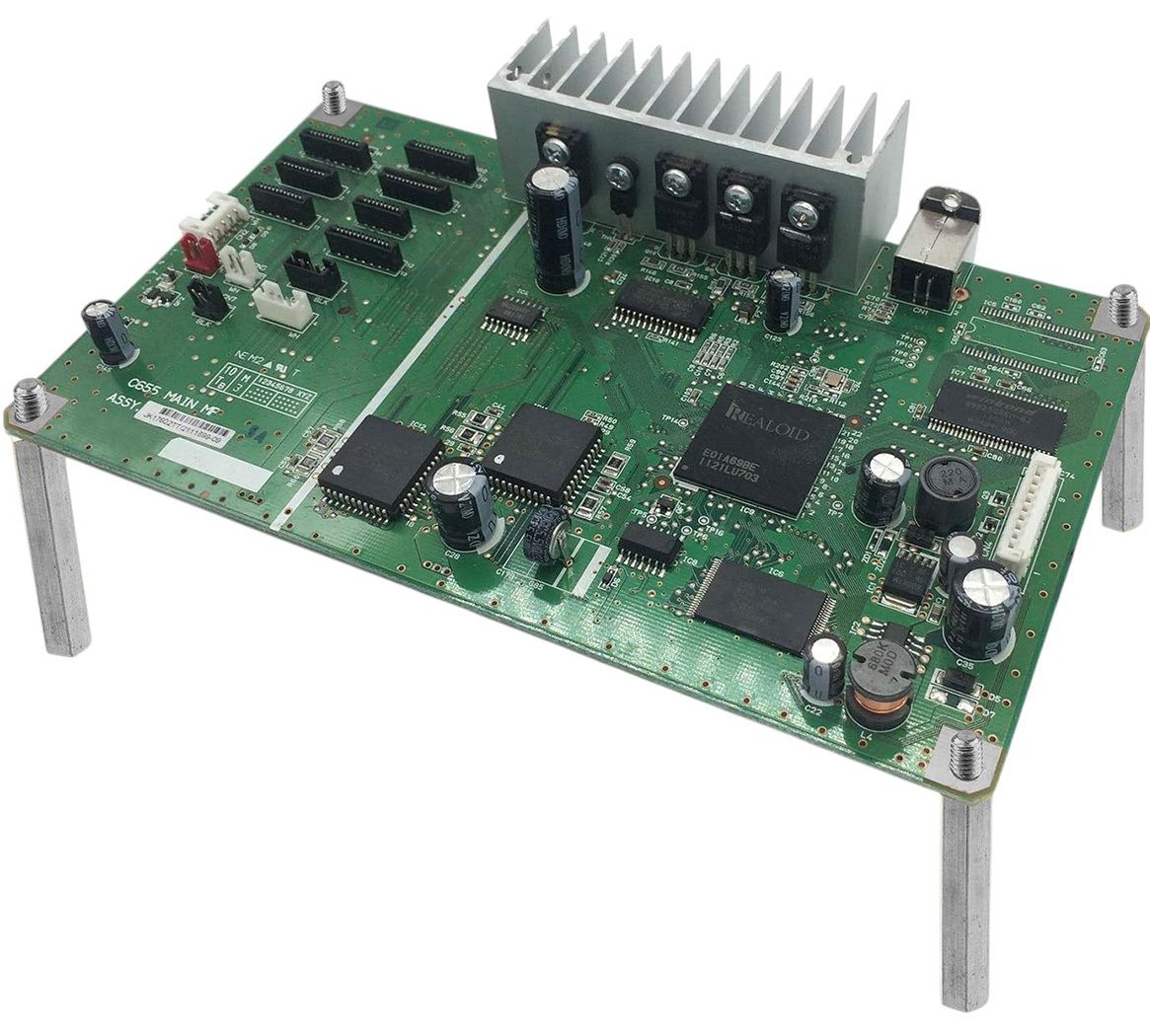

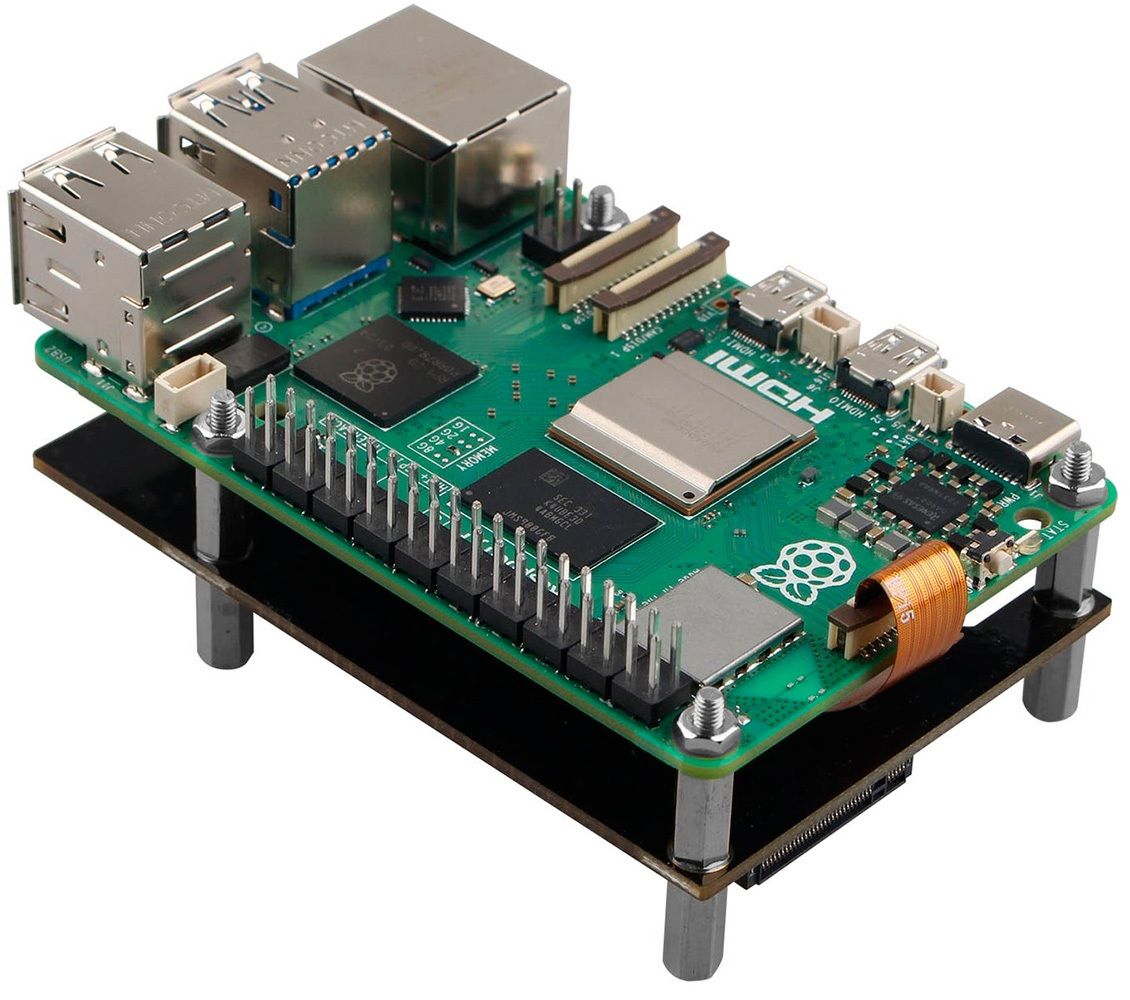

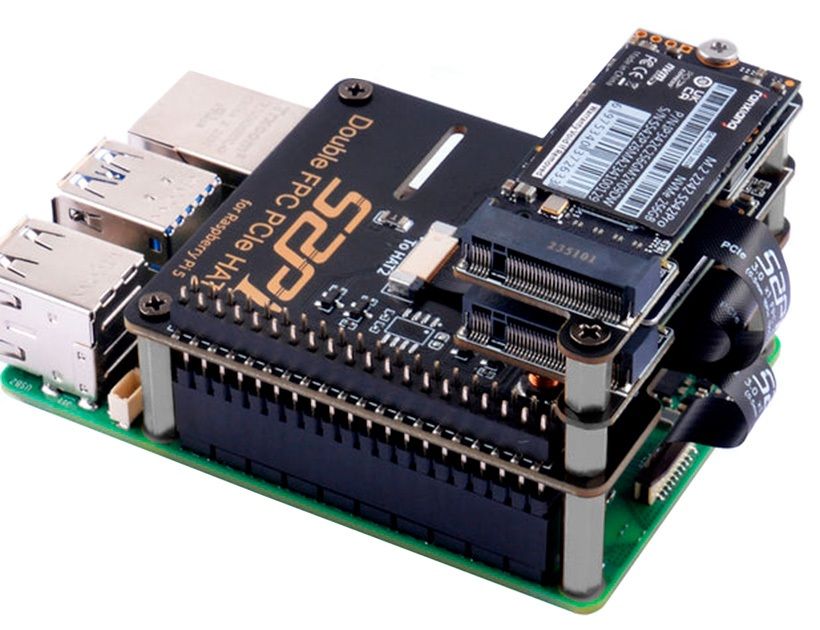

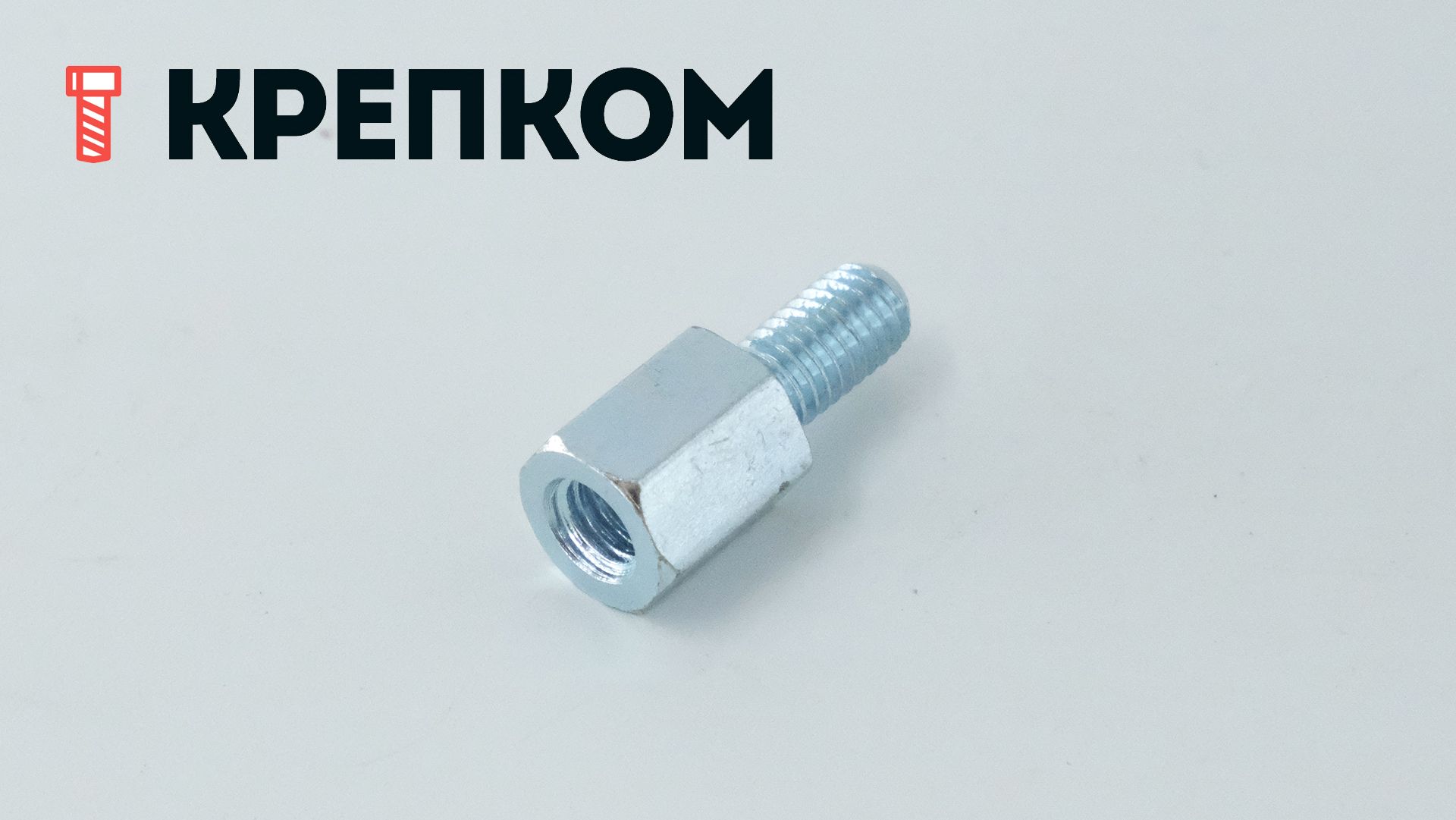

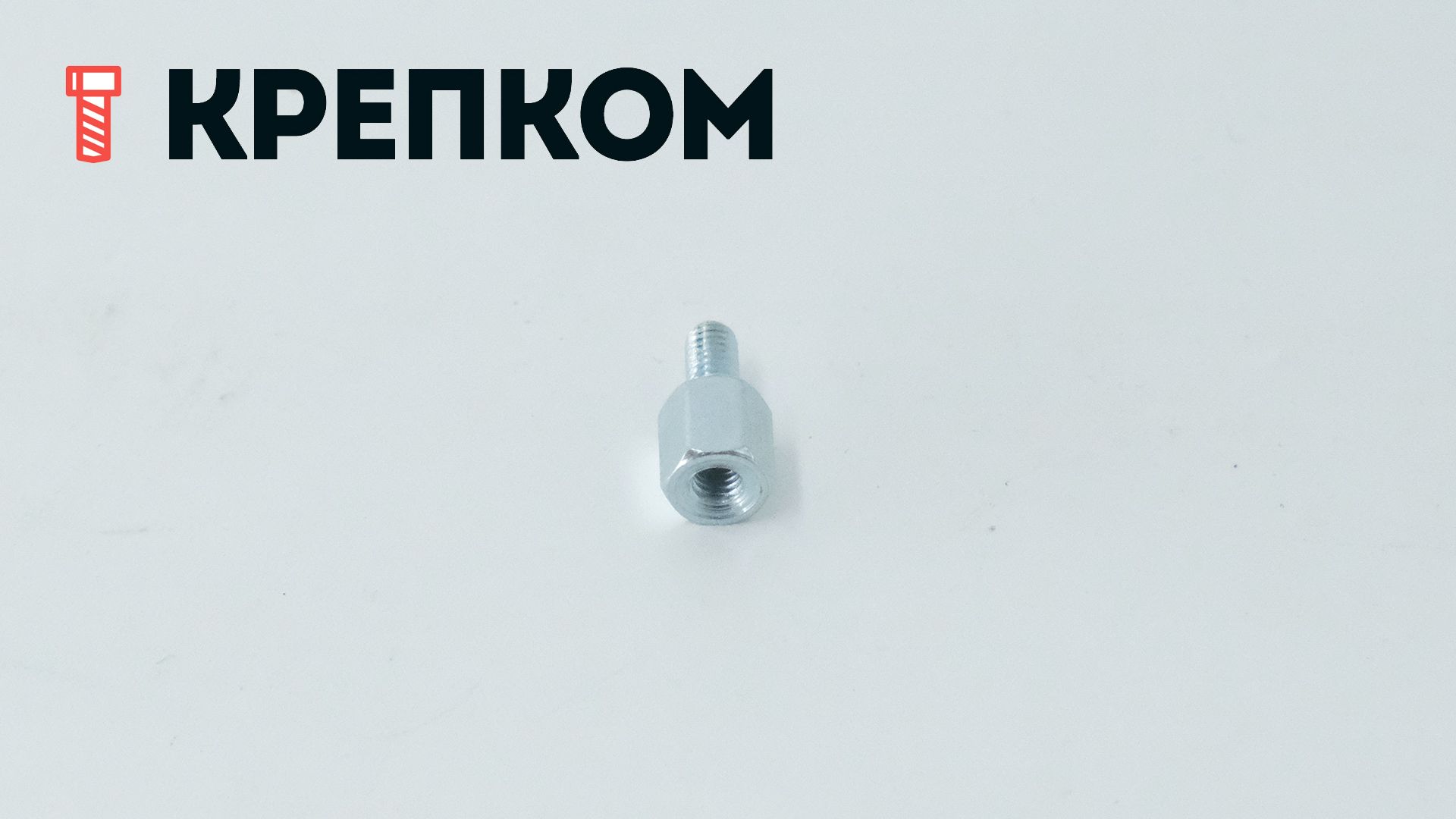

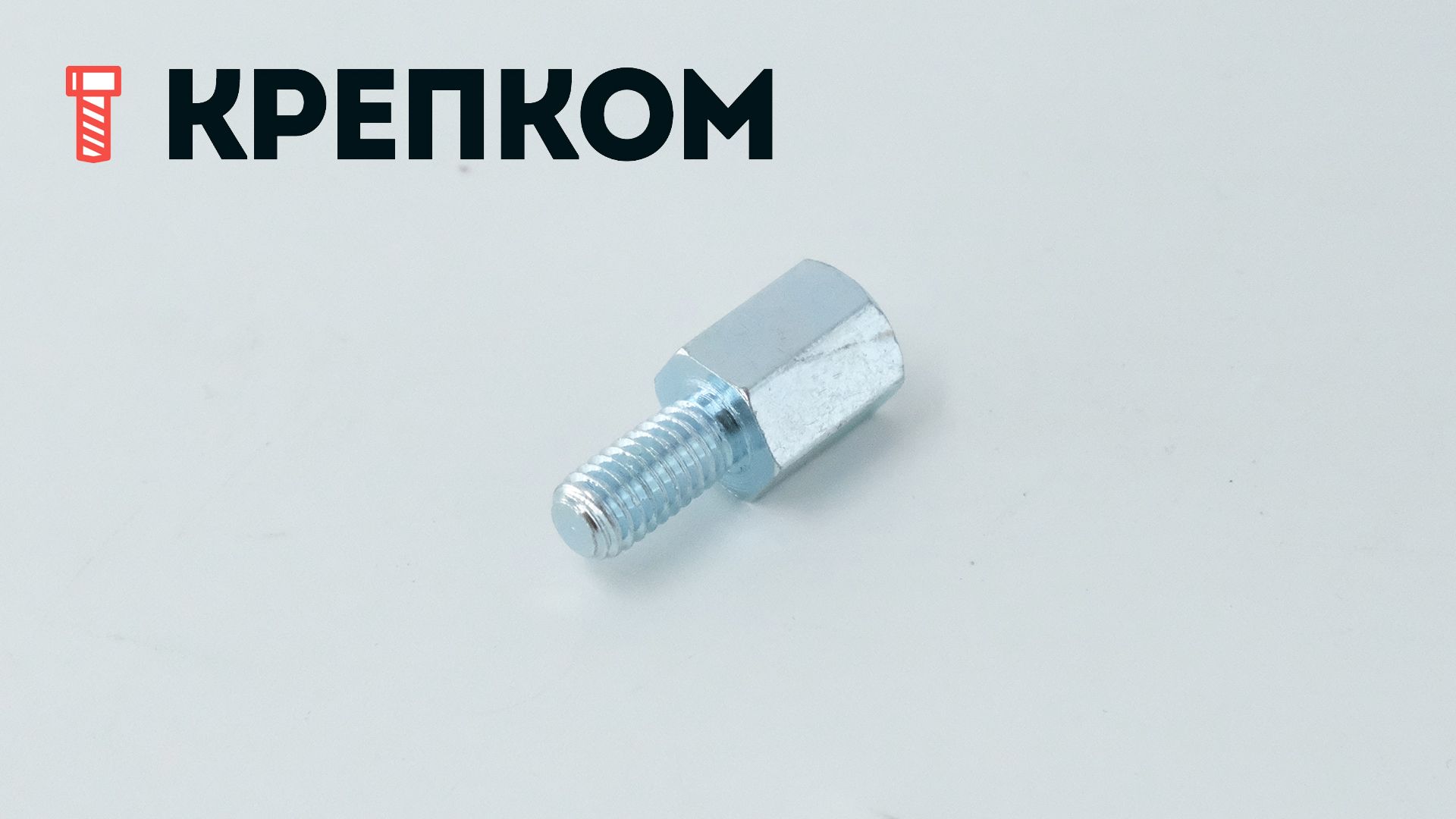

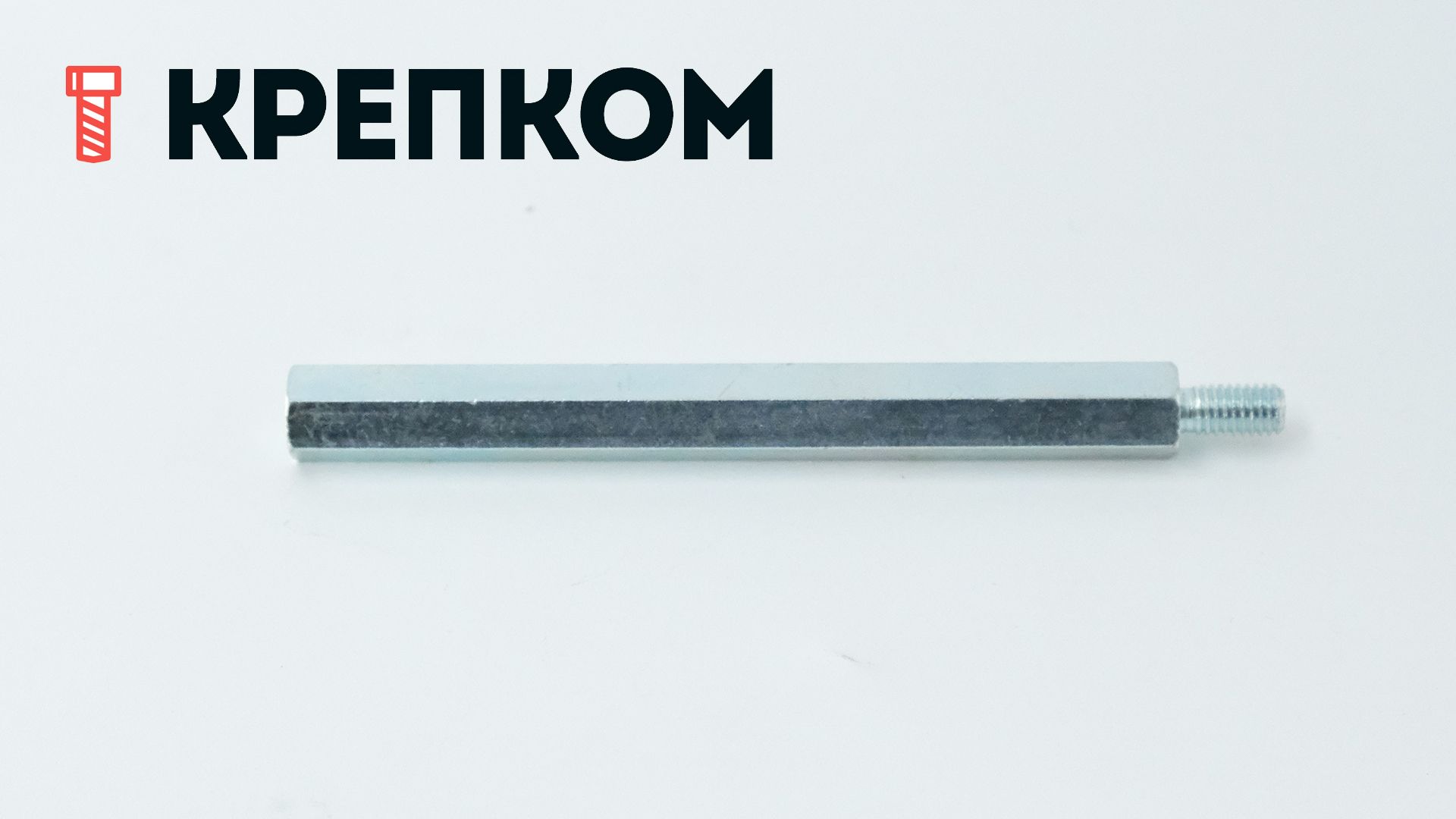

Стойки шестигранные для печатных плат (винт-гайка) 88086, аналог PCHSN - это специальный крепеж, который применяется в радиоэлектронной аппаратуре, телекоммуникационном оборудовании и радиолюбительских конструкциях. Его используют в качестве ножки-разделителя для многоэтажного расположения плат, чтобы не допустить непосредственного контакта компонентов, обеспечить тепловую и электрическую изоляцию. Стальные межплатные стойки не подвержены коррозии благодаря цинковому покрытию.

Конструктивное исполнение:

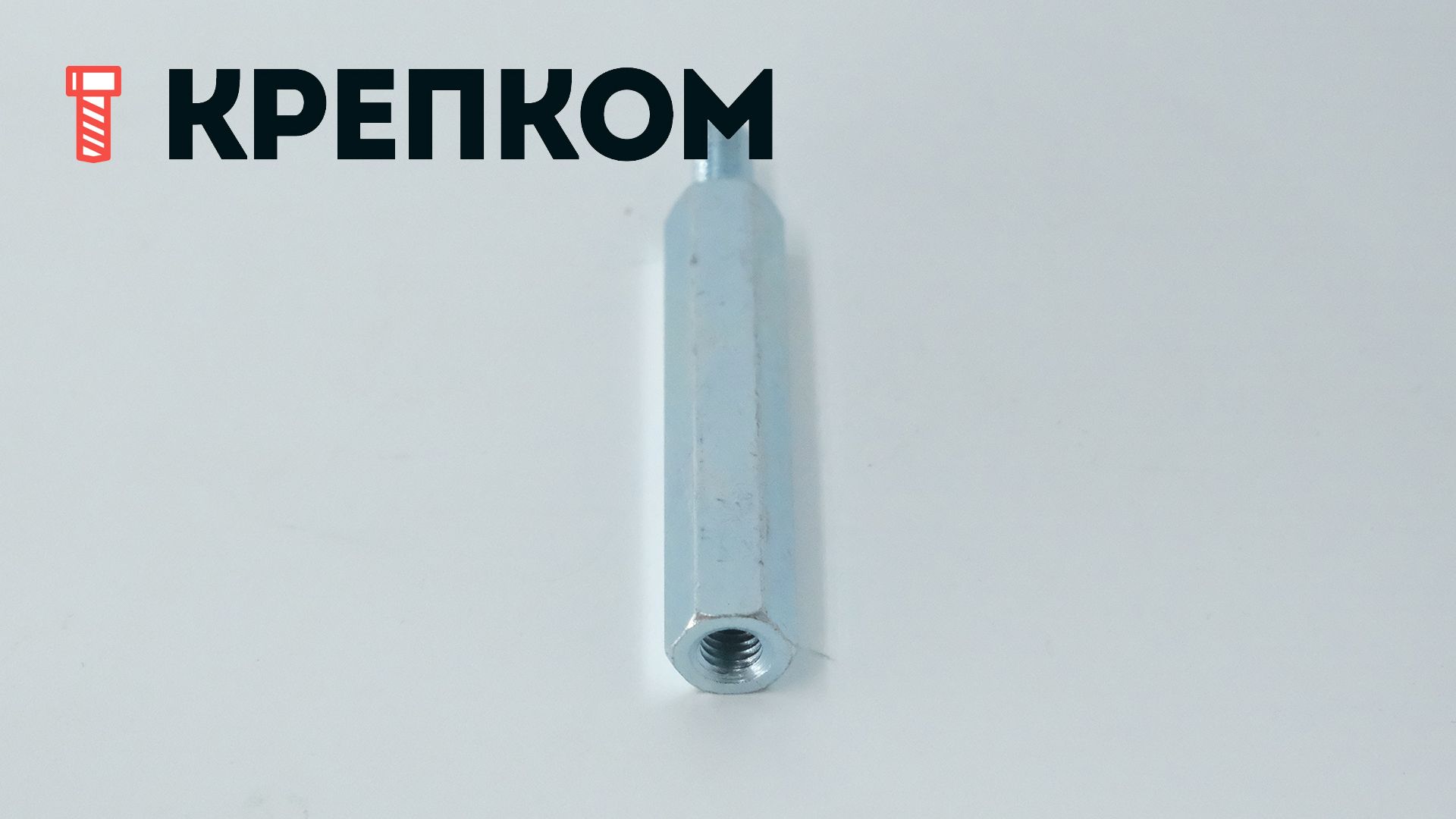

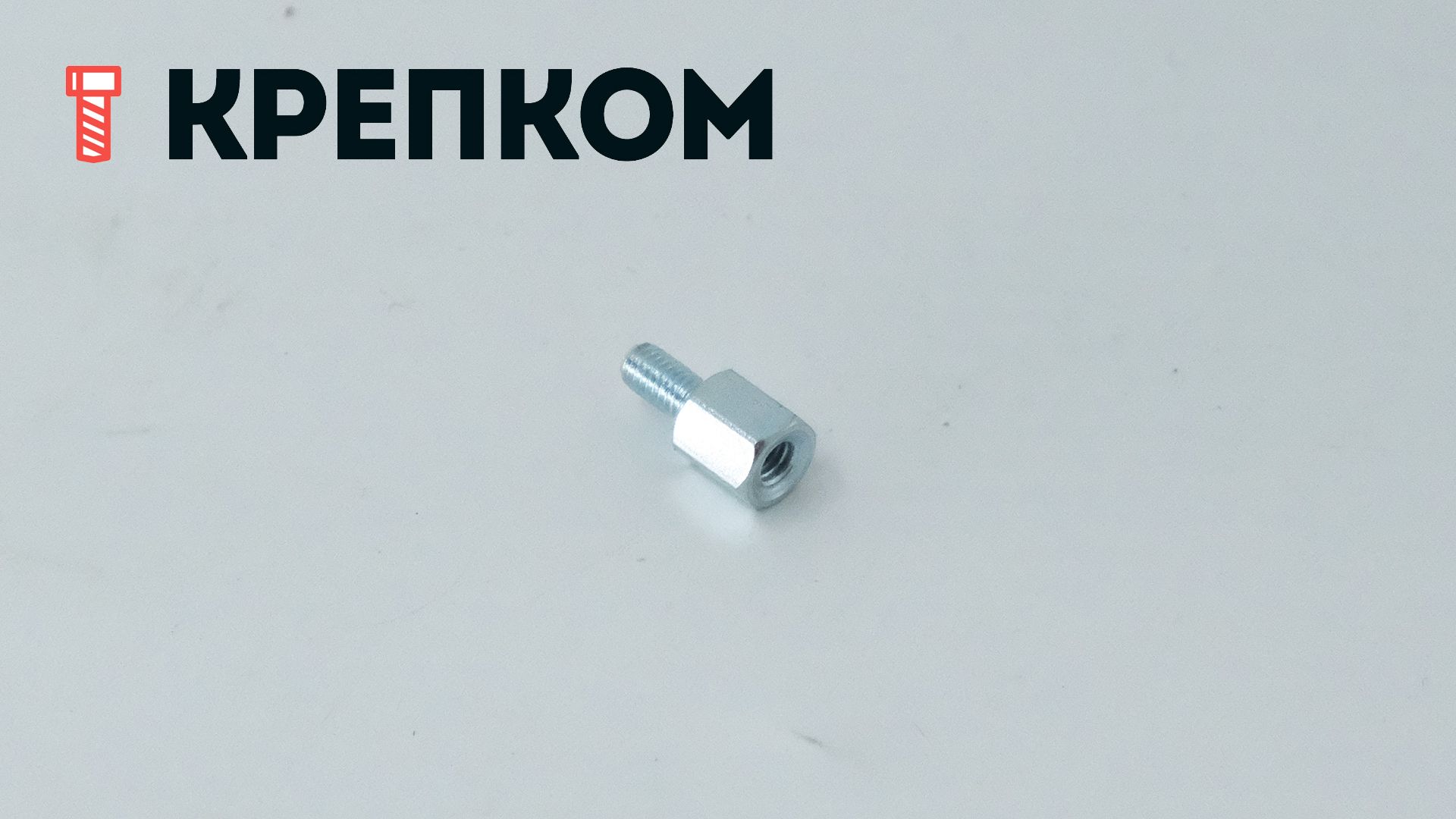

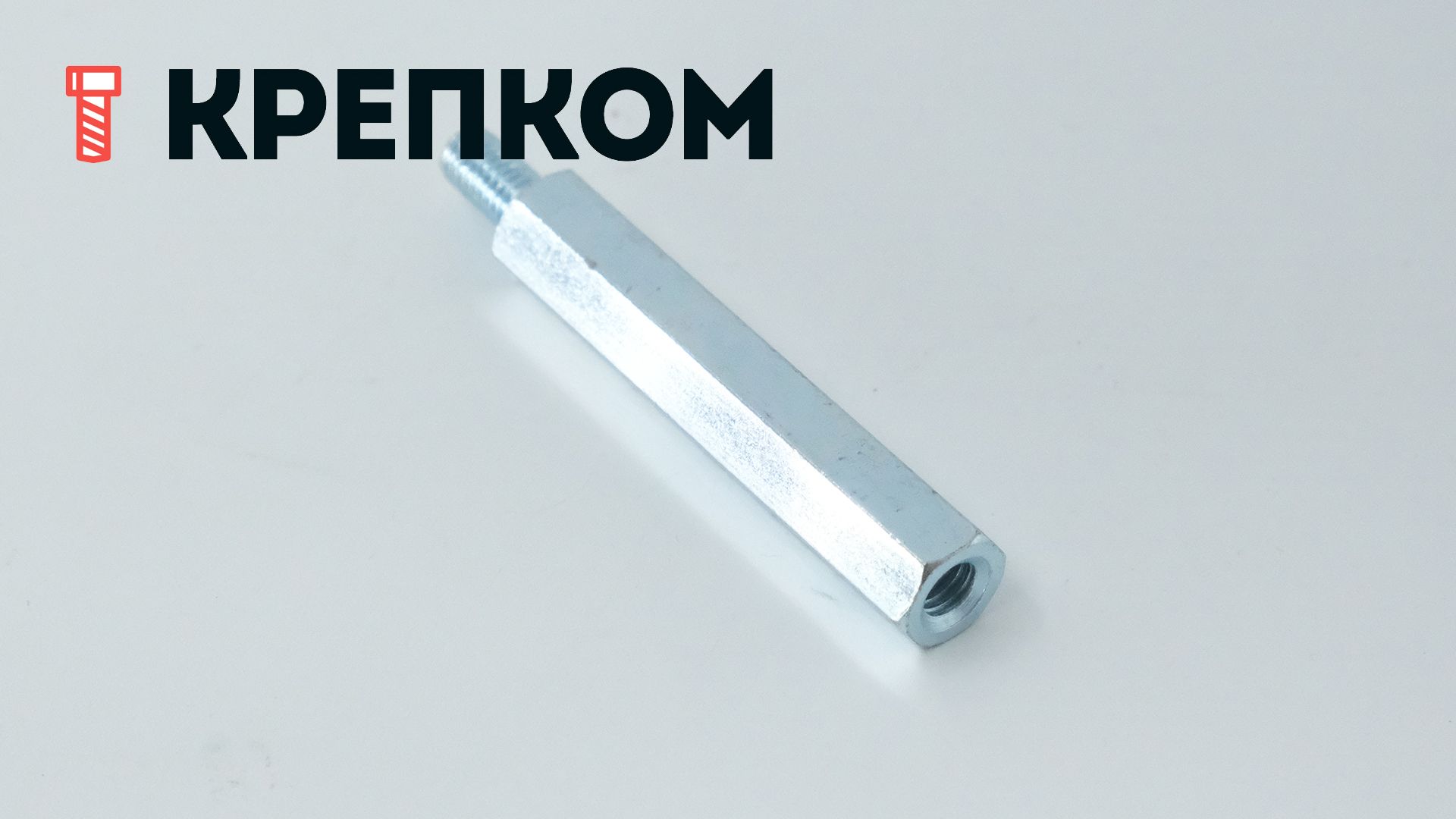

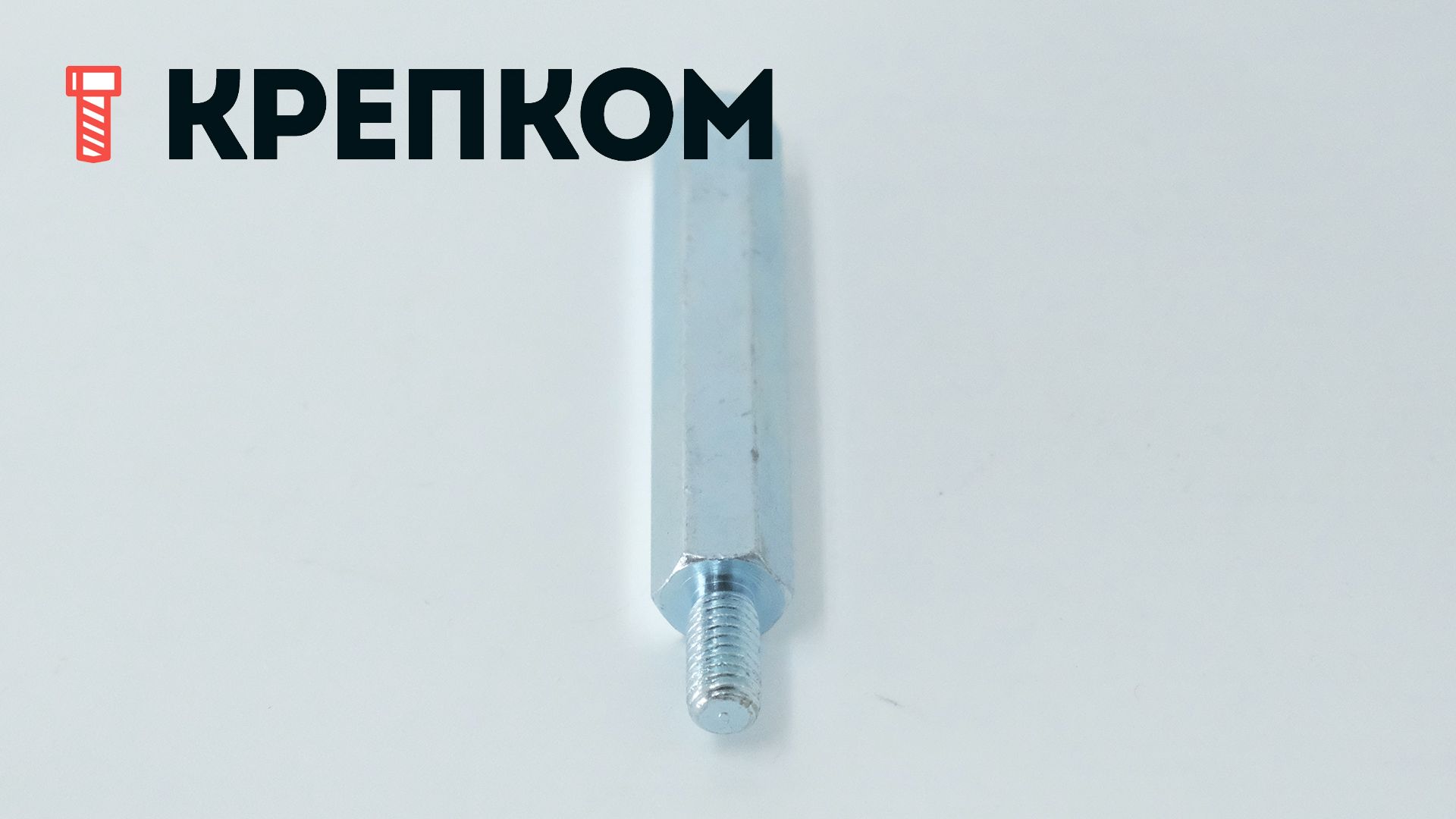

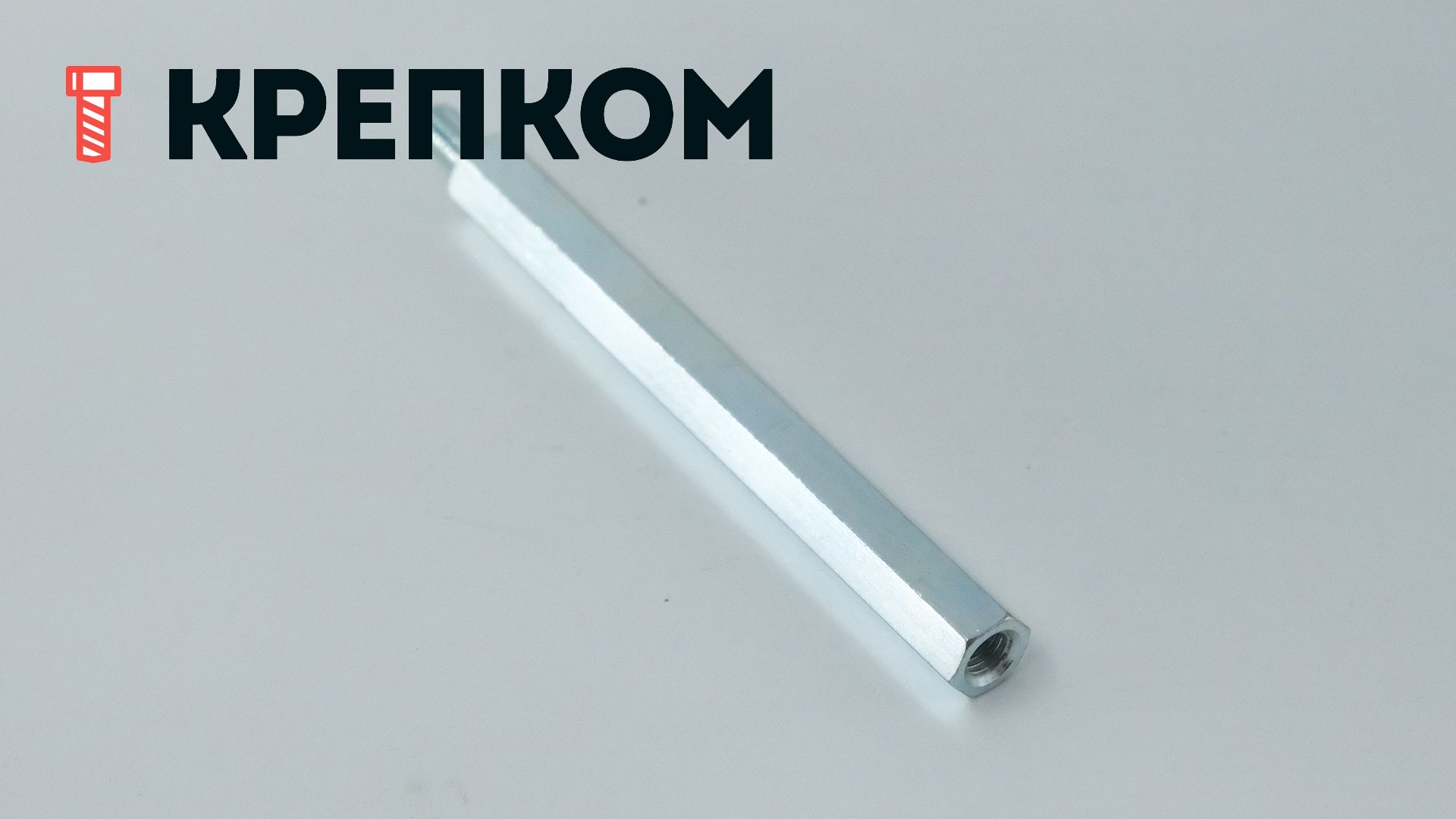

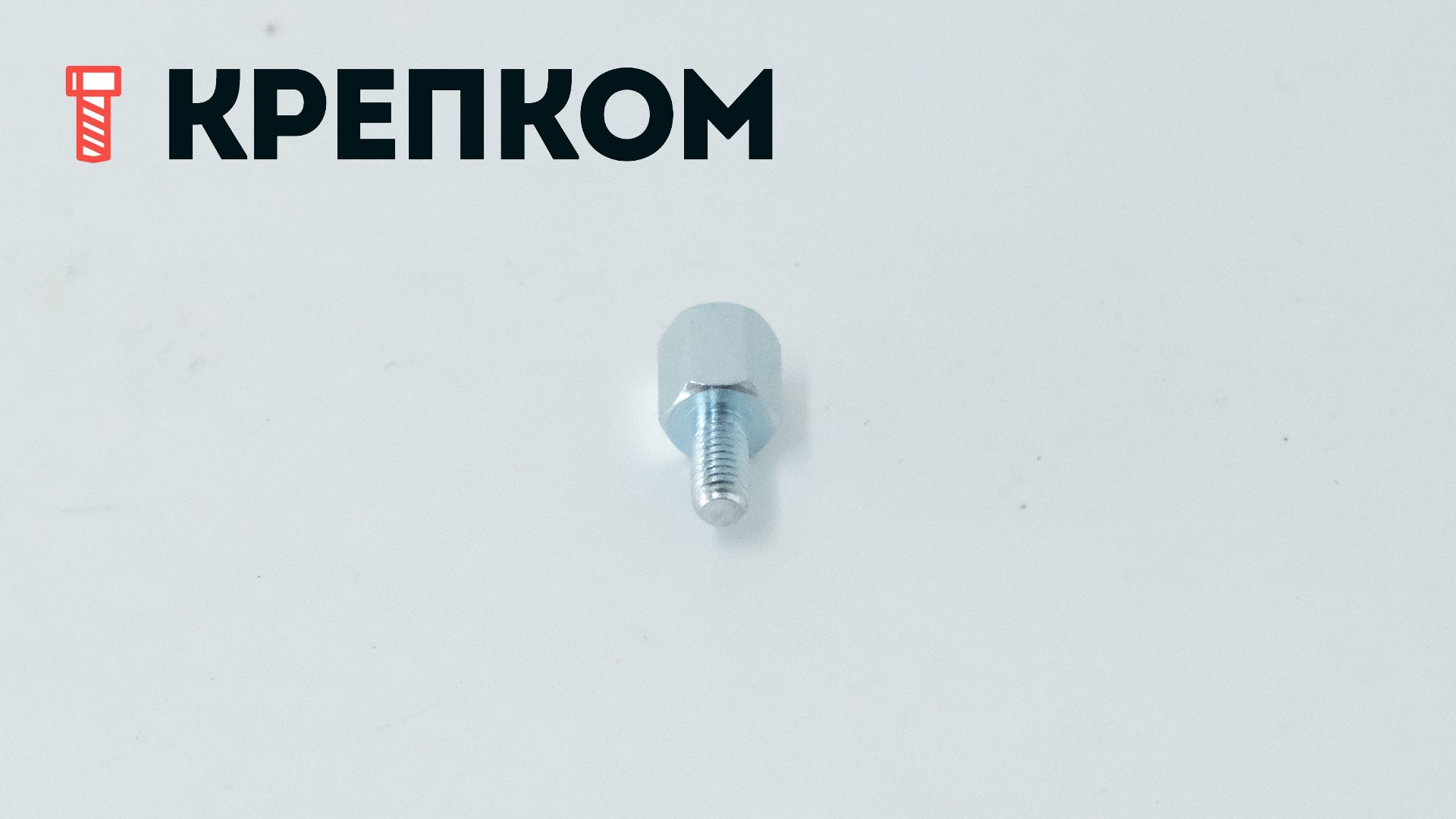

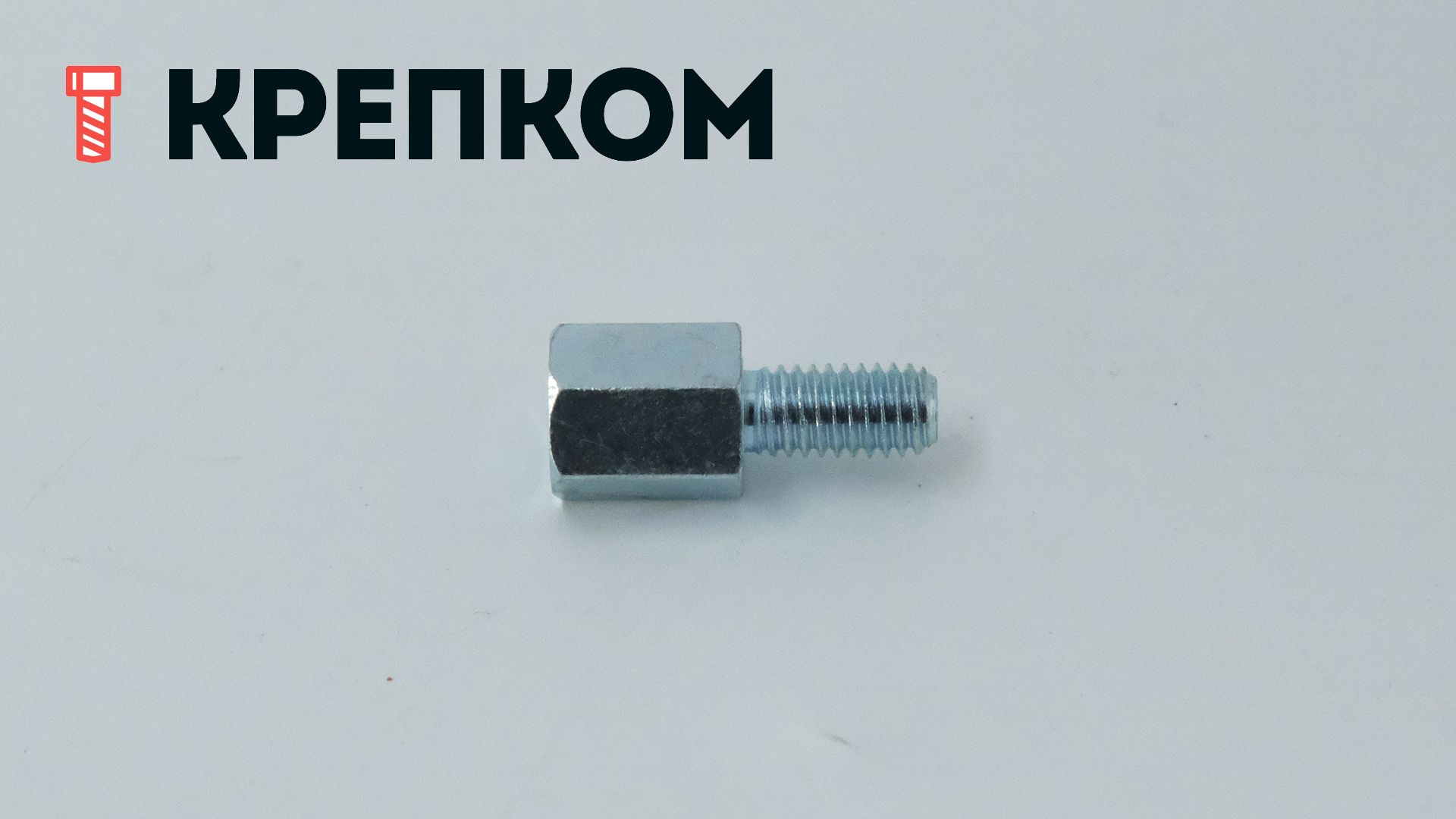

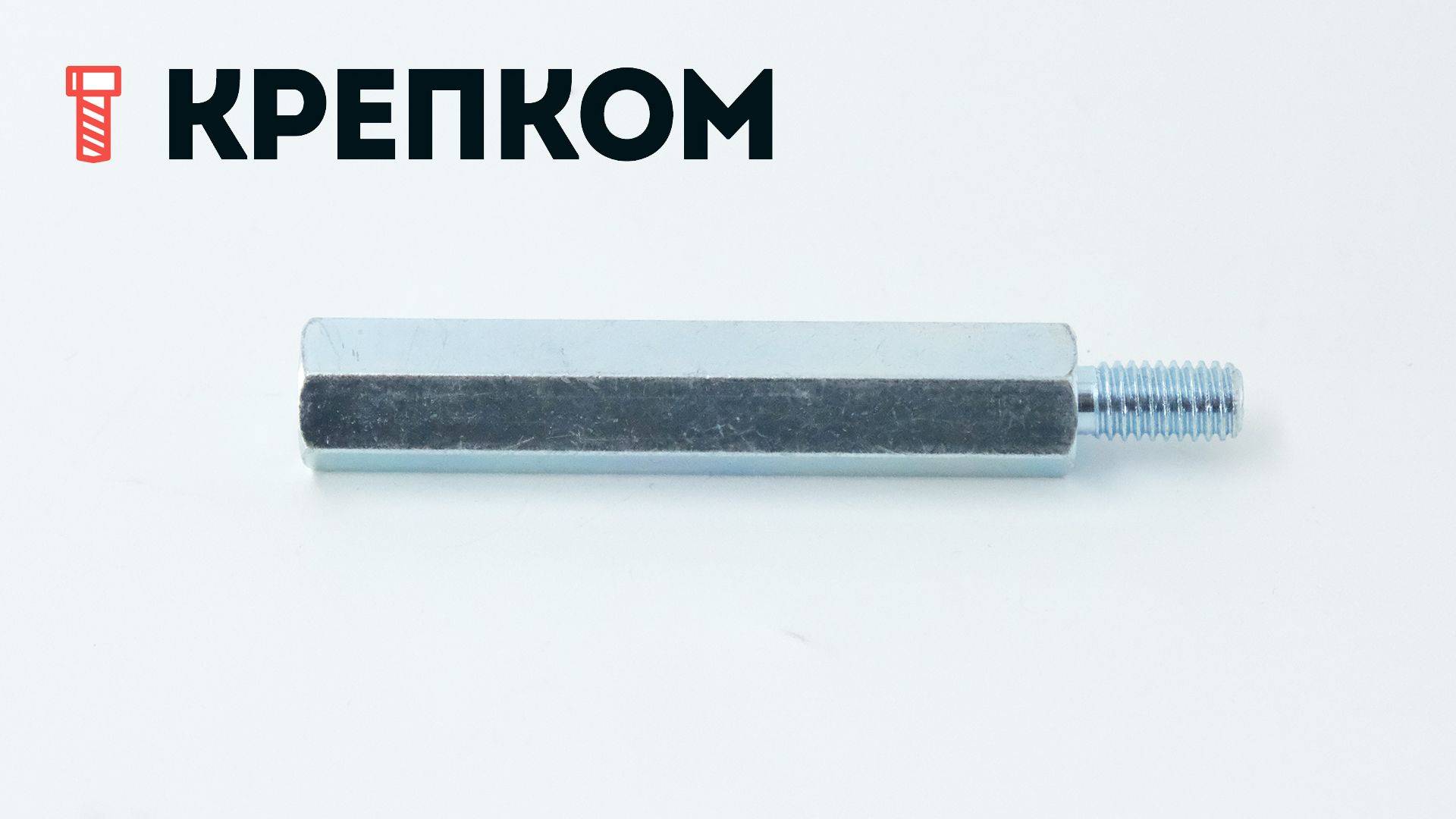

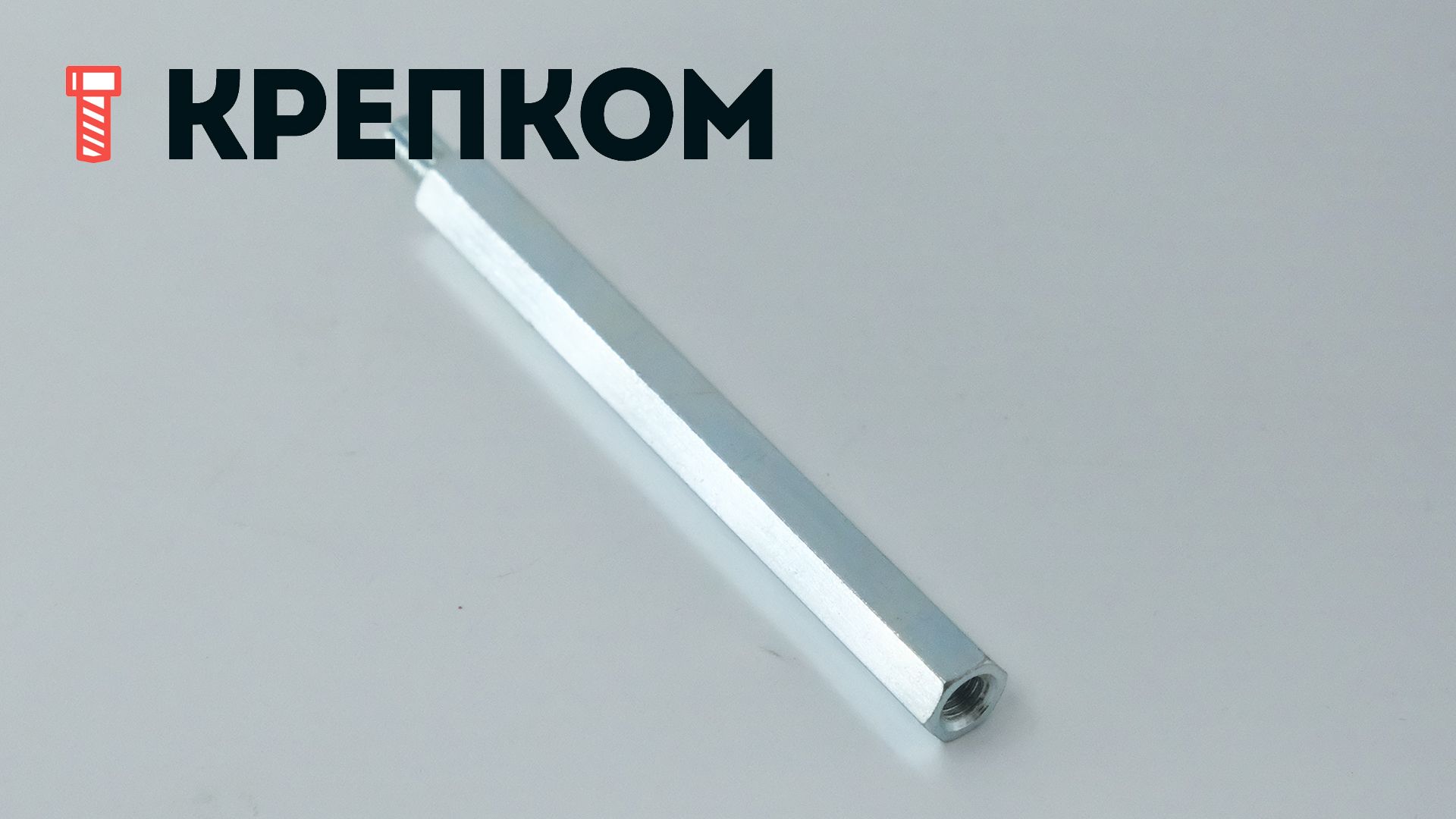

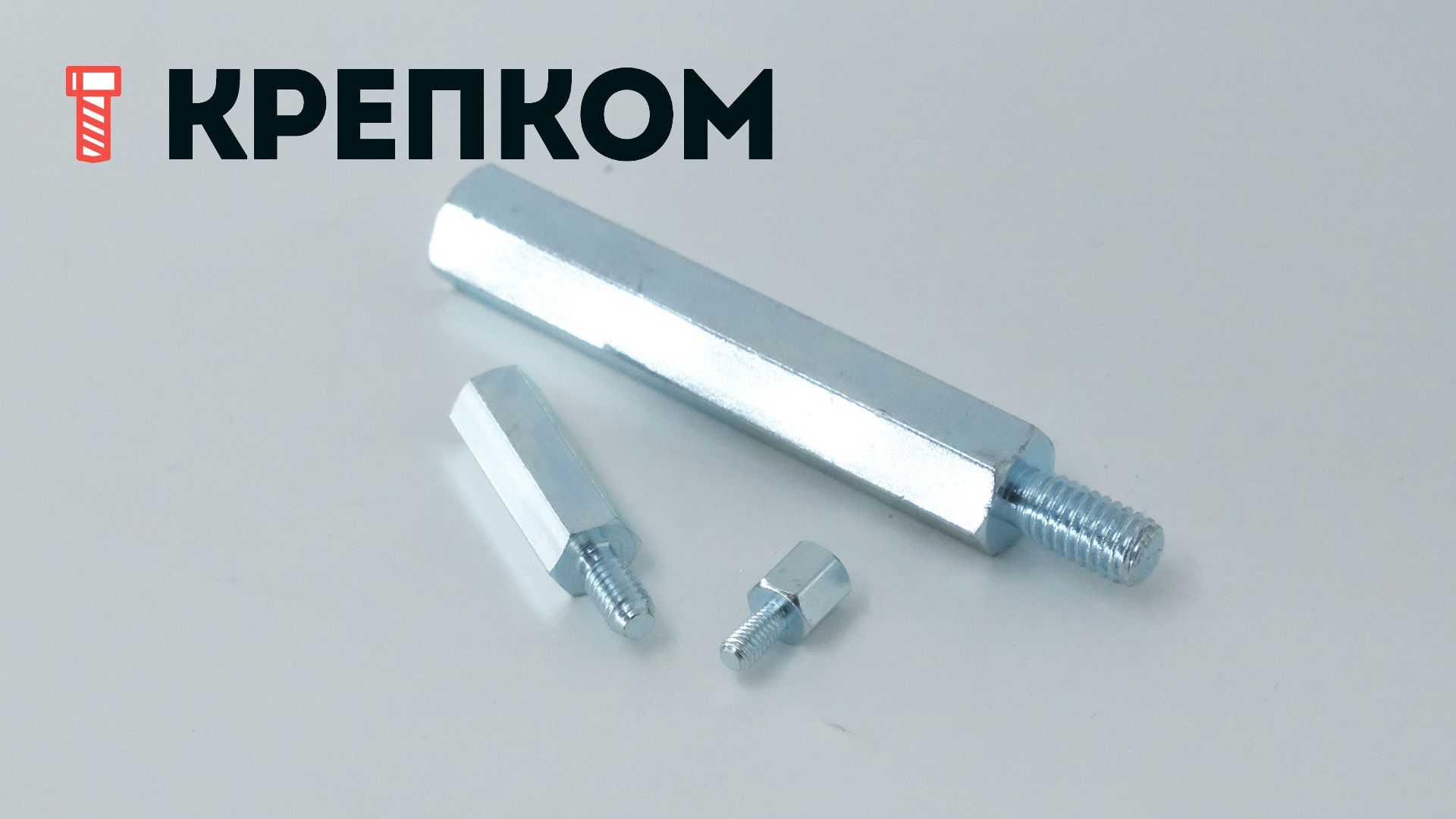

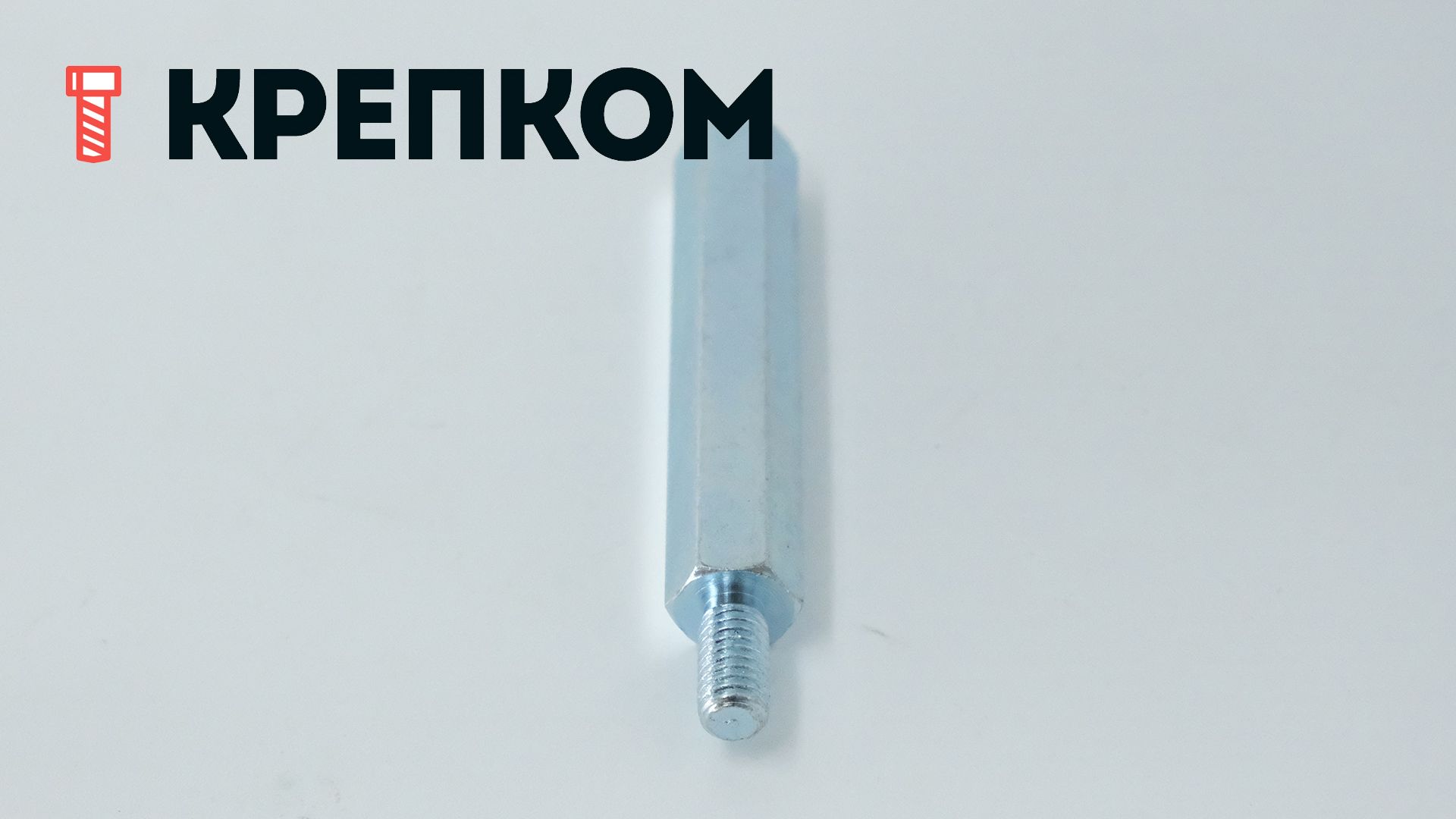

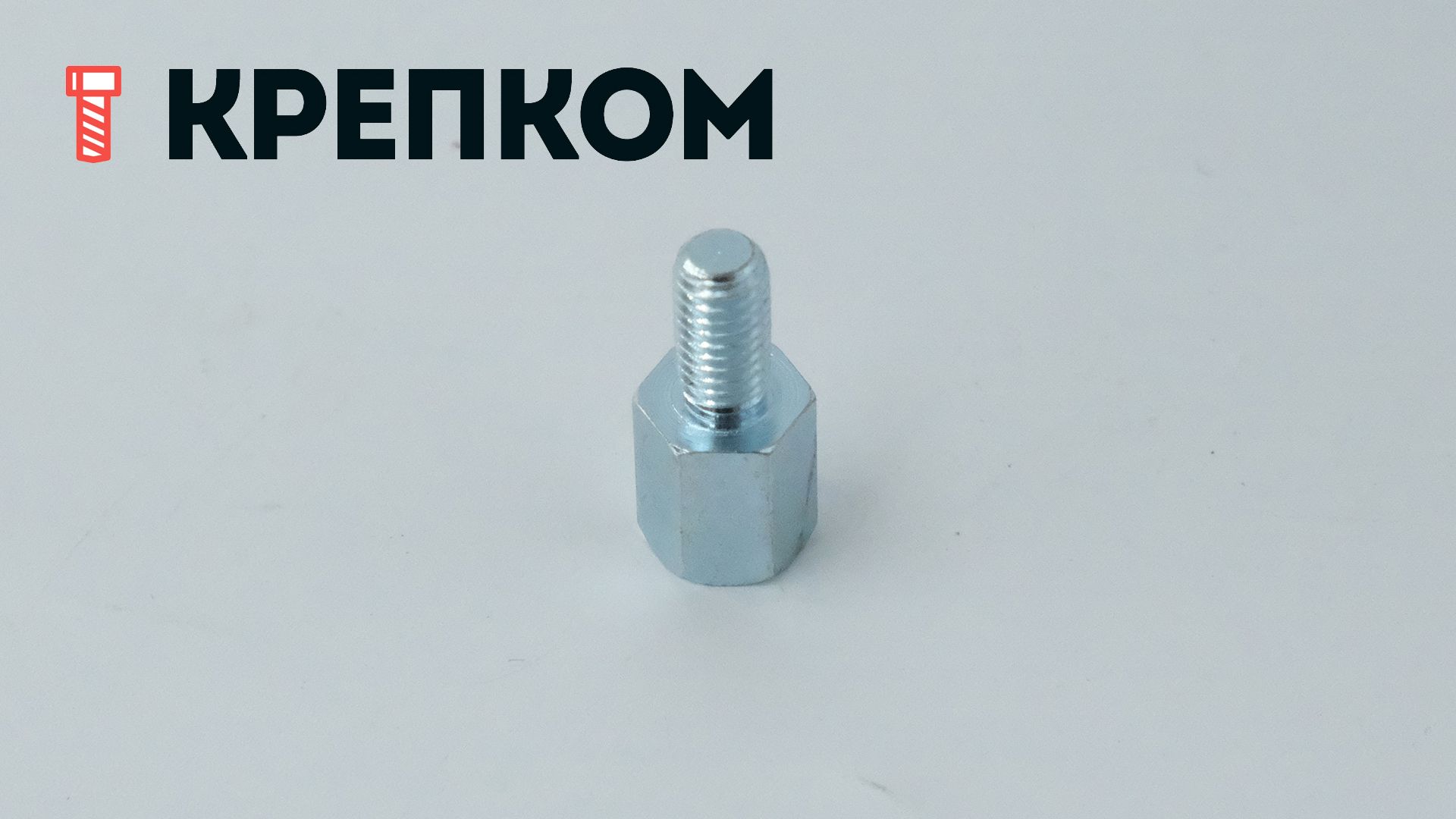

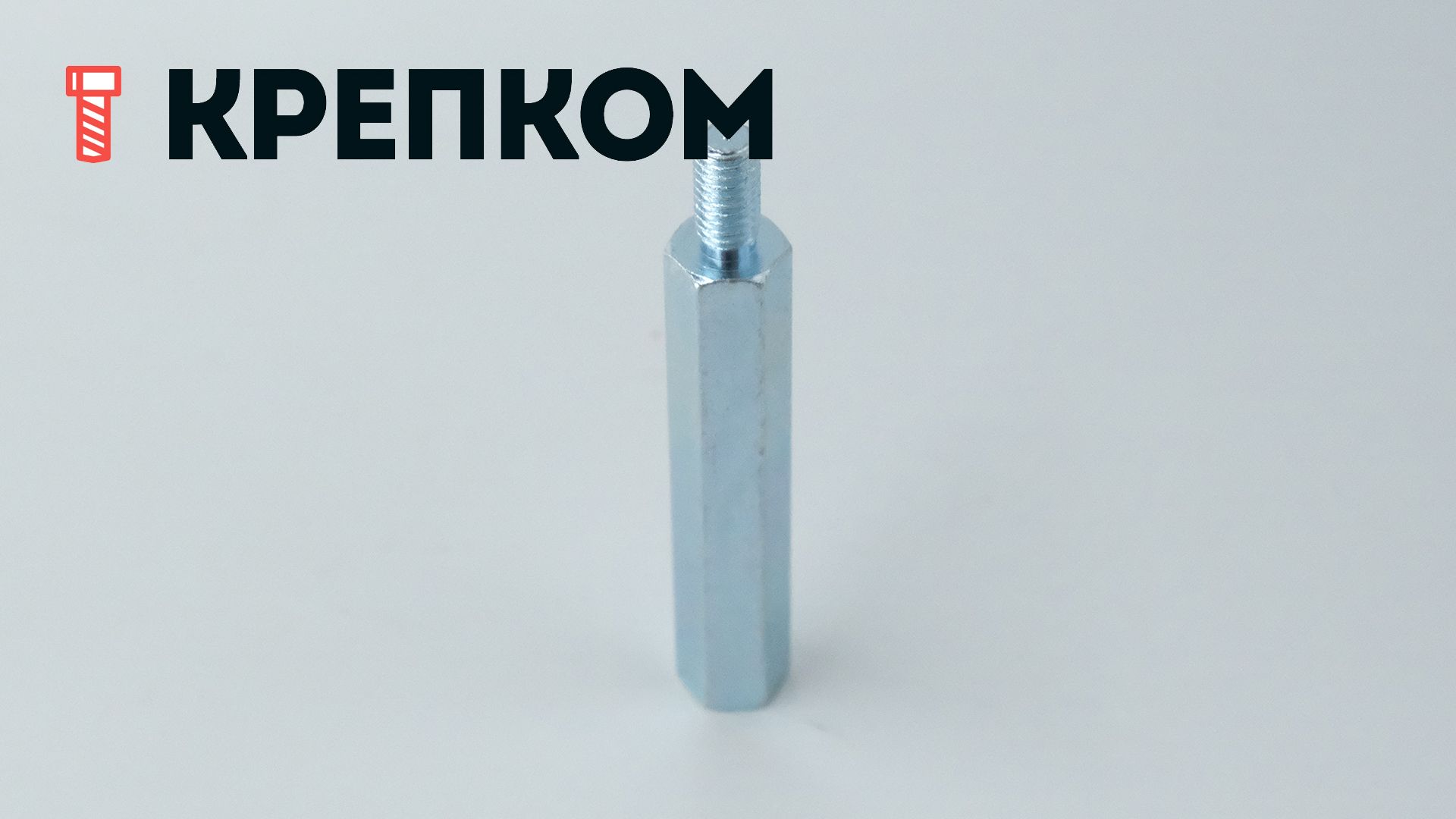

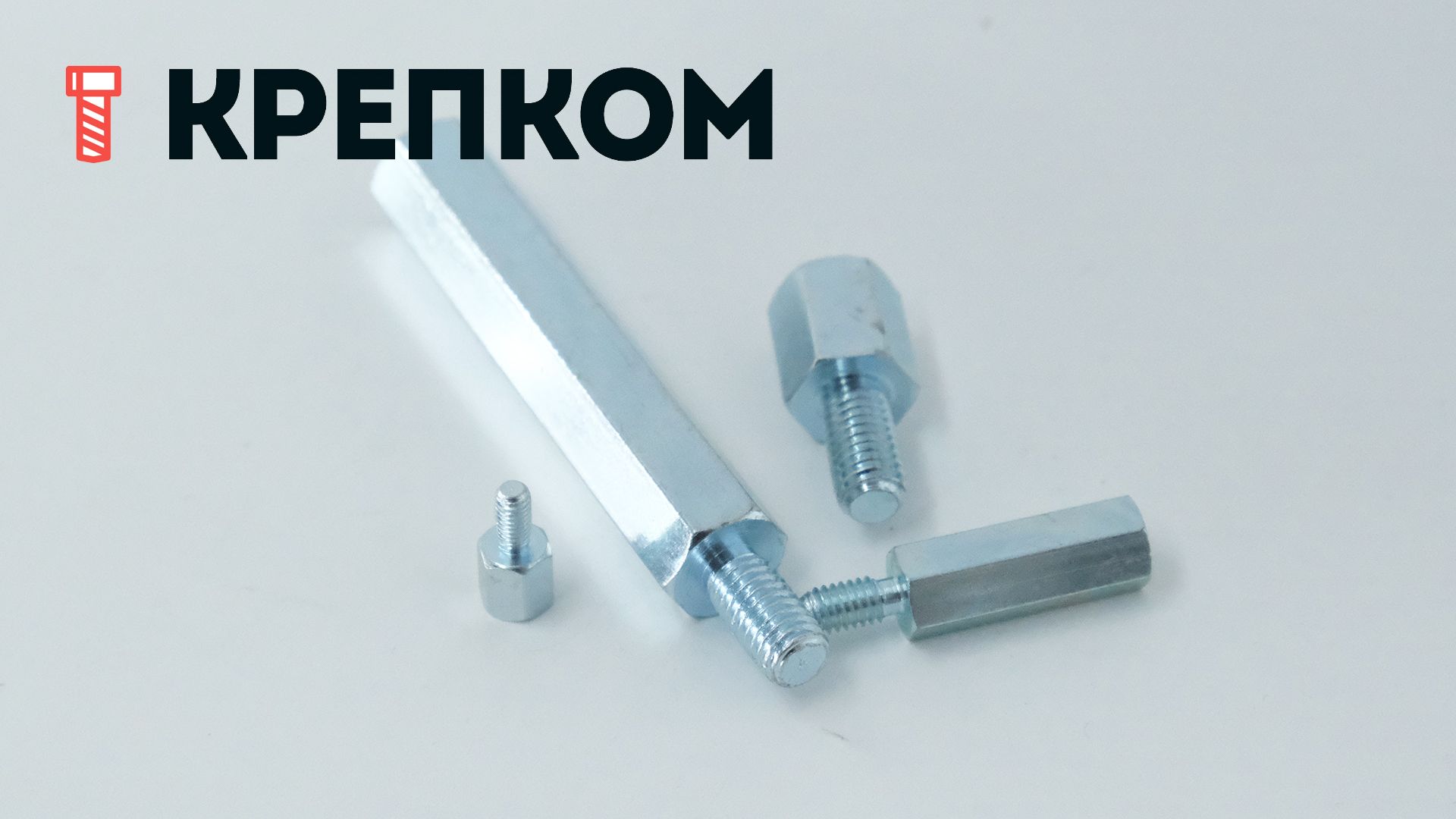

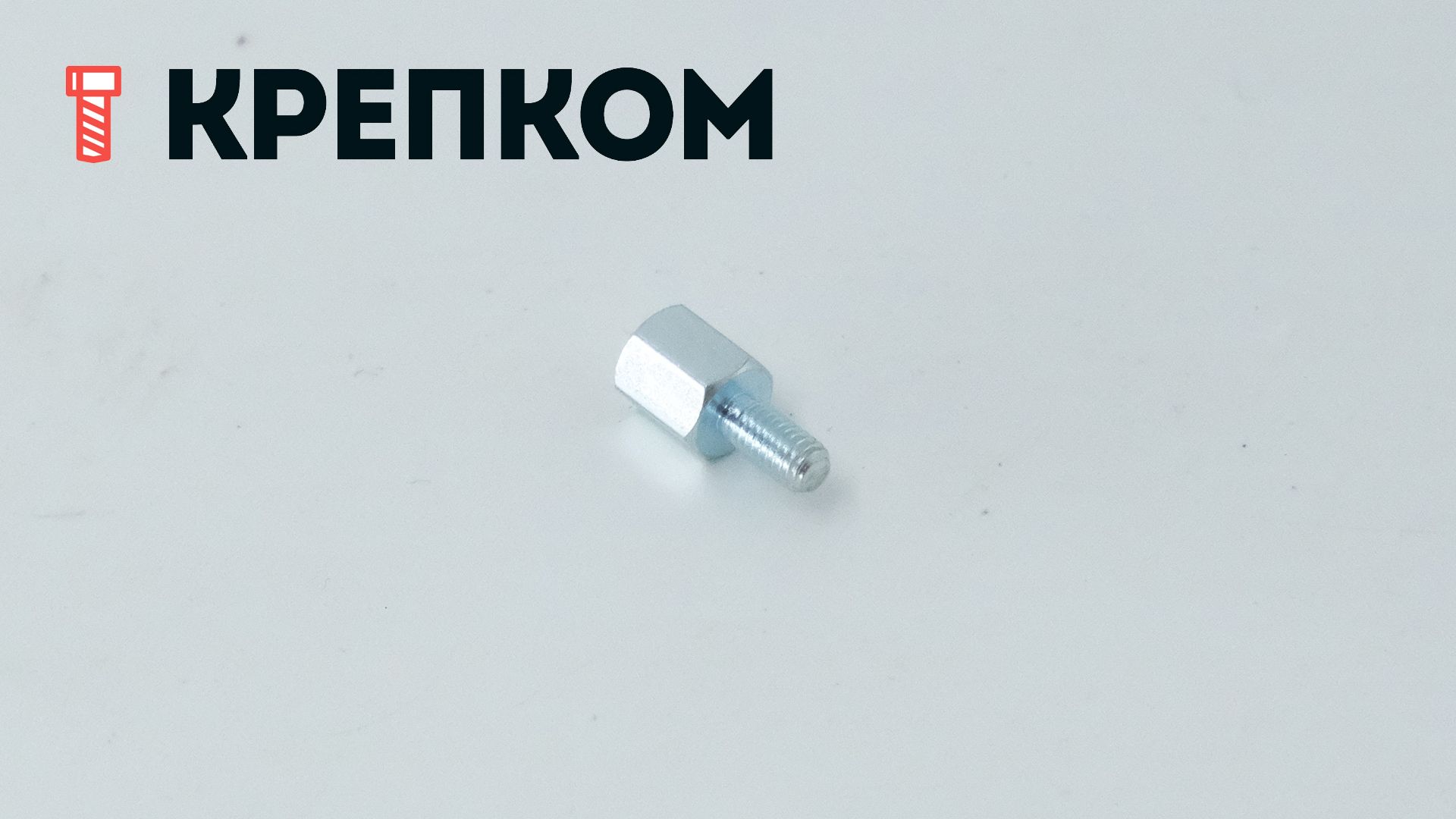

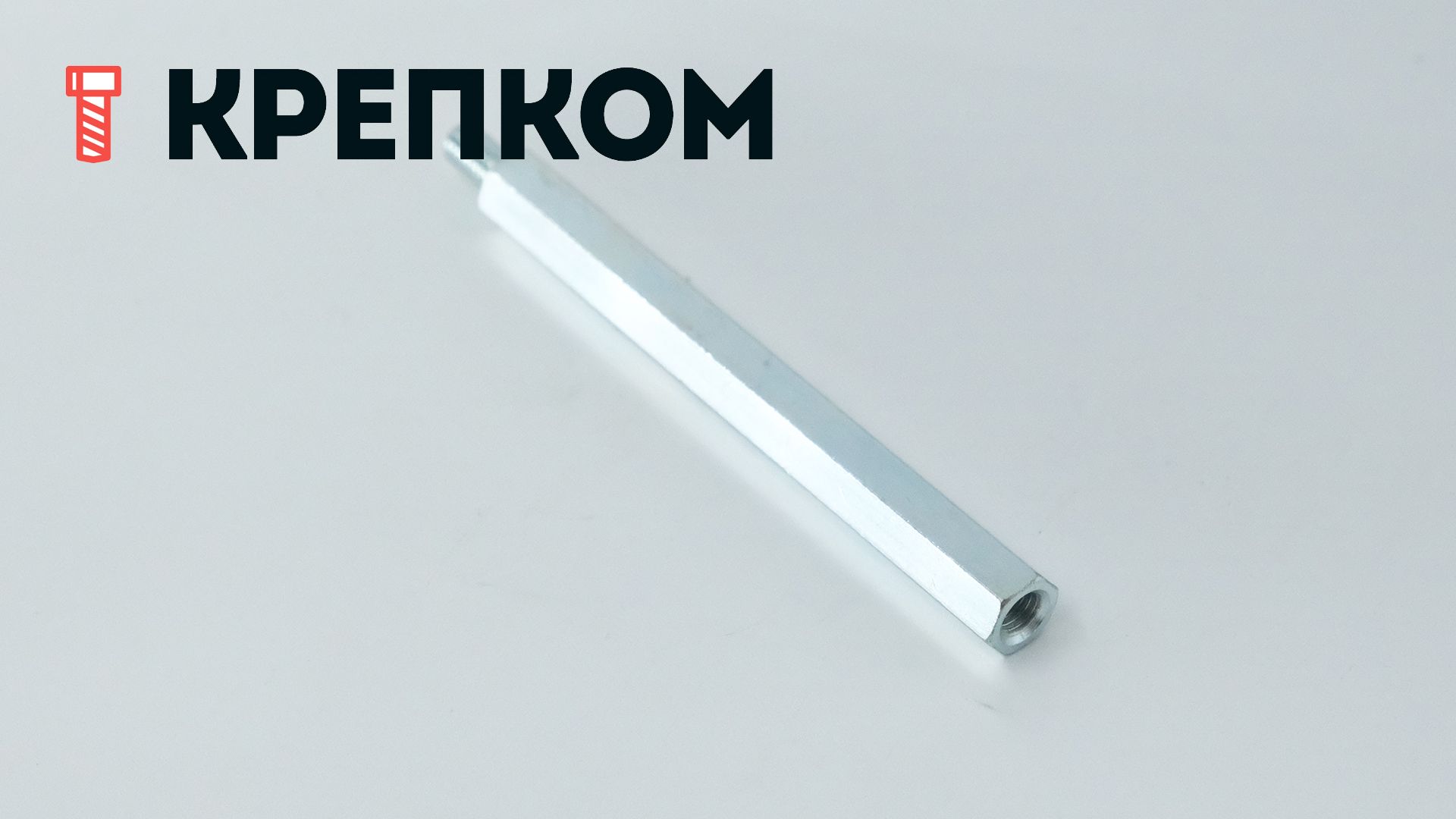

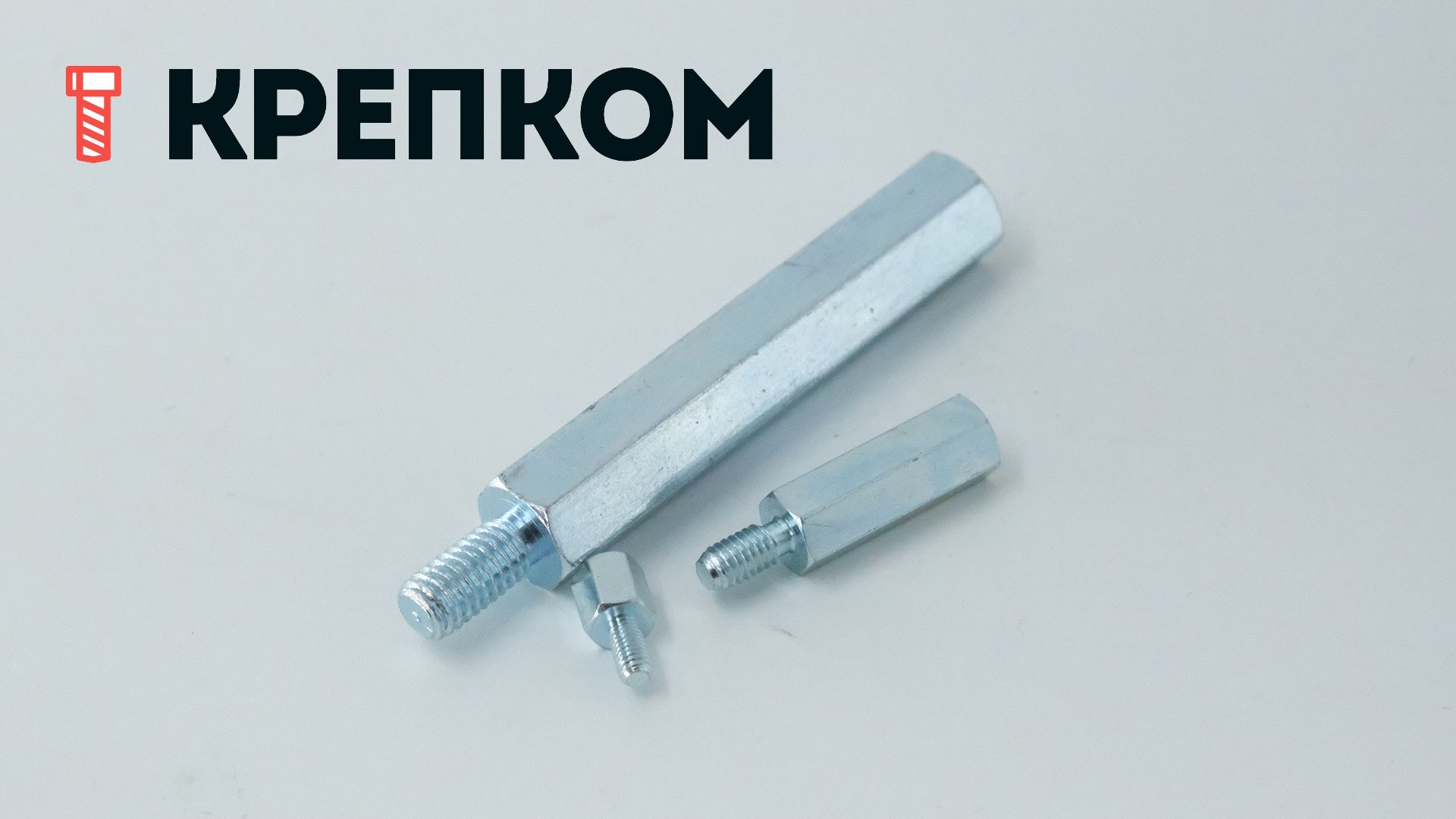

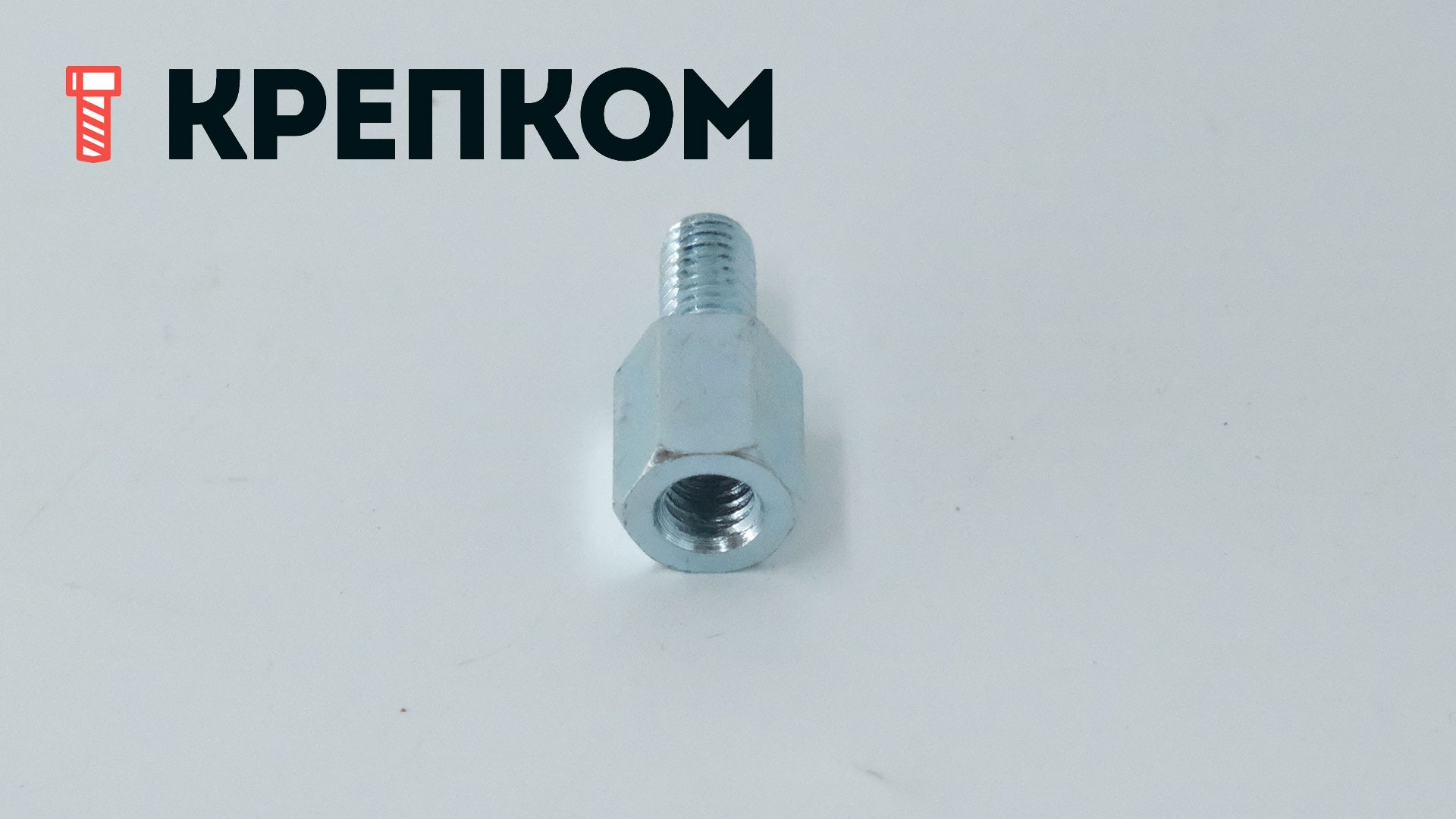

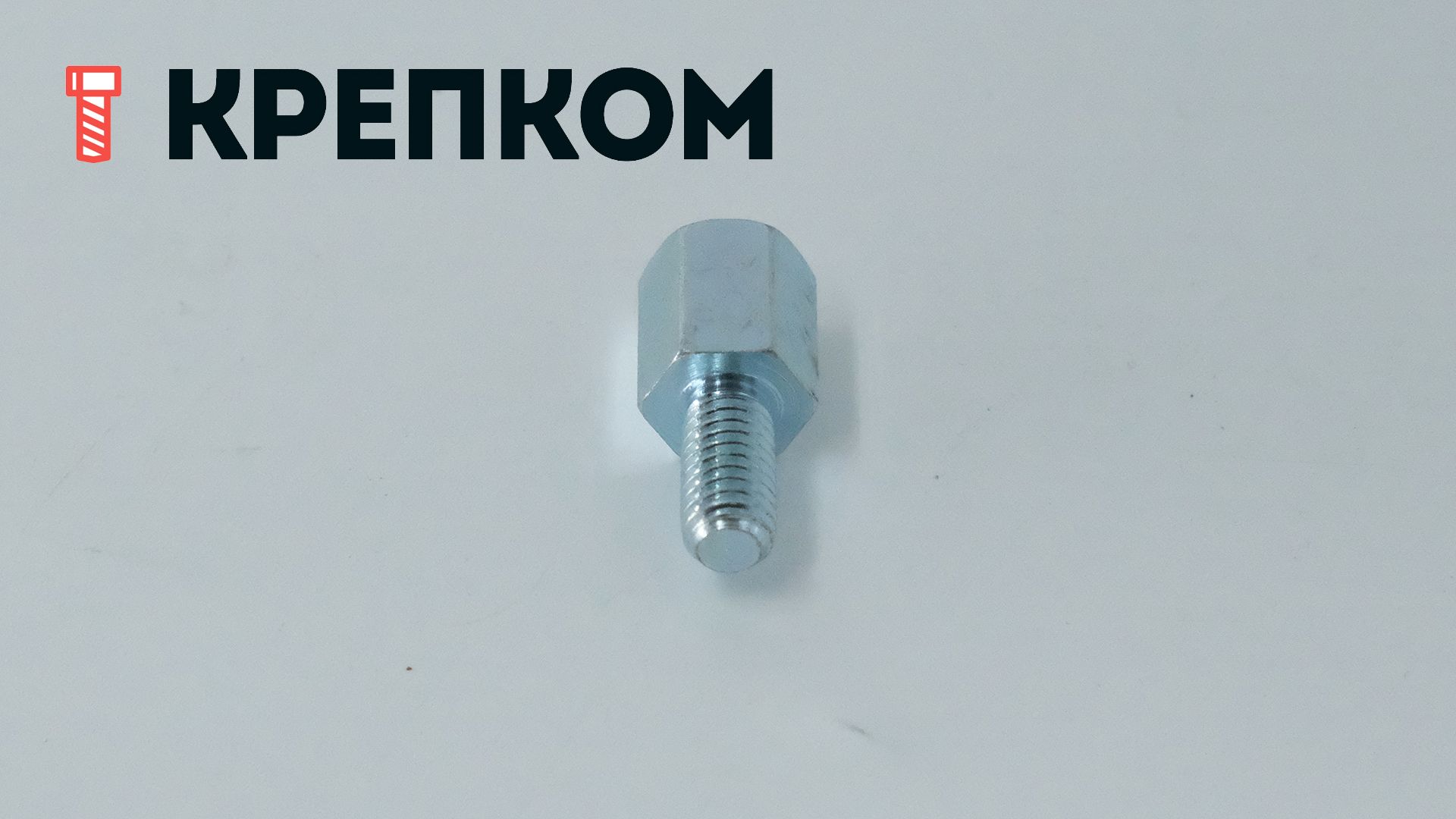

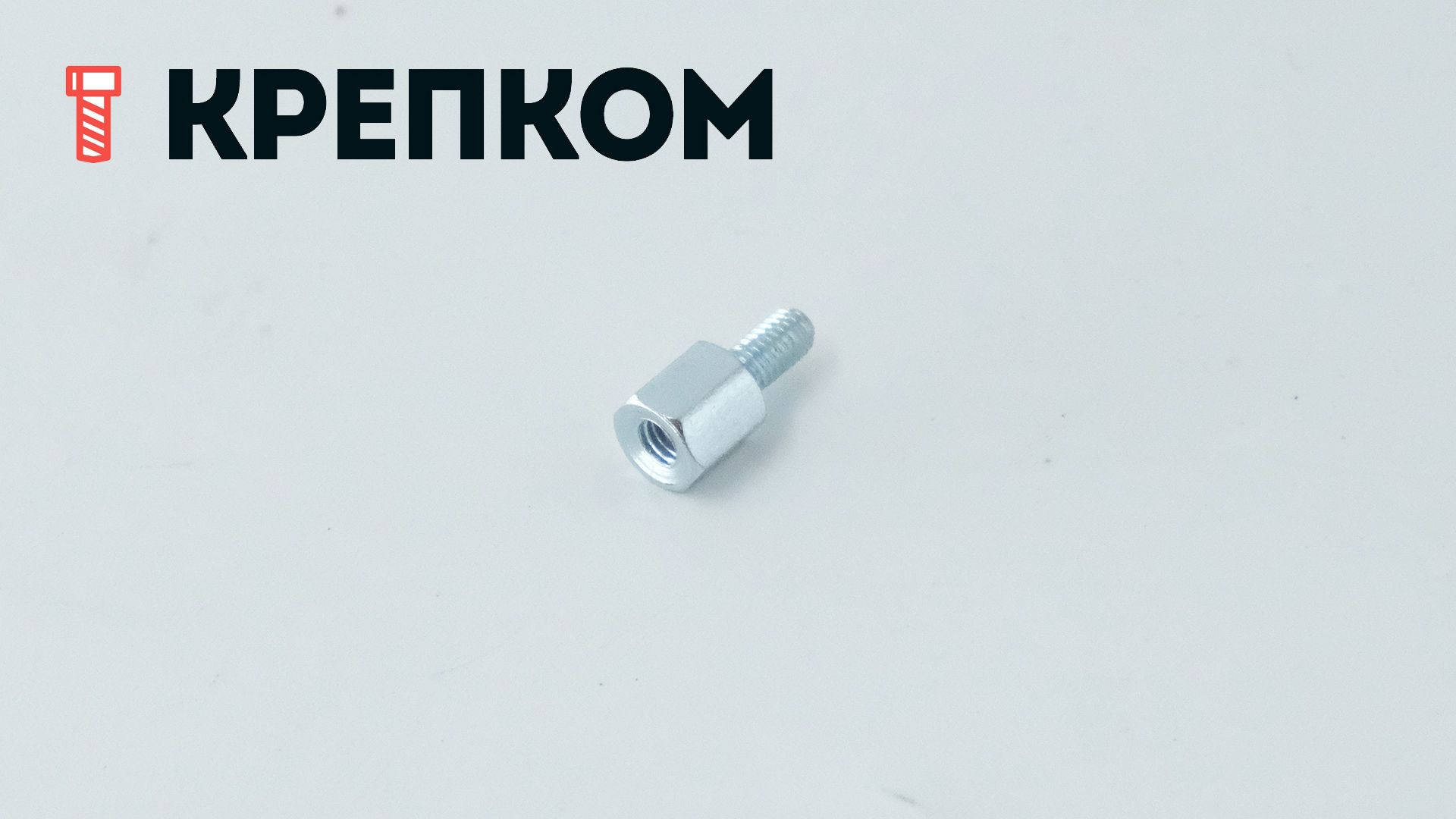

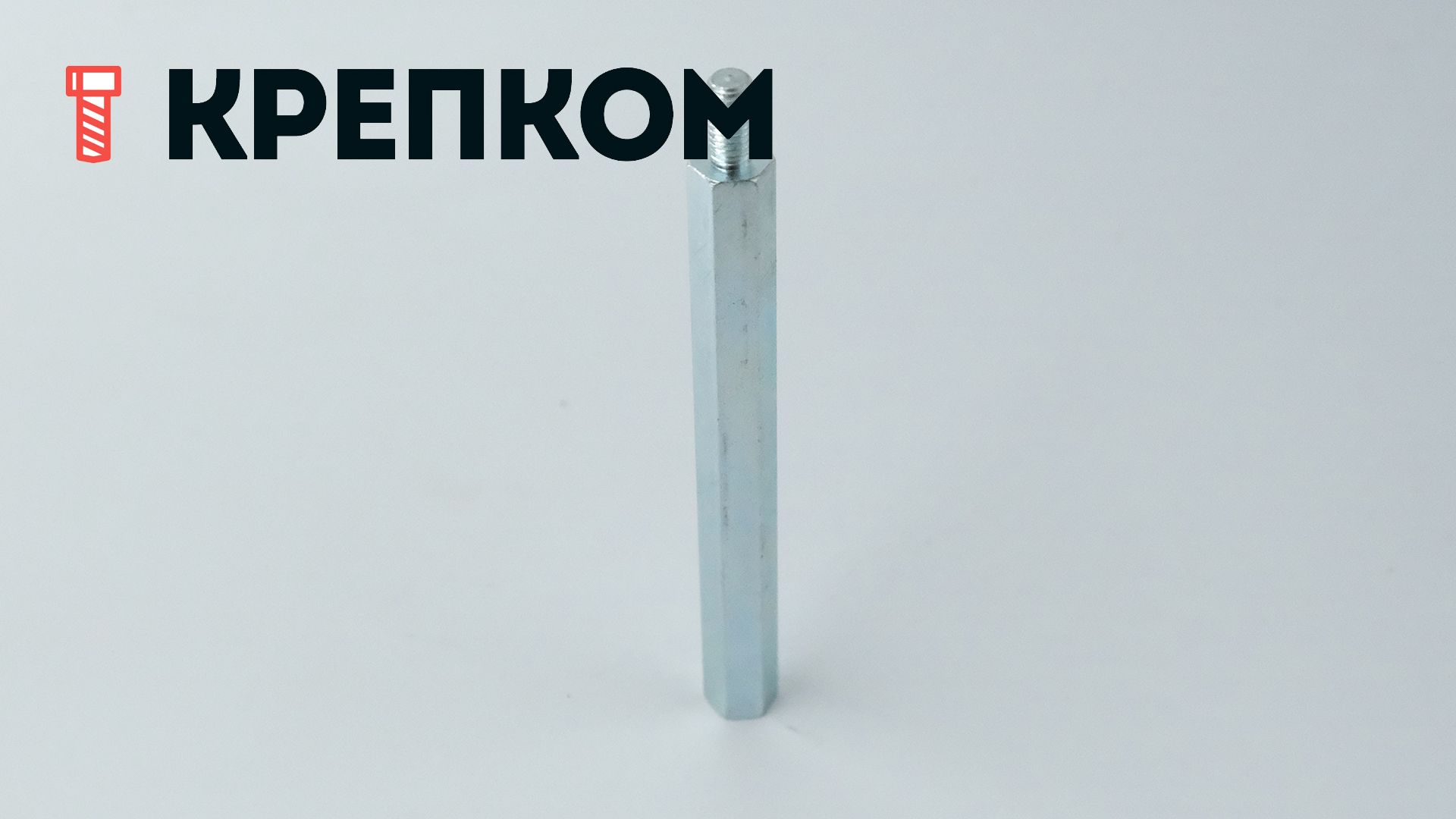

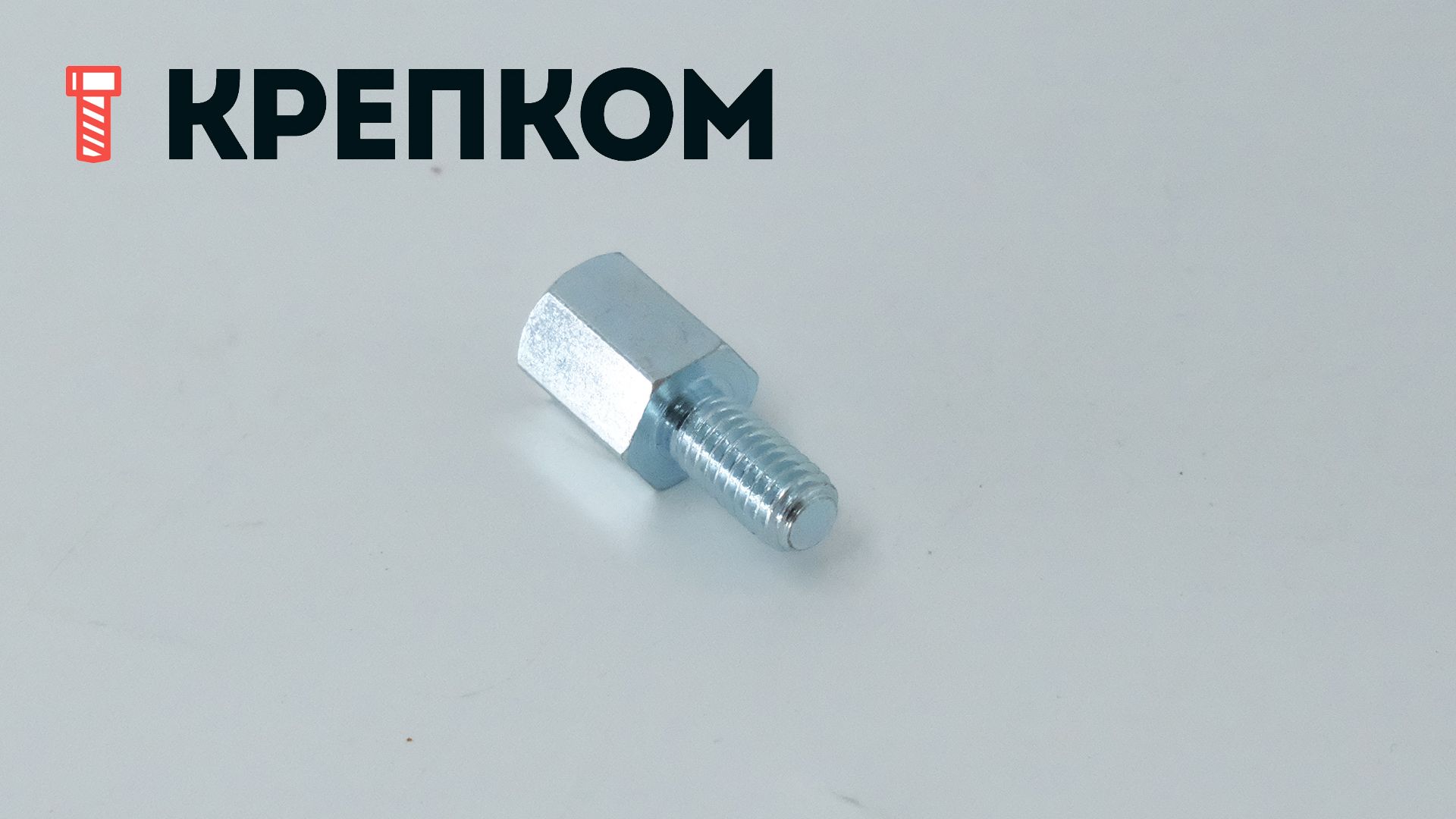

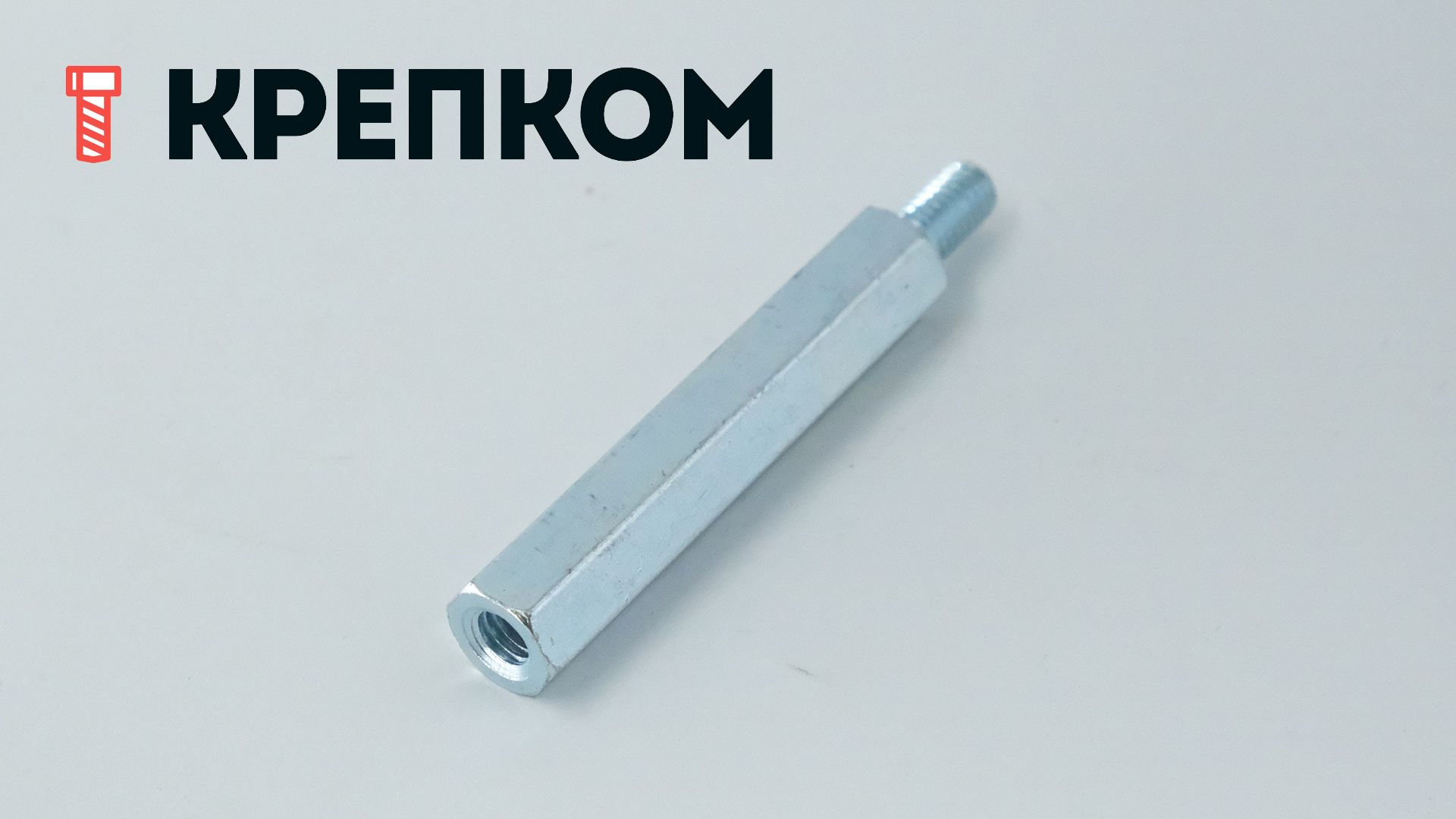

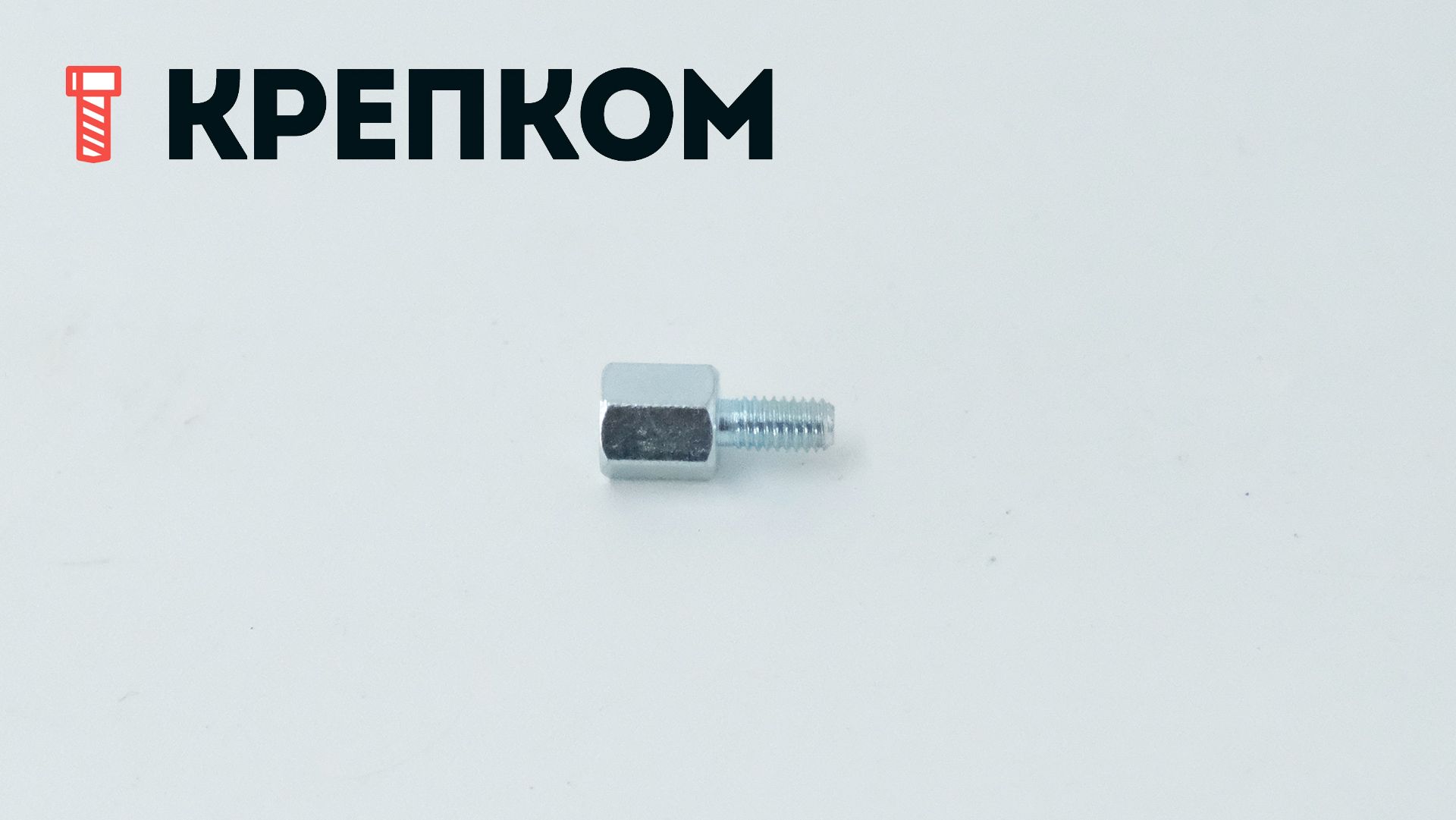

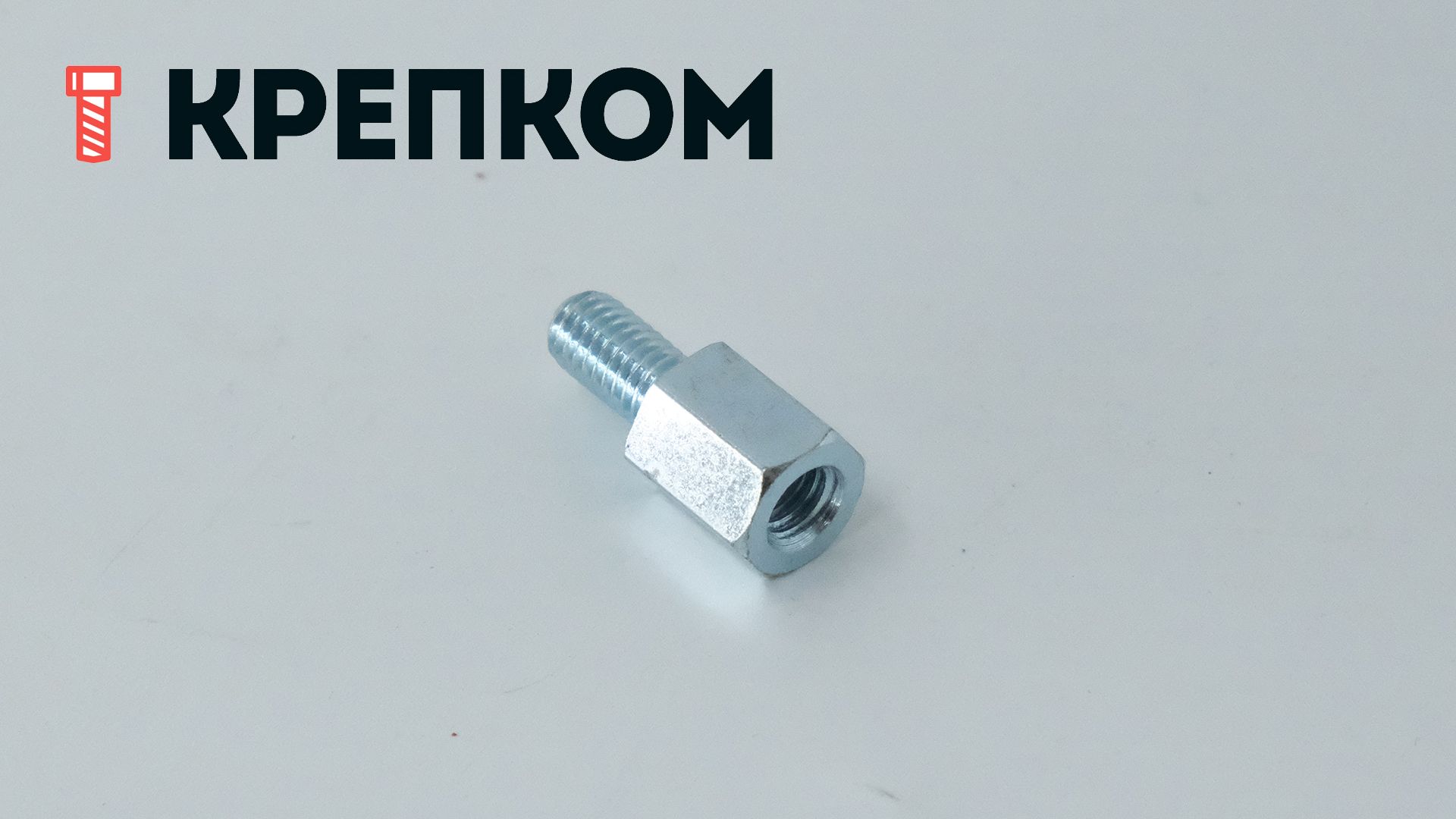

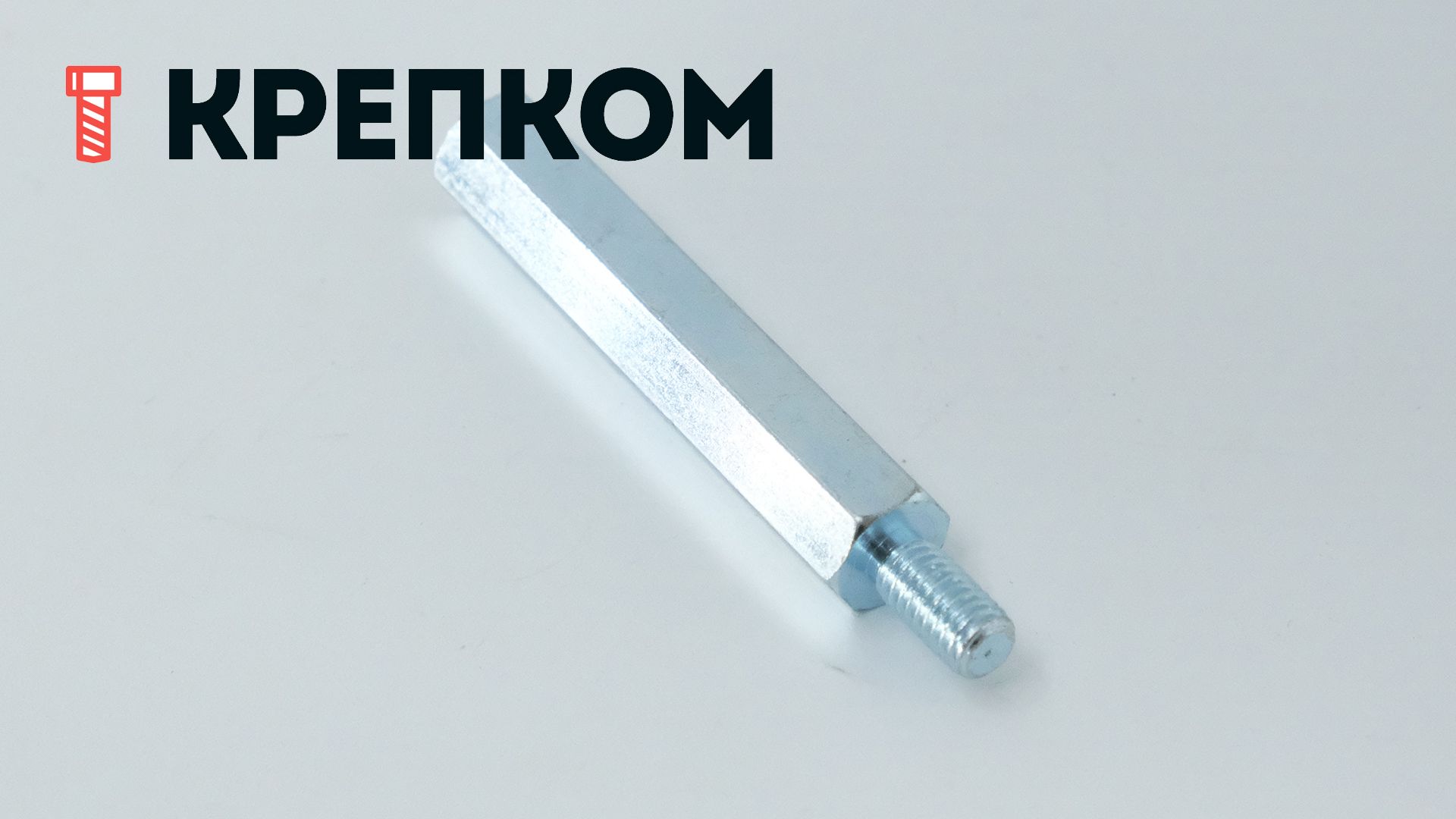

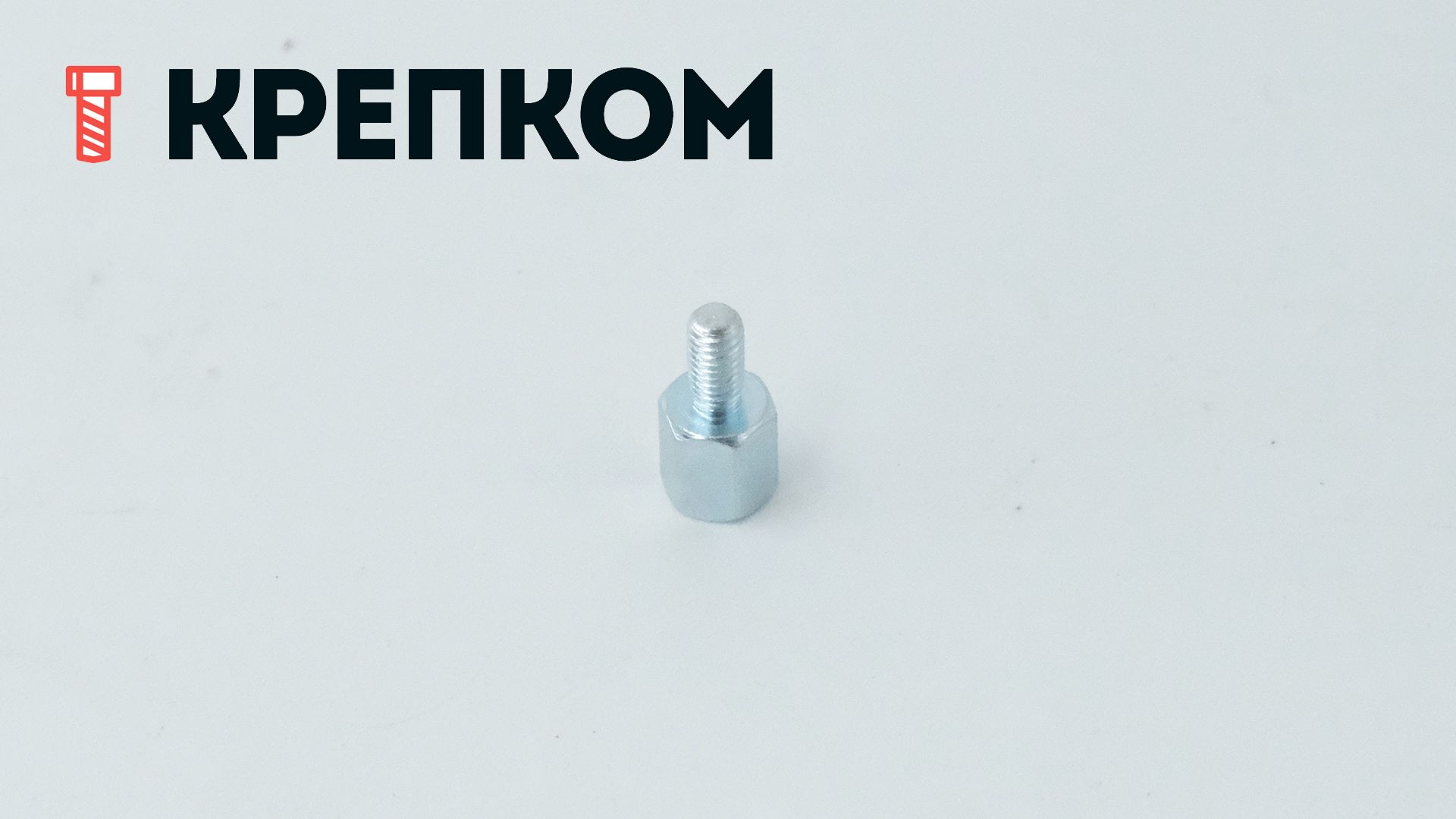

Оцинкованные стойки для крепления плат выполнены в форме шестигранника с резьбовой шпилькой на одном конце и внутренней резьбой на другом в отверстии определенной глубины. Резьбовые распорки этой серии легко устанавливаются благодаря резьбовому соединению и шестигранной форме корпуса. Их также можно соединять друг с другом для удлинения.

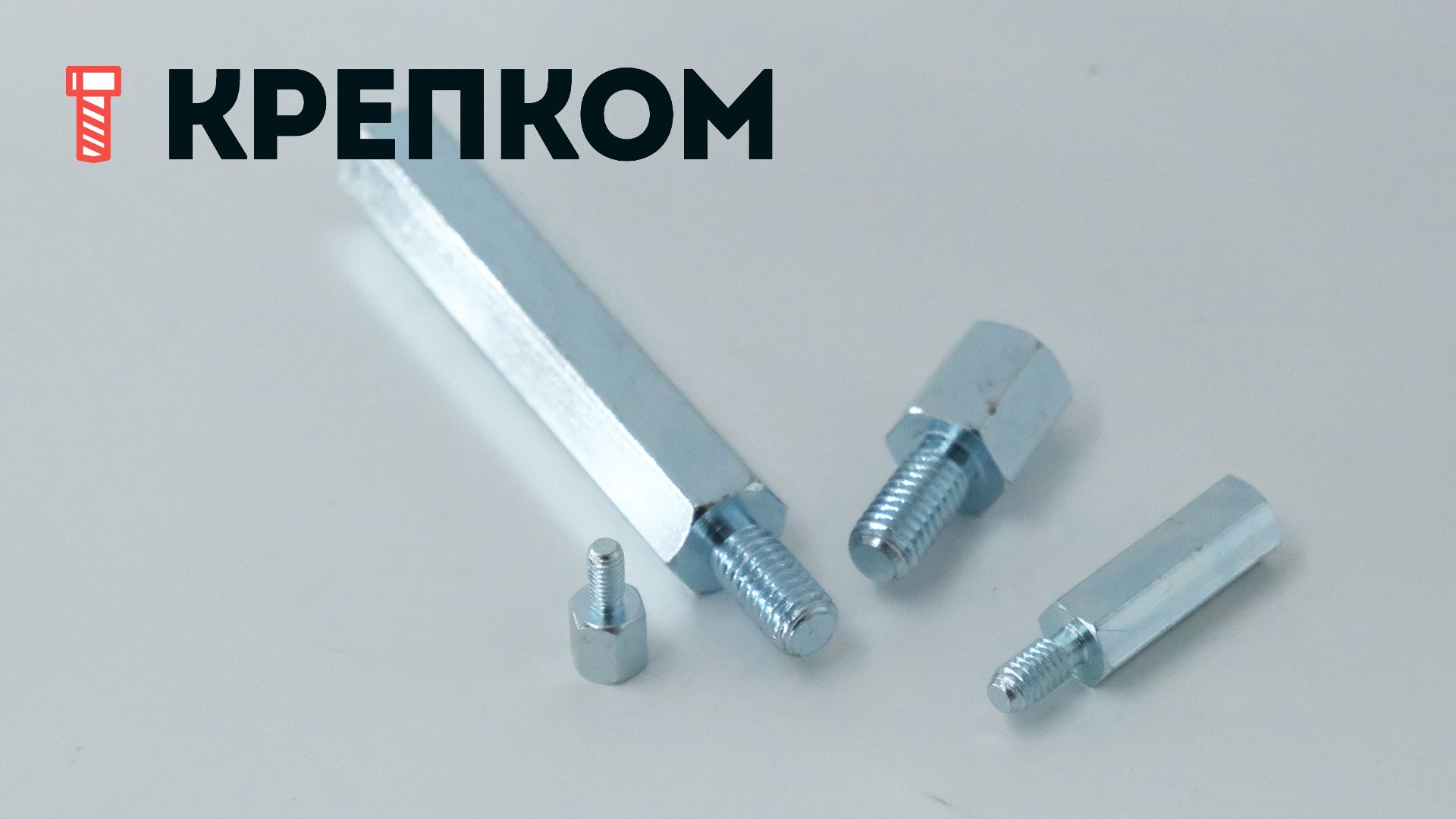

Монтажные дистанцирующие стойки для материнской платы доступны с метрической резьбой М3, М4, М5, М6 и с разной длиной корпуса от 5 до 100 мм, что позволяет подобрать необходимый размер в зависимости от места установки и для оптимального использования внутреннего объема корпуса радиоэлектронного устройства.

Размеры:

Стойка для печатных плат шестигранная - чертеж, схема

Диаметр резьбы (В/Н), d	М3	М4	М5	М6
b_min	2,5/3/3,5/5/6/7	5/6/8/9	11	10/15/16
b₂	6	8	10	13
SW	5,5	7	8	10

Характеристики

Единицы измерения

шт
Артикул

88086, PCHSN
Материал

Оцинкованная сталь
Название на упаковке (ориг. название)

Spacers with thread, with hexagon, with inside and outside thread
