Клемма ответвительная рычажная 2/4х 0,25-4 мм² КВТ СМК 222-424 87641

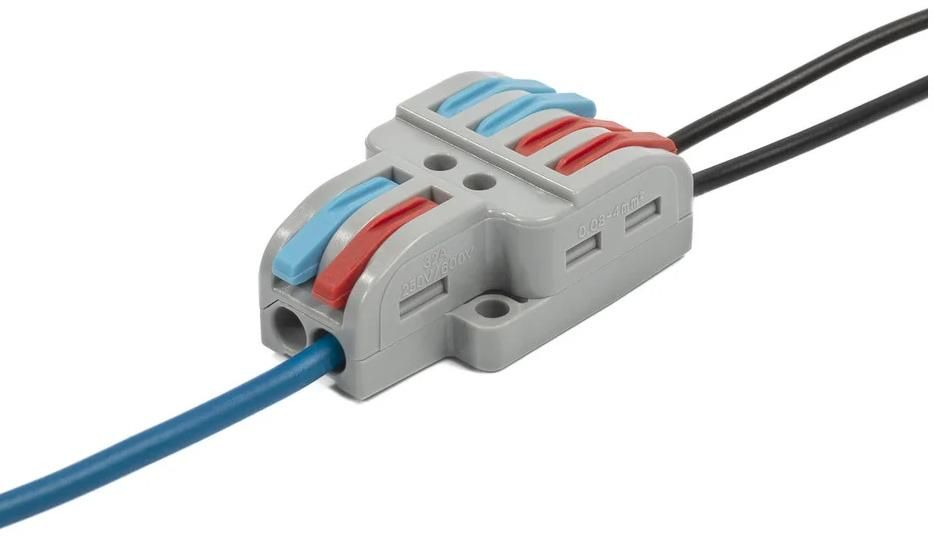

Ответвительная рычажная клемма СМК 222-426 87641 производства электротехнического завода КВТ — это компактный многоразовый пружинный разветвитель (кросс-модуль). Она разработана для быстрого разделения и ответвления силовых или сигнальных линий. Конструкция позволяет объединить 2 независимых входных источника тока и развести их на 4 потребителей (или наоборот) в рамках единого потенциала, полностью заменяя собой громоздкие скрутки или винтовые шины.

Принцип работы

• Интегрированная шина: клемма имеет монолитную внутреннюю токопроводящую пластину, которая объединяет все 6 зажимных отверстий в единую электрическую цепь.

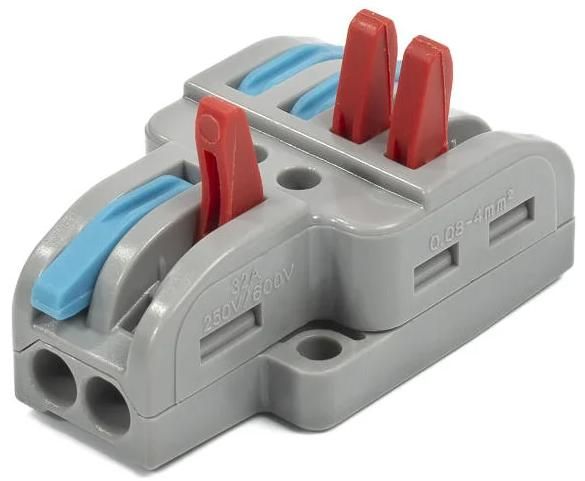

• Схема подключения: традиционно два синих рычажка с одной стороны используются для подключения входящей силовой линии (например, основного питающего провода фазы или нуля, продублированного для сквозного прохода), а четыре оранжевых рычажков на противоположной стороне служат для распределения тока на 4 отдельных независимых потребителей.

Материал

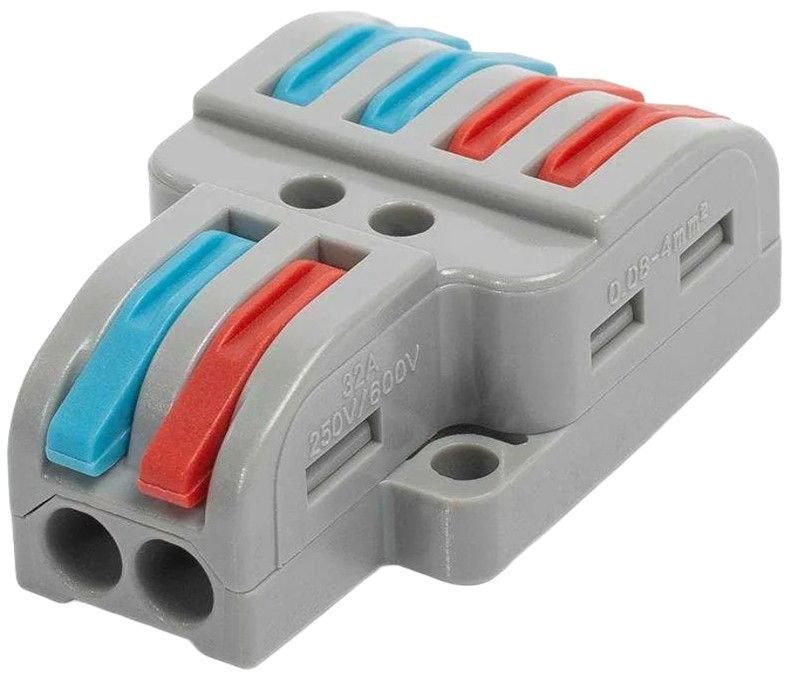

• Защищенный корпус: выполнен из термостойкого негорючего полиамида светло-серого цвета. Конструкция снабжена специальными пазами: в закрытом положении прижимные рычаги полностью утапливаются в корпус, что исключает их случайное открытие соседними кабелями при плотной укладке в коробке.
• Контакты: токоведущая пластина изготовлена из луженой электротехнической меди для минимального сопротивления и защиты от окисления. Стальные хромоникелевые пружины обеспечивают постоянное, не ослабевающее годами радиальное давление на жилу, автоматически подстраиваясь под термические расширения металлов.

Преимущества

• Монтажный фланец: корпус снабжен интегрированными крепежными ушками (монтажной площадкой) под винт или саморез. Это позволяет жестко зафиксировать клемму на стене, станине оборудования или внутри монтажного короба, исключая хаотичное болтание проводов.
• Универсальность: допускается одновременный зажим в одной клемме медных жил разного сечения, а также прямое соединение жесткого моножильного кабеля с мягким многопроволочным (классы гибкости 1–6) без предварительного обжатия наконечниками НШВИ.
• Тестовое окно: присутствует технологический вырез для проверки напряжения щупом мультиметра или индикаторной отвертки без разбора соединения и нарушения изоляции.

Область применения

• Светодиодное и точечное освещение: разводка питания от одного контроллера/драйвера на группу из 6 потолочных точечных светильников или мебельной подсветки.
• Распределительные коробки: организация узлов заземления (PE) или нулевых шин (N) в глубоких распаечных коробках и кабель-каналах при разветвлении бытовой проводки.
• Слаботочные системы: коммутация и разводка сигнальных линий датчиков ОПС (охранно-пожарной сигнализации), видеонаблюдения или систем «Умный дом».

Техническая информация

Характеристики

• Бренд
  КВТ
• Единицы измерения
  шт
• Артикул
  87641
