Клемма соединительная 400 В, 24 А, 0,75-2,5 мм² Светозар 49170
Внешний вид товара может отличаться от представленного на изображении
- Быстрый безвинтовой монтаж жестких медных проводов в электросетях.
- Комплектация: упаковка содержит 2 штуки клемм одинаковой емкости.
- Параметры сети: рабочий ток до 24 А, максимальное напряжение до 400 В.
- Провода: строго для жестких моножил сечением от 0.75 до 2.5 мм².
- Сердечник из высококачественной меди и прижимной пластиной из пружинной стали с антикоррозийным покрытием.
- Прозрачный негорючий корпус для контроля монтажа, высокая скорость сборки, отсутствие необходимости в инструменте.
- Применение: расключение распаечных коробок, разводка розеточных групп и подключение приборов освещения.
- На выбор поставляются модели на 2, 6 или 8 входных отверстий.
Строительно-монтажные соединительные клеммы Светозар — это серия компактных экспресс-клемм с плоскопрофильным пружинным зажимом, предназначенных для быстрого и надежного соединения медных или алюминиевых электрических проводов без применения скруток и изоленты. Наборы поставляются в упаковке по 2 штуки в комплекте.
В зависимости от модификации (артикула), клеммы выпускаются в трех вариантах исполнения корпуса: 2-проводная, 6-проводная или 8-проводная.
Принцип работы
- Push-Wire зажим: клеммы относятся к категории «самозажимных» (не рычажных). Проводник монтируется простым нажатием: достаточно зачистить жилу от изоляции на нужную длину и вставить ее в отверстие до упора. Стальная пружина автоматически защелкивает и надежно прижимает провод.
- Единый потенциал: внутри каждой отдельной клеммы установлена монолитная луженая медная шина. Все вставленные провода объединяются в одну электрическую цепь (одна фаза, один ноль или заземление). Клеммы предназначены для распределения тока, а не для сквозного прохода изолированных линий.
- Материалы: прозрачный или цветной поликарбонатный корпус не поддерживает горение. Прозрачные стенки позволяют визуально контролировать правильность и глубину захода жилы. Прижимной блок изготовлен из закаленной хромоникелевой стали.
Различия по конфигурации

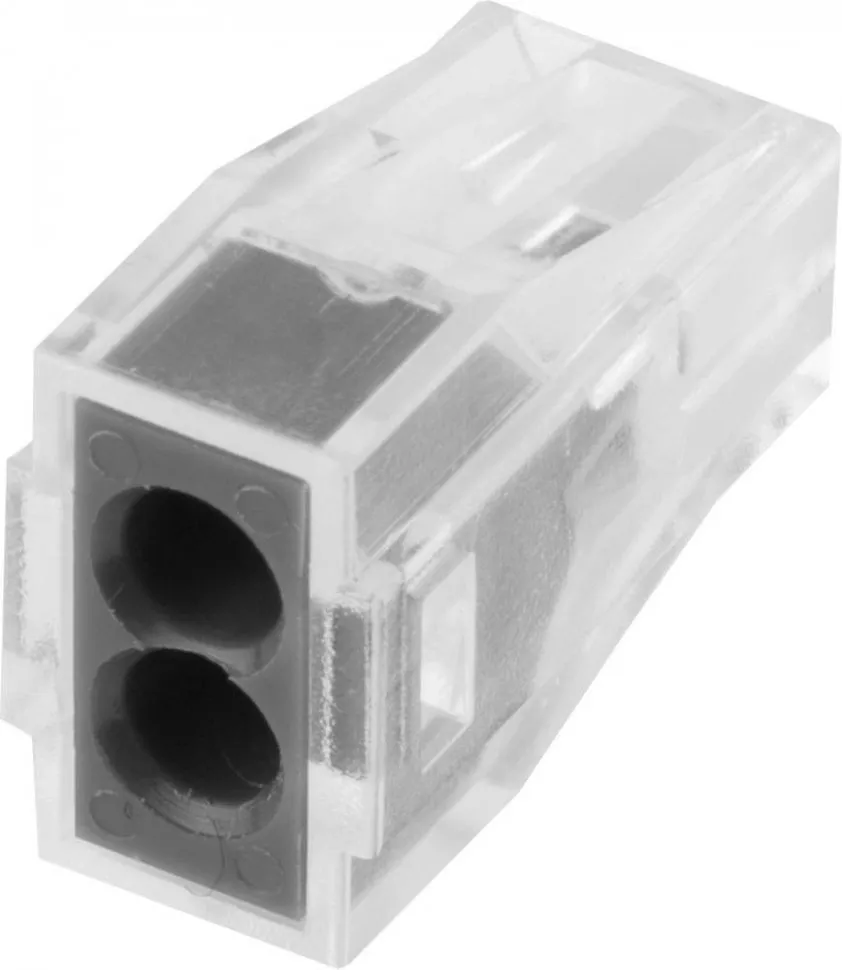

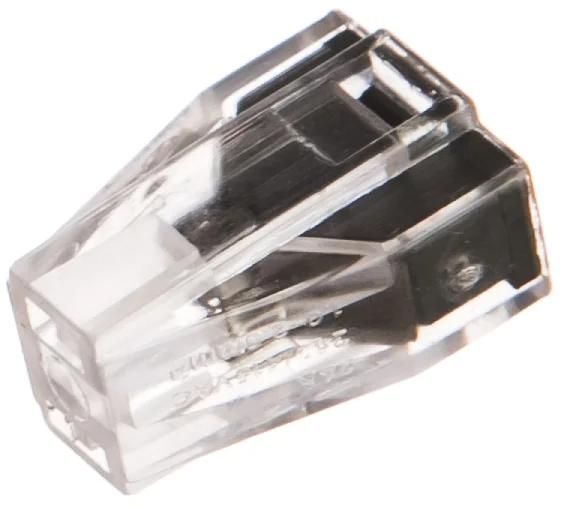

- 2-проводная: служит для прямого соединения двух проводов (например, для удлинения линии или подключения одного светильника).

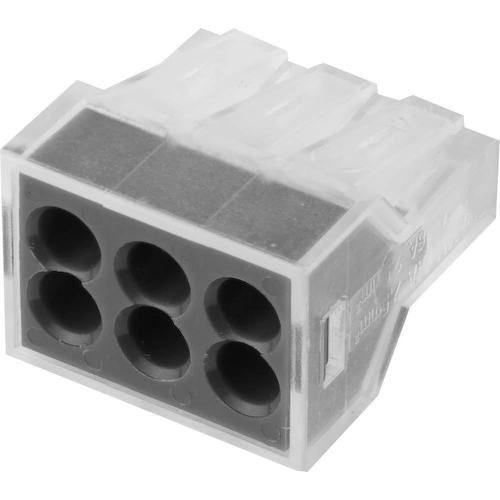

- 6-проводная: оптимальна для распаечных коробок. Позволяет объединить один входящий питающий кабель и развести его на 5 направлений.

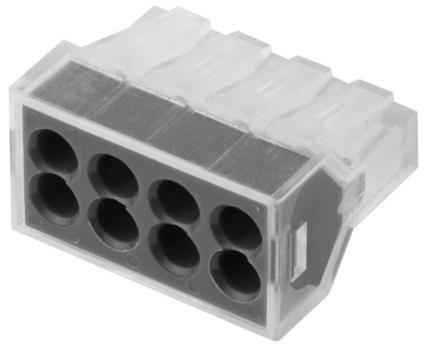

- 8-проводная: применяется в сложных узлах коммутации, когда необходимо запараллелить до 8 проводников в рамках одного потенциала.
Применение
Данный тип клемм разработан в первую очередь для жестких одножильных (монолитных) проводов. Мягкий многопроволочный провод (например, ПВС) вставить в нее без предварительной опрессовки жестким наконечником (НШВИ) физически не получится, так как жилы будут сминаться и пружина не откроется.
Соединение является условно-разборным. Чтобы извлечь провод, необходимо одновременно аккуратно покручивать его вокруг оси и тянуть назад из клеммы.
Техническая информация
| Max сечение провода | 2,5 мм² |
| Min сечение провода | 0,75 мм² |
| Номинальное напряжение | 400 В |
| Номинальный ток | 24 А |
| Количество зажимаемых проводов | 2, 6, 8 шт |
