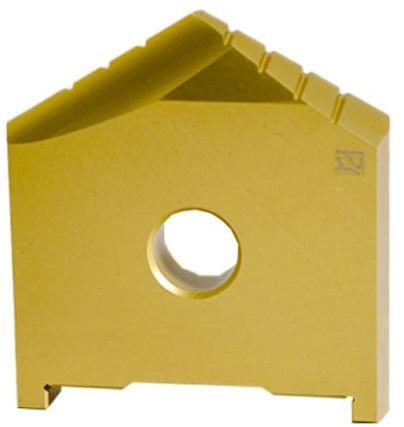

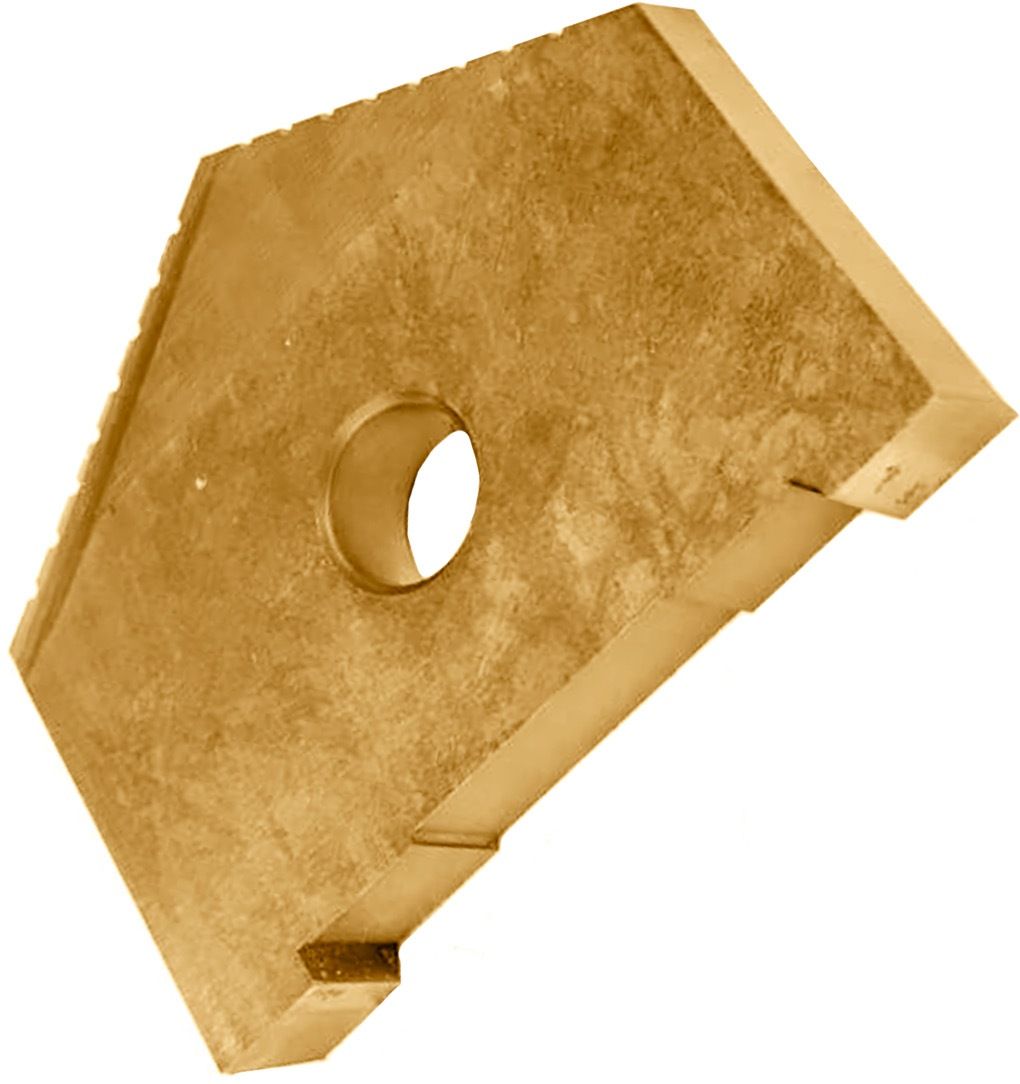

Сверло перовое по металлу (пластина) ГОСТ 25526-82 РИ, сталь Р6М5К5, покрытие TiN

Сверло перовое (пластина) по металлу ГОСТ 25526-82 РИ — это специализированная режущая оснастка, предназначенная для выполнения отверстий большого диаметра в металлических заготовках на сверлильных, расточных и токарных станках. В отличие от спиральных свёрл, перовые свёрла имеют плоскую конструкцию режущей части, что обеспечивает высокую жёсткость и возможность обработки отверстий диаметром до 130 мм. Данное сверло представляет собой сменную пластину, устанавливаемую в специальную державку-борштангу.

Конструкция по ГОСТ 25526-82

В соответствии с ГОСТ 25526-82, перовое сверло состоит из плоской режущей пластины с прямолинейной или фасонной режущей кромкой. Конструкция предусматривает два основных элемента: рабочую часть (сама пластина) и хвостовик пластины для крепления в державке. Пластина имеет отверстие и пазы для фиксации в державке.

Способ крепления и использования

Перовая пластина устанавливается в специальную державку (борштангу), которая закрепляется в шпинделе станка. Крепление осуществляется через технологическое отверстие в пластине, что обеспечивает надёжную фиксацию и исключает смещение под нагрузкой. В процессе работы сверло совершает вращательное и поступательное движение. Благодаря плоской конструкции, перовые свёрла эффективны при сверлении глубоких отверстий большого диаметра, где спиральные свёрла могли бы быть недостаточно жёсткими или потребовали бы предварительного рассверливания.

Материал и покрытие

Оснастка изготовлена из быстрорежущей стали Р6М5К5 — легированного инструментального материала с повышенным содержанием кобальта (аналог западной марки M35). Добавка кобальта значительно увеличивает теплостойкость стали (до 620 - 650 °C) и сохраняет режущие свойства при интенсивных режимах работы. Это делает пластину оптимальным выбором для обработки нержавеющих, жаропрочных и труднообрабатываемых сплавов, где обычные быстрорежущие стали быстро теряют твёрдость из-за разогрева.

На режущую часть нанесено износостойкое покрытие TiN (нитрид титана) золотистого цвета. Покрытие выполняет несколько функций: повышает поверхностную твёрдость, снижает коэффициент трения между инструментом и обрабатываемым материалом, уменьшает налипание стружки, тем самым увеличивая общий срок службы оснастки в 2 - 3 раза по сравнению с непокрытыми аналогами. Кроме того, TiN-покрытие обеспечивает дополнительную теплозащиту режущей кромки, позволяя работать на повышенных режимах резания.

Область применения

Перовые свёрла применяются в тяжёлом машиностроении, энергетике, судостроении и ремонтных работах для сверления глубоких отверстий большого диаметра в заготовках из конструкционных, нержавеющих и жаропрочных сталей. Они незаменимы при обработке крупногабаритных деталей, где требуется высокая жёсткость инструмента и эффективное удаление стружки.

Размеры

Характеристики

• Бренд
  РИ
• Тип/форма сверла
  Перьевое
• ГОСТ
  25526-82
• Единицы измерения
  шт
• Угол проточки, град.



  Угол проточки в градусах, x

  118
• Назначение сверла
  Нержавеющая/высокопрочная сталь
• Материал сверла
  Р6М5К5 TiN

• Перьевые
