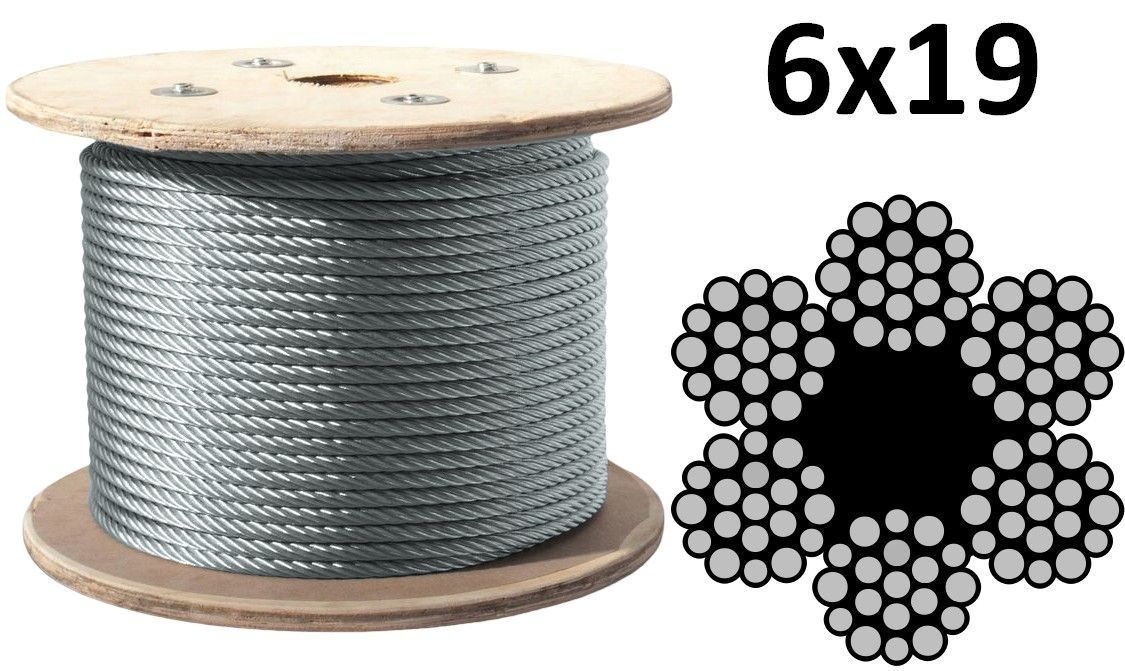

Канат грузовой ГОСТ 2688-80 двойной свивки 6х19, оцинкованная сталь

Оцинкованный грузовой канат ГОСТ 2688-80 двойной свивки 6х19 – высокопрочное проволочное изделие, используемое в качестве подъемного троса в строительстве и промышленности. Многожильная конструкция с мягким органическим сердечником делает его достаточно гибким для удобства строповки грузов и возможности работы с барабанами, блоками, шкивами. Канат грузоподъемный (трос для кранов) способен выдерживать высокие динамические нагрузки и работать в сильнонапряженном состоянии.

Особенности

• Хорошая гибкость;
• Большая плотность заполнения;
• Высокая структурная прочность;
• Устойчивость к интенсивным знакопеременным изгибам;
• Стойкость к абразивному износу.

Материал

Трос выполнен из стали с оцинкованным покрытием. Обладает хорошей устойчивостью к коррозии в пресной воде, на воздухе и в условиях повышенной влажности. Является оптимальным выбором для большинства строительных и такелажных задач внутри помещений и на открытом воздухе. Сохраняет механические свойства при температурах от −35°C до +200°C.

Применение

• Для изготовления канатных строп;
• На подъемных кранах (башенных, козловых, консольных и др);
• На подъемно-транспортных машинах;
• В составе лебедок, талей, подъемников;
• Для буровых установок и лесопогрузочных машин;
• В качестве несущего элемента в подвесных системах и подвижного такелажа.

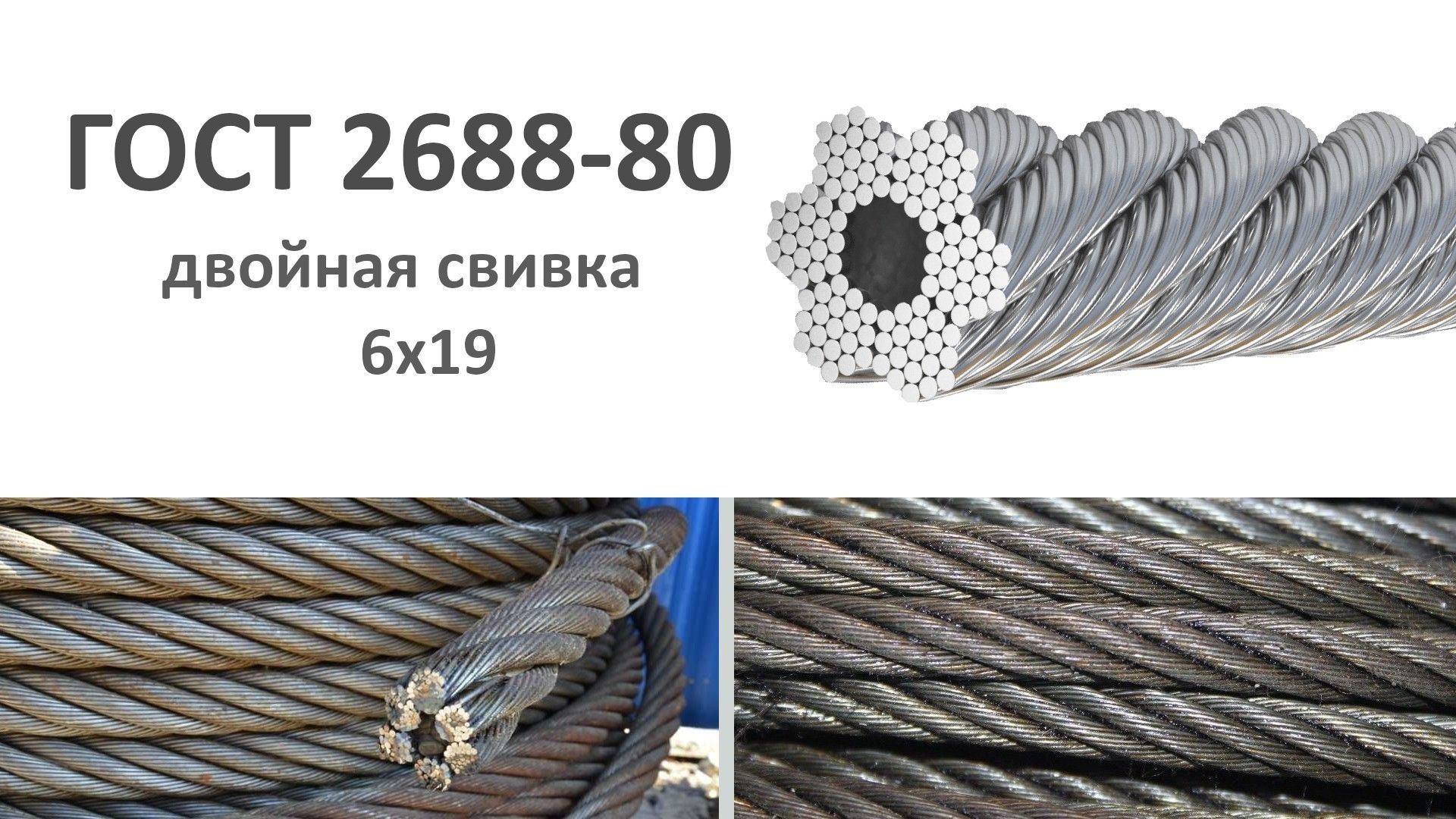

Канат состоит из 6 каболок по 19 в каждой.

Размеры и разрывное усилие

Диаметр					Расчетная площадь сечения всех проволок, мм2	Ориентировочная масса 1000 м смазанного каната, кг	Маркировочная группа, Н/мм2 (кгс/мм2)
Ø каната, мм	Ø проволоки, мм						1570 (160)	1670 (170)	1770 (180)
	Центр	Первый слой	Второй слой	Наружный слой
	х 6	х 6	х 6	х 6			Минимальное разрывное усилие каната (MBL), кН
	6 проволок	36 проволок	36 проволок	36 проволок
3,6	0,26	0,24	0,20	0,26	4,98	48,8	-	-	7,46
3,8	0,28	0,26	0,20	0,28	5,63	55,1	-	-	8,40
4,1	0,30	0,28	0,22	0,30	6,55	64,1	-	-	9,75
4,5	0,32	0,30	0,24	0,32	7,55	73,9	-	-	11,2
4,8	0,34	0,32	0,26	0,34	8,62	84,4	-	-	12,8
5,1	0,36	0,34	0,28	0,36	9,76	95,5	-	-	14,6
5,6	0,40	0,38	0,30	0,40	11,90	116	15,8	16,8	17,8
6,2	0,45	0,40	0,34	0,45	14,47	141	19,2	20,1	21,1
6,9	0,50	0,45	0,38	0,50	18,05	176	24,0	25,5	26,3
7,6	0,55	0,50	0,40	0,55	21,57	211	28,7	30,5	32,3
8,3	0,65	0,55	0,45	0,60	26,15	256	34,8	36,9	38,1
9,1	0,65	0,60	0,50	0,65	31,18	305	41,5	44,1	45,4
9,6	0,70	0,65	0,55	0,70	36,66	358	48,8	51,8	53,4
11	0,80	0,75	0,60	0,80	47,19	461	62,8	66,7	68,8
12	0,85	0,80	0,65	0,85	53,87	527	71,7	76,2	78,5
13	0,90	0,85	0,70	0,90	61,00	596	81,2	86,8	89,0
14	1,00	0,95	0,75	1,00	74,40	728	98,9	105	108
15	1,10	1,00	0,80	1,10	86,28	844	114	122	125
16,5	1,20	1,10	0,90	1,20	104,61	1025	139	147	152
18	1,30	1,20	1,00	1,30	124,73	1220	166	176	181
19,5	1,40	1,30	1,05	1,40	143,61	1405	191	203	209
21	1,50	1,40	1,15	1,50	167,03	1635	222	236	243
22,5	1,60	1,50	1,20	1,60	188,78	1850	251	267	275
24	1,70	1,60	1,30	1,70	215,49	2110	287	304	314
25,5	1,80	1,70	1,40	1,80	244,00	2390	324	345	356
27	1,90	1,80	1,50	1,90	274,31	2685	365	388	399
28	2,00	1,90	1,50	2,00	297,63	2910	396	421	434
30,5	2,20	2,10	1,60	2,20	356,72	3490	475	504	520
32	2,30	2,20	1,70	2,30	393,06	3845	523	556	573
33,5	2,40	2,30	1,80	2,40	431,18	4220	574	610	629
37	2,60	2,50	2,00	2,60	512,79	5015	683	725	748
39,5	2,80	2,60	2,20	2,80	586,59	5740	781	828	856
42	3,00	2,80	2,30	3,00	668,12	6535	890	945	975
44,5	3,20	3,00	2,40	3,20	755,11	7385	1000	1035	1075
47,5	3,40	3,20	2,60	3,40	861,98	8430	1145	1185	1230
51	3,60	3,40	2,80	3,60	976,03	9545	1295	1340	1395
56	4,00	3,80	3,00	4,00	1190,53	11650	1580	1635	1705

Маркировочная группа канатов без покрытия 1570-1770 Н/мм², с покрытием 1470-1870 Н/мм².

Характеристики

• ГОСТ
  2688-80
• Единицы измерения
  м.п.
• Гибкость троса

  Гибкость троса – способность стального каната изгибаться без нарушения структуры и потери его прочности. Степень гибкости можно определить по количеству жил (проволок) – чем их больше, тем мягче и гибче трос.



  Жесткий трос



  Трос средней жесткости



  Мягкий трос

  Мягкий
• Материал
  Оцинкованная сталь

• мягкие
