Винт с полукруглой головкой с прессшайбой DIN 967, никелированная сталь

Винт с полукруглой головкой и интегрированной прессшайбой выполнен в строгом соответствии с немецким стандартом DIN 967. Данная конструкция разработана специально для надежного соединения тонких металлических листов и деталей, где критически важно предотвратить деформацию материала и способствует равномерному прижатию. Крепеж имеет полную метрическую резьбу с крупным шагом и стандартным полем допуска 6g, что гарантирует совместимость с обычными метрическими гайками и резьбовыми отверстиями. На головку нанесен крестообразный шлиц типа PH (Phillips), который гарантирует надежное сцепление с инструментом и эффективную передачу крутящего момента. Изготовлен из углеродистой стали с финишным гальваническим никелевым покрытием, что придает крепежу не только привлекательный, блестящий внешний вид, но и обеспечивает надежную защиту от коррозии в условиях нормальной влажности.

Особенности

• Увеличенная опорная поверхность под головкой выполняет функцию несъемной шайбы, что предотвращает продавливание тонких материалов при затяжке, защищает декоративное покрытие листа от повреждений и равномерно распределяет нагрузку по поверхности.
• Конструкция «головка+прессшайба» ускоряет монтаж, так как исключает необходимость надевать отдельную шайбу на винт, что удобно при работе на конвейере или в труднодоступных местах.
• Крестообразный шлиц PH обеспечивает глубокую посадку биты и центрирование усилия, что особенно важно при создании плотных соединений с большим усилием затяжки.
• Метрическая резьба 6g с крупным шагом позволяет использовать винт как для глухих резьбовых отверстий, так и в сочетании с любыми стандартными гайками.
• Никелирование придает винту эстетичный вид (яркий металлический блеск), устойчивость к потускнению и достаточную антикоррозийную защиту для внутренних работ и эксплуатации в сухих помещениях.

Аналог DIN 967

• ГОСТ 11644-75

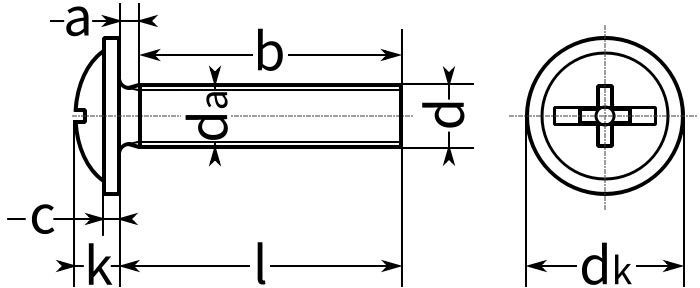

Размеры

Резьба, d	М3	М3,5	М4	М5	М6	М8
Длина, l	4-30	5-40	5-40	6-45	8-60	10-60
Высота подголовника, a	1	1,2	1,4	1,6	2	2,5
Длина резьбы, b	I-a
Значение, da	3,6	4,1	4,7	5,7	6,8	9,2
Диаметр головки, dk	7,5	9,0	10,0	11,5	14,5	19,0
Высота головки, k	2,35	2,6	3,05	3,55	4,55	5,9
Высота прессшайбы, c	0,8	0,9	1,1	1,35	1,8	2,2

все размеры указаны в мм

Характеристики

• DIN
  967
• ГОСТ
  11644-75
• Единицы измерения
  шт
• Шлиц
  Phillips (PH)
• Форма головки
  Прессшайба
• Размер шага резьбы
  Крупный (обычный)
• Материал
  Сталь никелированная
• Название на упаковке (ориг. название)
  Cross recessed pan head screws with collar

• С крестообразным шлицем
