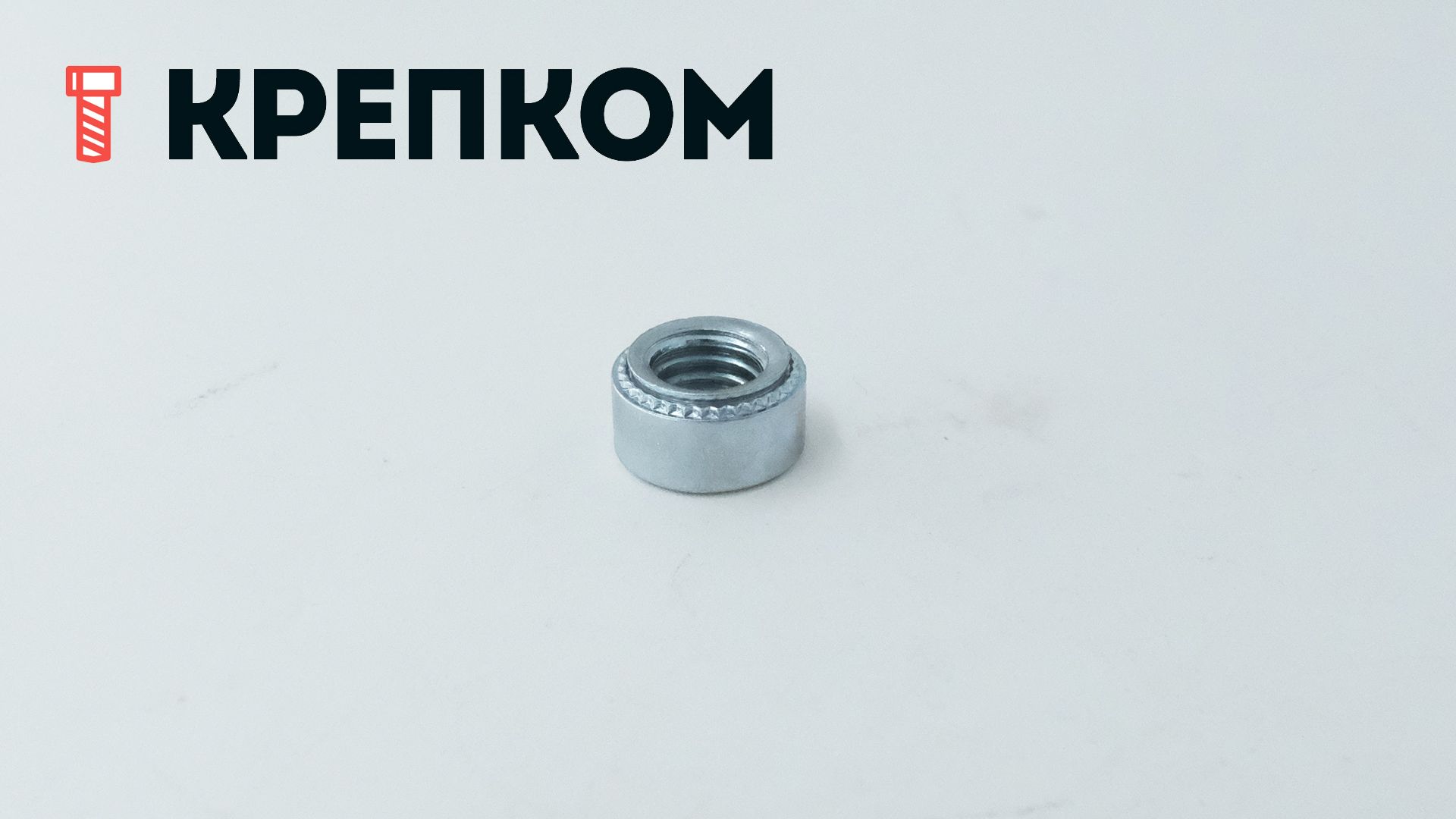

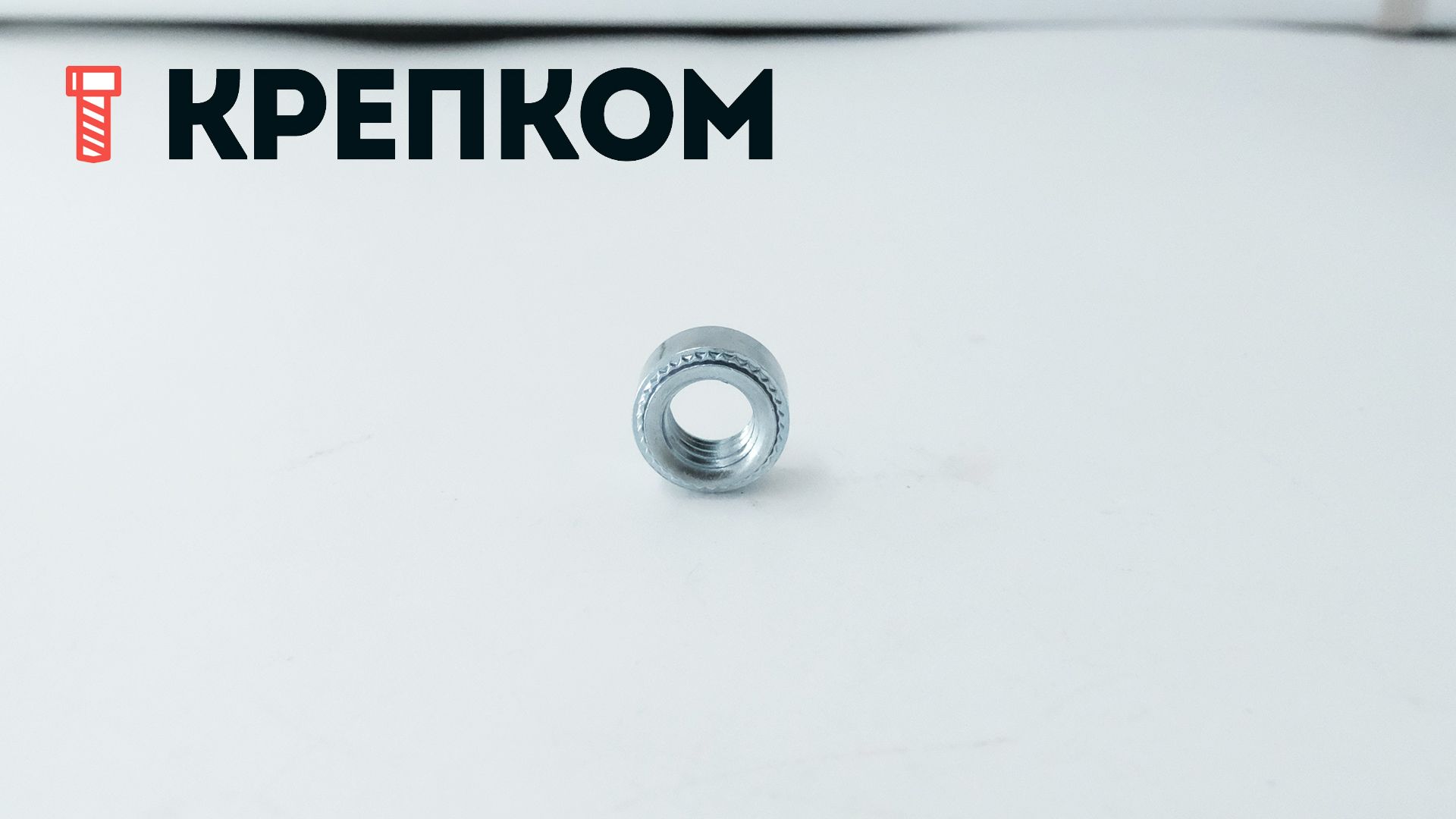

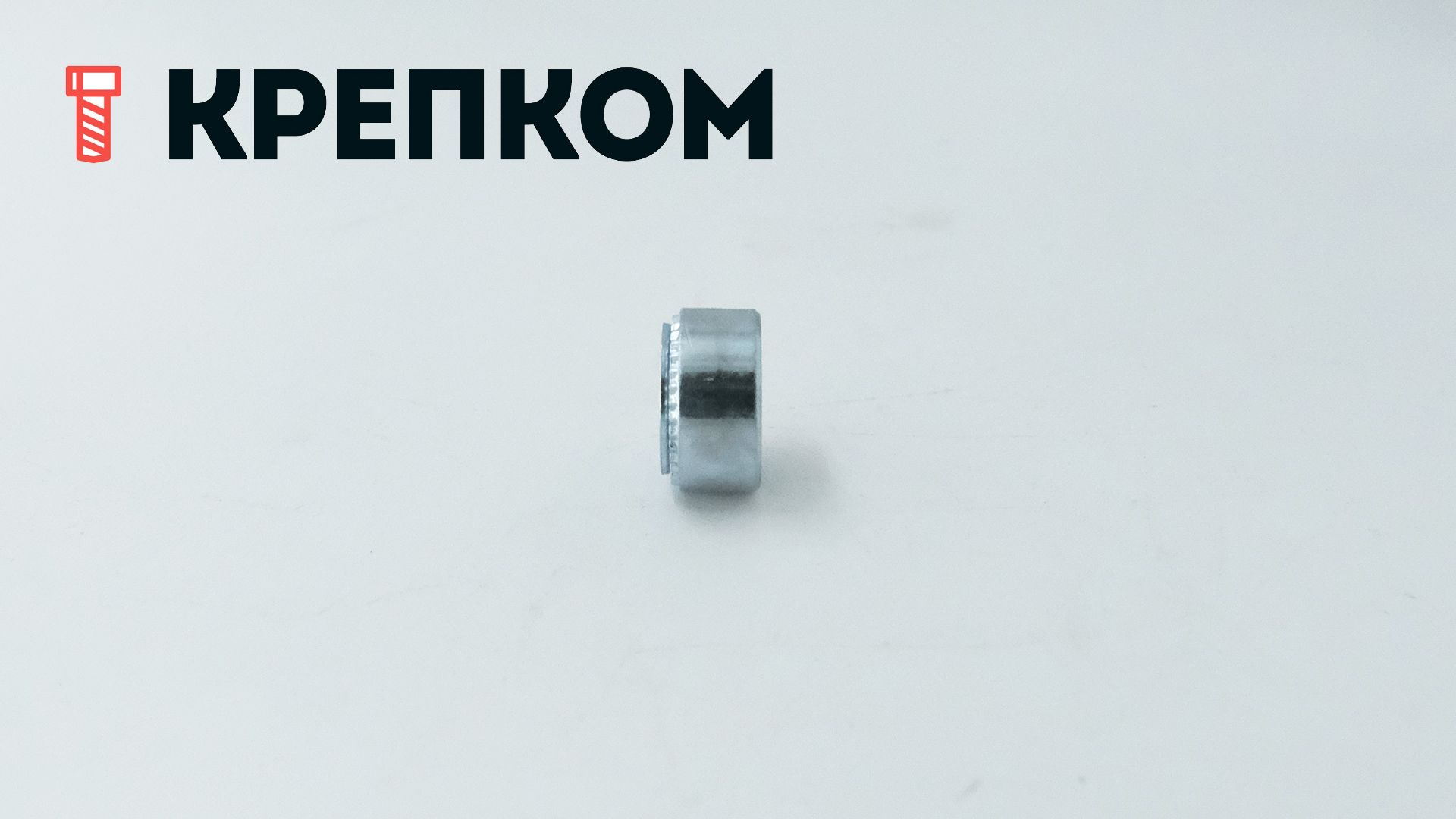

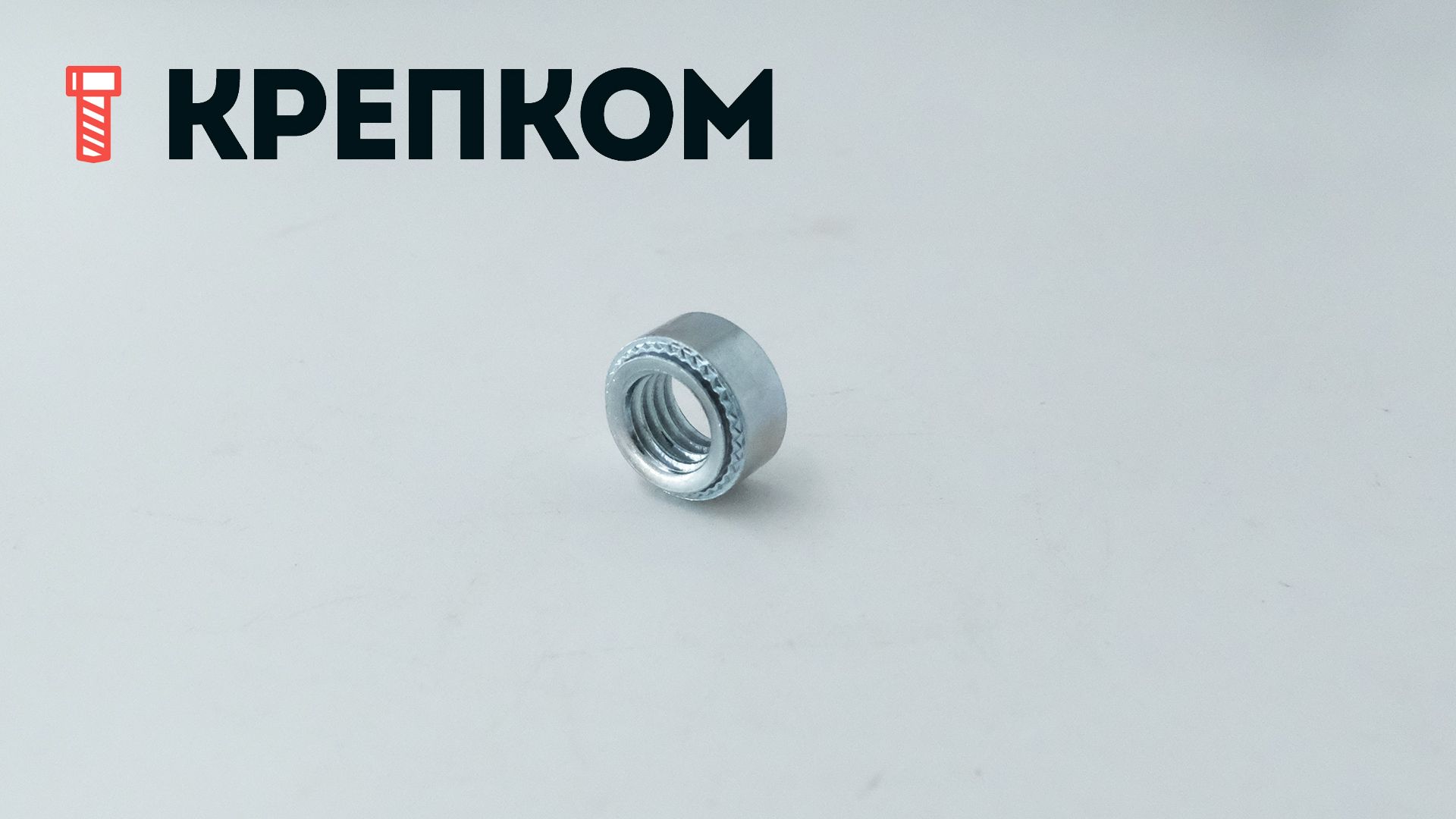

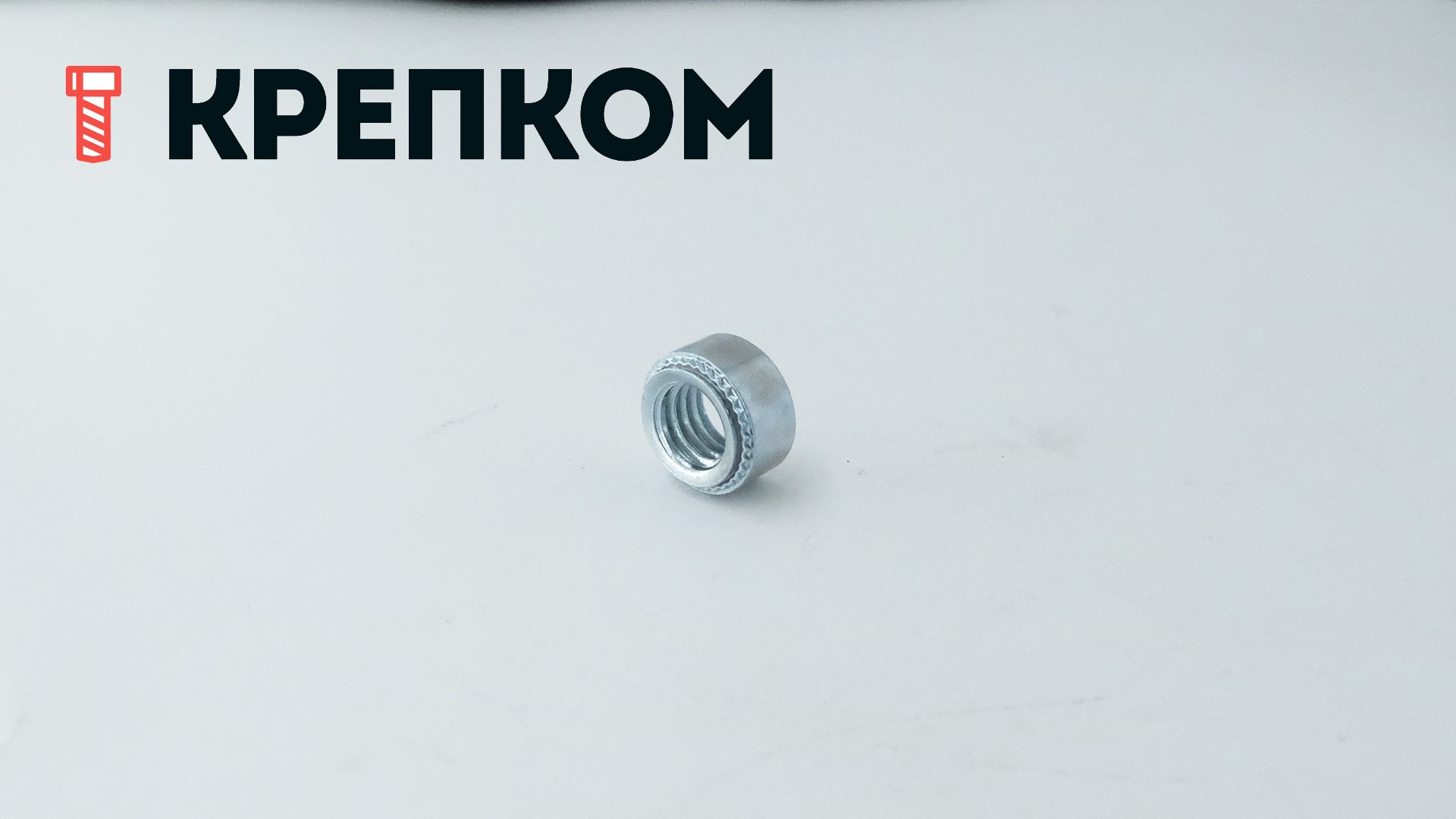

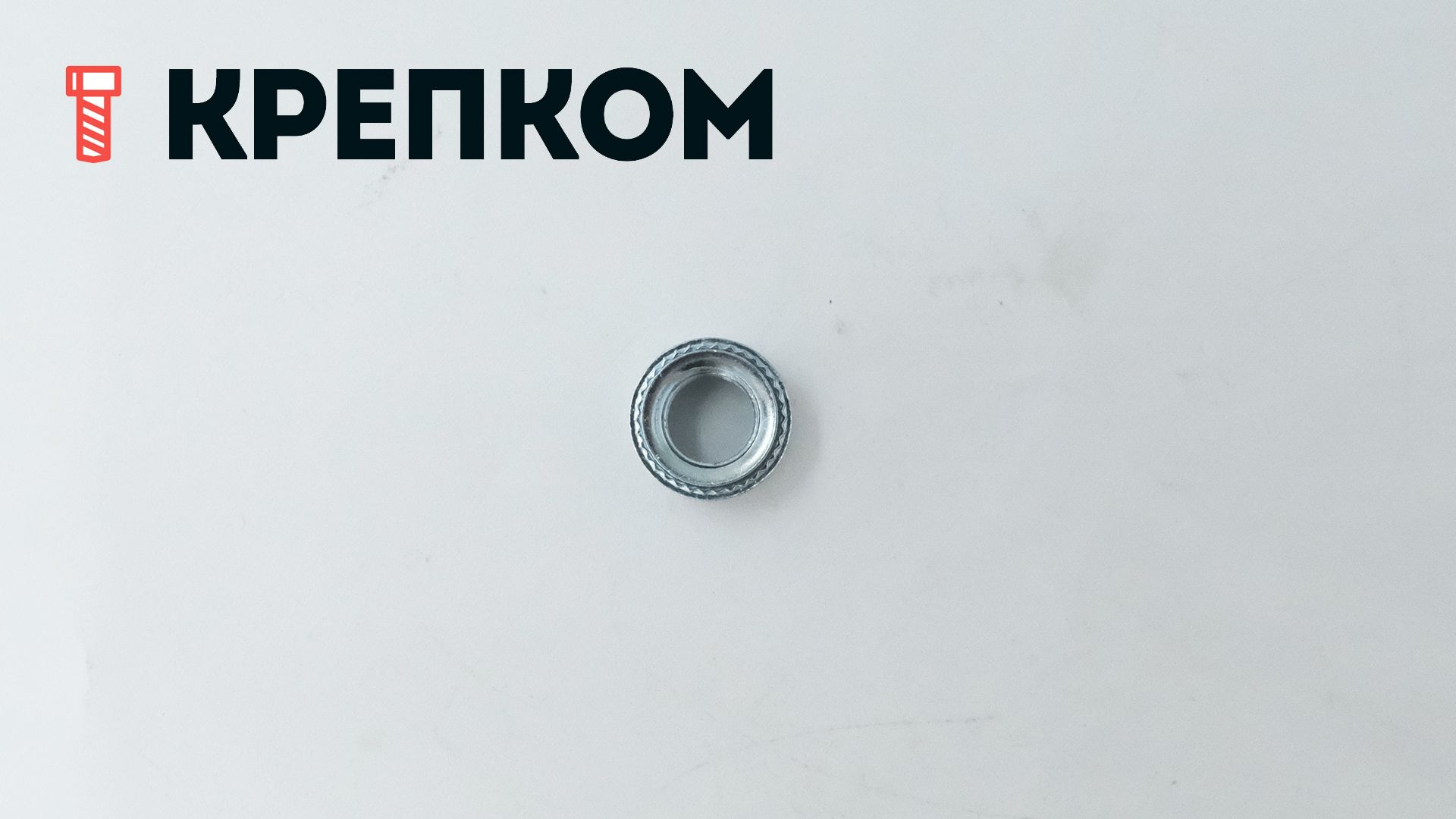

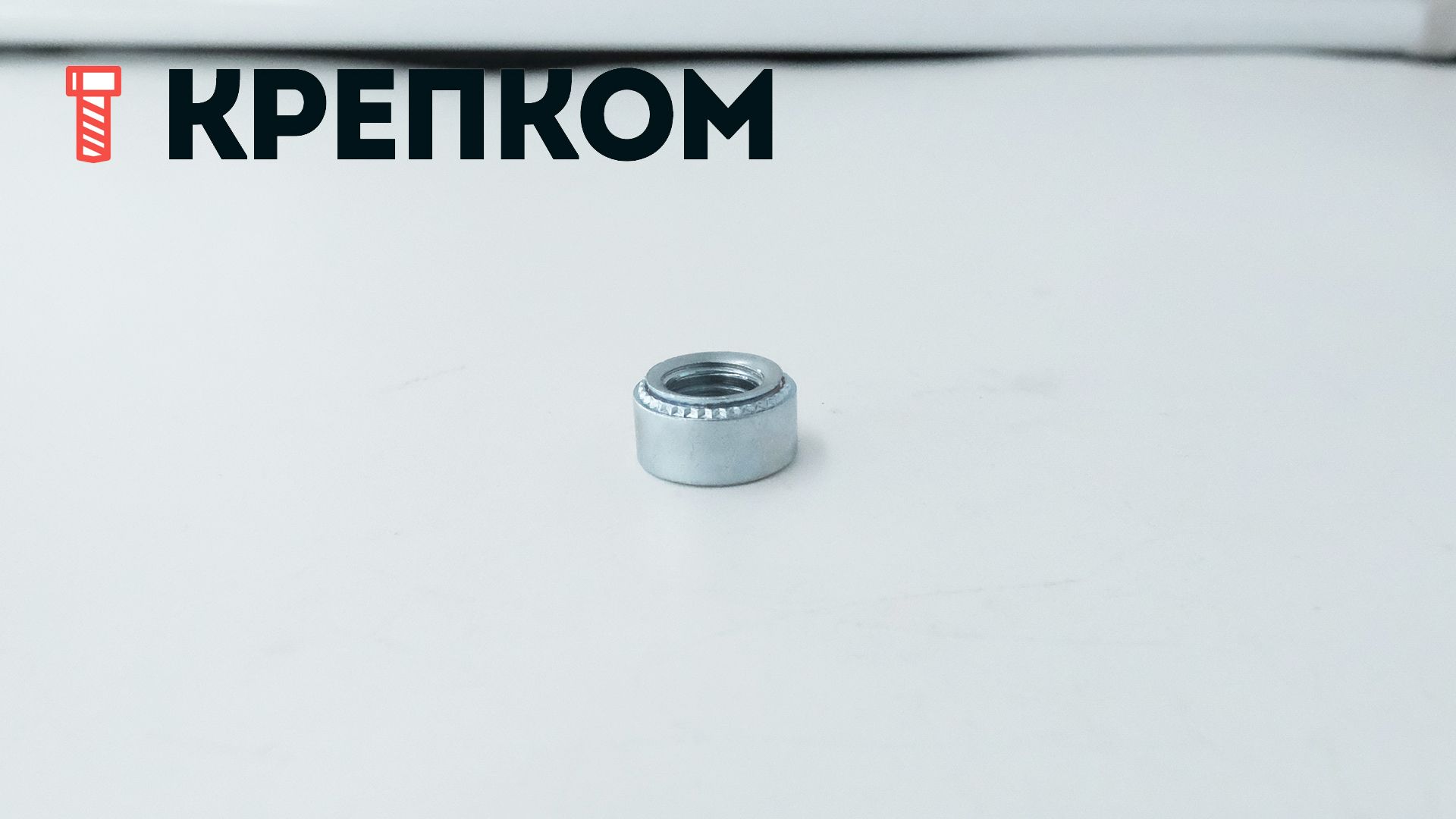

Гайка запрессовочная тип S (30302), оцинкованная сталь
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Анастасия
7 (921) 091-15-13- Для создания усиленной внутренней резьбы в металлических листах минимальной толщиной от 0,8 до 3,2 мм.
- Для металлов (пластичная сталь, алюминий) твердостью до HRB 80 (Роквелл).
- Метрическая резьба от М2 до М12 для стандартных болтов, винтов и шпилек.
- Стойкое к нагрузкам и кручению соединение в листовом металле.
- Прочная и долговечная точка крепления, выдерживающая многократное свинчивание и развинчивание без повреждения резьбы.
- Процесс установки занимает секунды с помощью пресс-оборудования.
- Не подлежит демонтажу и повторному использованию.
- Материал: оцинкованная сталь.
- 1
- 2
Запрессовочная гайка круглая типа S (HCN) 30302 предназначена для создания прочной и долговечной резьбовой точки крепления в тонколистовом металле (от 0,8 мм). Идеально подходит для случаев, когда требуется усиленная внутренняя резьба, особенно в условиях повторных сборок и разборок. Применяется в машиностроении, производстве электротехнического оборудования, корпусов приборов, мебели из металла и других отраслях, где важны надёжность и точность крепления.
Конструкция
Гайка для запрессовки имеет круглую форму с уникальной конструкцией:
- Обратный конус с зубчатым кольцом на установочной части обеспечивает надёжную фиксацию в материале и предотвращает проворачивание.
- Кольцевая канавка на корпусе позволяет деформируемому металлу «затекать» в неё при запрессовке, создавая механическую блокировку.
- После монтажа гайка полностью утапливается в лист с обратной стороны, не выступая за плоскость изделия.
- Метрическая резьба (от М2 до М12) соответствует классу точности 6Н, что гарантирует совместимость со стандартным крепежом.
Материал и покрытие
Пресс-гайка изготовлена из углеродистой стали с твёрдостью HRB 80-100 (по Роквеллу). Эта высокая твердость гарантирует, что резьба не будет сорвана или деформирована при затяжке и эксплуатации, выдерживая значительные механические нагрузки. Поверхность покрыта цинком, что гарантирует устойчивость к коррозии и продлевает срок службы даже при эксплуатации во влажной среде (например, на улице или в неотапливаемых помещениях).
Особенности применения
- Подходит для установки в листовой металл твердостью не выше HRB 80 (материал основания должен быть мягче гайки).
- Не требует дополнительной обработки отверстия после сверления или пробивки.
- Монтаж осуществляется без ударных нагрузок — с помощью пресса или специального оборудования, что исключает повреждение детали.
- После установки гайка становится несъёмной и одноразовой, обеспечивая стабильное и долговечное соединение.
- Высокая точность позиционирования и устойчивость к провороту даже при многократном использовании резьбы.
Преимущества
- Простой и быстрый монтаж.
- Надёжная фиксация без проворачивания.
- Защита от коррозии благодаря цинковому покрытию.
- Подходит для автоматизированного производства.
- Обеспечивает прочное резьбовое соединение в тонких металлических листах.
Размеры
| Резьба х шаг, мм | Диаметр отверстия P+0,05-0, мм | Минимальная толщина листа Е, мм | Внешний диаметр В±0,13, мм |
Высота С±0,13, мм |
Диаметр юбки А±0,13, мм | Высота юбки D±0,13, мм | Минимальное расстояние от края, мм |
| М2х0,4 | 4,25 |
0,8 1,0 1,4 2,3 |
6,3 | 1,5 | 4,22 |
0,76 0,97 1,37 2,21 |
5 |
| М2,5х0,4 |
4,25 |
0,8 1,0 1,4 2,3 |
6,3 |
1,5 |
4,22 |
0,76 0,97 1,37 2,21 |
5 |
| М3х0,5 |
4,25 |
0,8 1,0 1,4 2,3 |
6,3 |
1,5 |
4,22 |
0,76 0,97 1,37 2,21 |
5 |
| М3,5х0,6 |
4,25 |
0,8 1,0 1,4 2,3 |
7,10 |
1,5 |
4,22 |
0,76 0,97 1,37 2,21 |
6 |
| М4х0,7 | 5,40 |
0,8 1,0 1,4 2,3 |
7,90 | 2,00 | 5,38 |
0,76 0,97 1,37 2,21 |
6,7 |
| М5х0,8 | 6,40 |
0,8 1,0 1,4 2,3 |
8,70 | 2,00 | 6,38 |
0,76 0,97 1,37 2,21 |
7 |
| М6х1 | 8,75 |
1,2 1,4 2,3 3,2 |
11,05 | 4,08 | 8,72 |
1,15 1,37 2,21 3,05 |
8,7 |
| М8х1,25 | 10,50 |
1,4 2,3 3,2 |
12,65 | 5,47 | 10,44 |
1,37 2,21 3,05 |
9,5 |
| М10х1,5 | 14,00 |
2,3 3,2 |
17,35 | 7,48 | 13,94 |
2,21 3,05 |
12 |
| М12 | 14,5 | 2,3 | - | 7,1 | 14,85 | 2,9 | 17 |
Установка
- В заранее проделанное отверстие вставляется юбка гайки.
- При помощи специального оборудования производится запрессовка в лист металла.
- Ответная деталь с помощью болта устанавливается с противоположной стороны.
Характеристики
-
Единицы измеренияшт
-
МатериалОцинкованная сталь
