Шайба стопорная Schnorr усиленная, тип VS (88121), сталь без покрытия
- Предотвращает отвинчивание резьбовых изделий под воздействием вибрации.
- Тип шайбы: стопорная Schnorr, тип VS (арт. 88121).
- Имеет форму тарельчатой пружины, но с трапециевидным поперечным сечением и зазубринами с обеих сторон.
- Увеличенная толщина обеспечивает большее усилие предварительной затяжки.
- Является заменой традиционных пружинных шайб.
- Тип VS используется для болтов/винтов класса прочности 8.8 и 10.9.
- Равномерное распределение нагрузки по кольцу исключает изгибающие моменты и деформацию стержня болта.
- Материал шайбы - сталь.
- Для крепежа с метрической резьбой от M5 до M30 и дюймовой от 3/16 до 1 1/8.
руб.
руб.
руб.
руб.
руб.
руб.
руб.

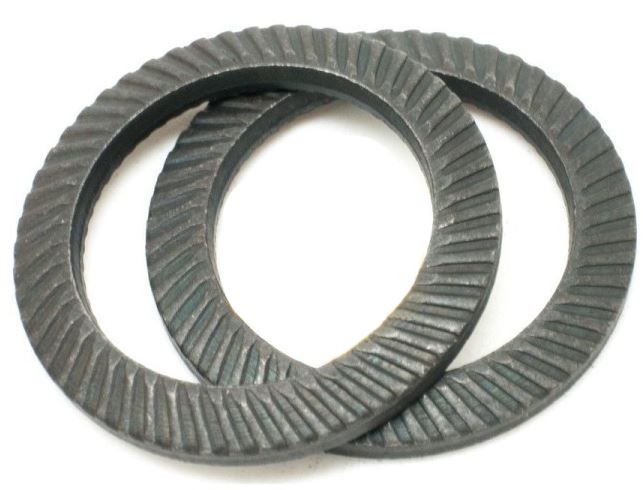

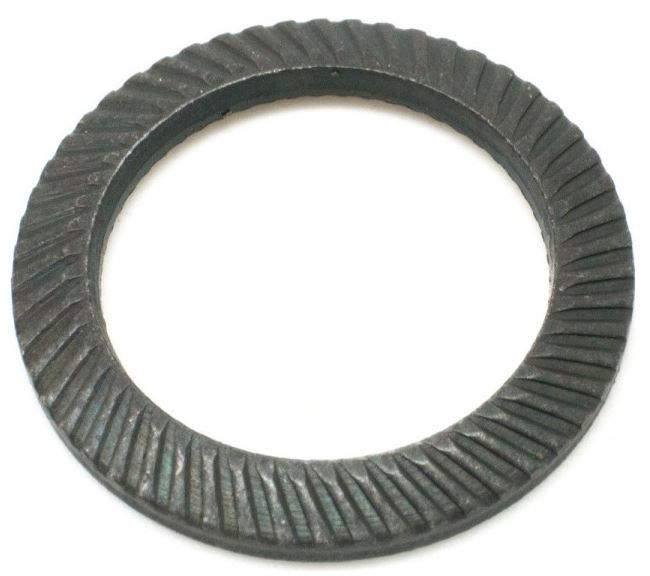

Оригинальная стопорная шайба с насечками Schnorr тип VS используется для надежной фиксации болтовых креплений, предотвращая самоотвинчивание в условиях воздействия вибрации. Разработана основе тарельчатой пружины с трапециевидным поперечным сечением с двусторонними насечками, что обеспечивает защиту от развинчивания при динамических нагрузках. Контрящий эффект обеспечивается не только за счет сил трения, но и механического запирания. По эффективности блокировки сопоставима с клиновыми стопорными шайбами.
Шайба типа VS арт. 88121 - усиленная, в отличие от типа S, имеет большую толщину при том же внутреннем и внешнем диаметре и применяется для болтов с размерами от М5 до М30 классов прочности 8.8 и 10.9 для более высоких моментов затяжки.
Применение
Шайба Schnorr VS подходит для крепежа с любым типом головки, кроме потайной, т. к. внешний диаметр соответствует диаметру цилиндрической головки винта. Применима для отверстий с зазором (при использовании с двух сторон отверстия).
Для обеспечения надежного стопорения тарельчатая рифленая шайба устанавливается выпуклой стороной к головке болта или к гайке. Не допускается монтаж по две шайбы или с дополнительной плоской шайбы.
Области применения включают автомобилестроение, станкостроение и промышленное строительство. Используются, например, в газонокосилках, конвейерах, электротехнике, текстильных и металлообрабатывающих станках.
Преимущества
- Высокая устойчивость к вибрации благодаря конической форме и зубчатой поверхности.
- Равномерное распределение нагрузки по кольцу исключает изгибающие моменты и деформацию стержня болта.
- Чрезвычайно высокая защита от потери усилия предварительного натяжения.
- Более толстое поперечное сечение обеспечивает более высокие моменты затяжки.
- Скользящие поверхности зубьев предотвращают повреждение компонентов.
Размеры
| Под резьбу | d1 | d2 | s | h (max) | |
| метрическую | дюймовую | ||||
| М5 | 3/16 | 5,3 | 9 | 0,9 | 1,3 |
| М6 | - | 6,4 | 10 | 0,9 | 1,4 |
| М8 | 5/16 | 8,4 | 13 | 1,1 | 1,7 |
| М10 | 3/8 | 10,5 | 16 | 1,4 | 2,0 |
| М12 | - | 13 | 18 | 1,4 | 2,1 |
| М14 | 9/16 | 15 | 22 | 1,4 | 2,2 |
| М16 | 5/8 | 17 | 24 | 1,9 | 2,6 |
| М18 | - | 19 | 27 | 1,9 | 2,7 |
| М20 | - | 21 | 30 | 1,9 | 2,8 |
| М22 | 7/8 | 23 | 33 | 1,9 | 3,0 |
| М24 | - | 25,6 | 36 | 2,4 | 3,4 |
| М27 | - | 28,6 | 39 | 2,4 | 3,5 |
| М30 | 1 1/8 | 31,6 | 45 | 2,4 | 3,8 |
все размеры указаны в мм
Характеристики
-
Бренд
-
Тип шайбыСтопорная
-
DIN9250-VS
-
Единицы измеренияшт
-
МатериалСталь
-
Название на упаковке (ориг. название)SCHNORR safety washers with serrations on both sides, form VS= extra strong, screws with property class 8.8 / 10.9
