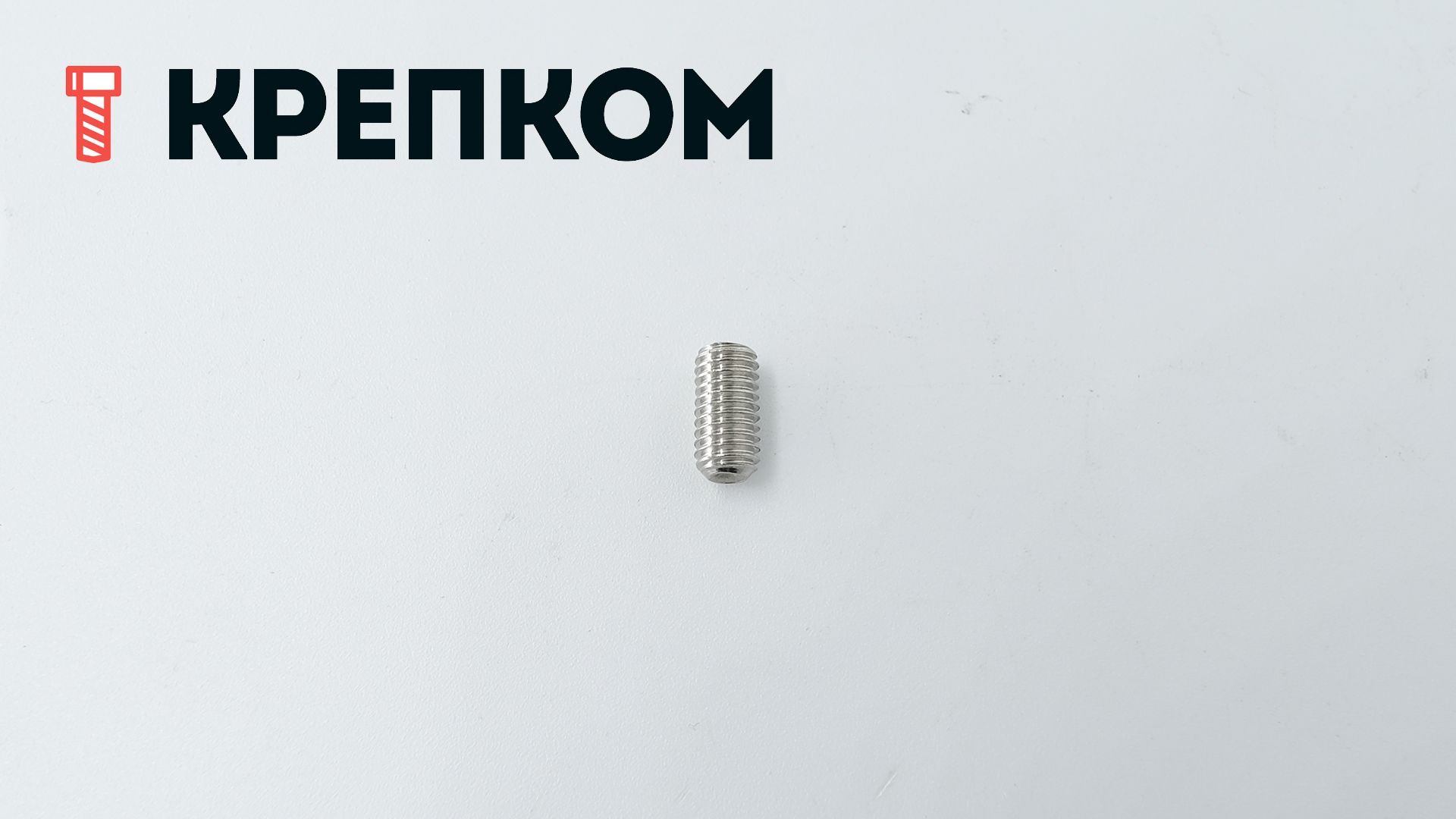

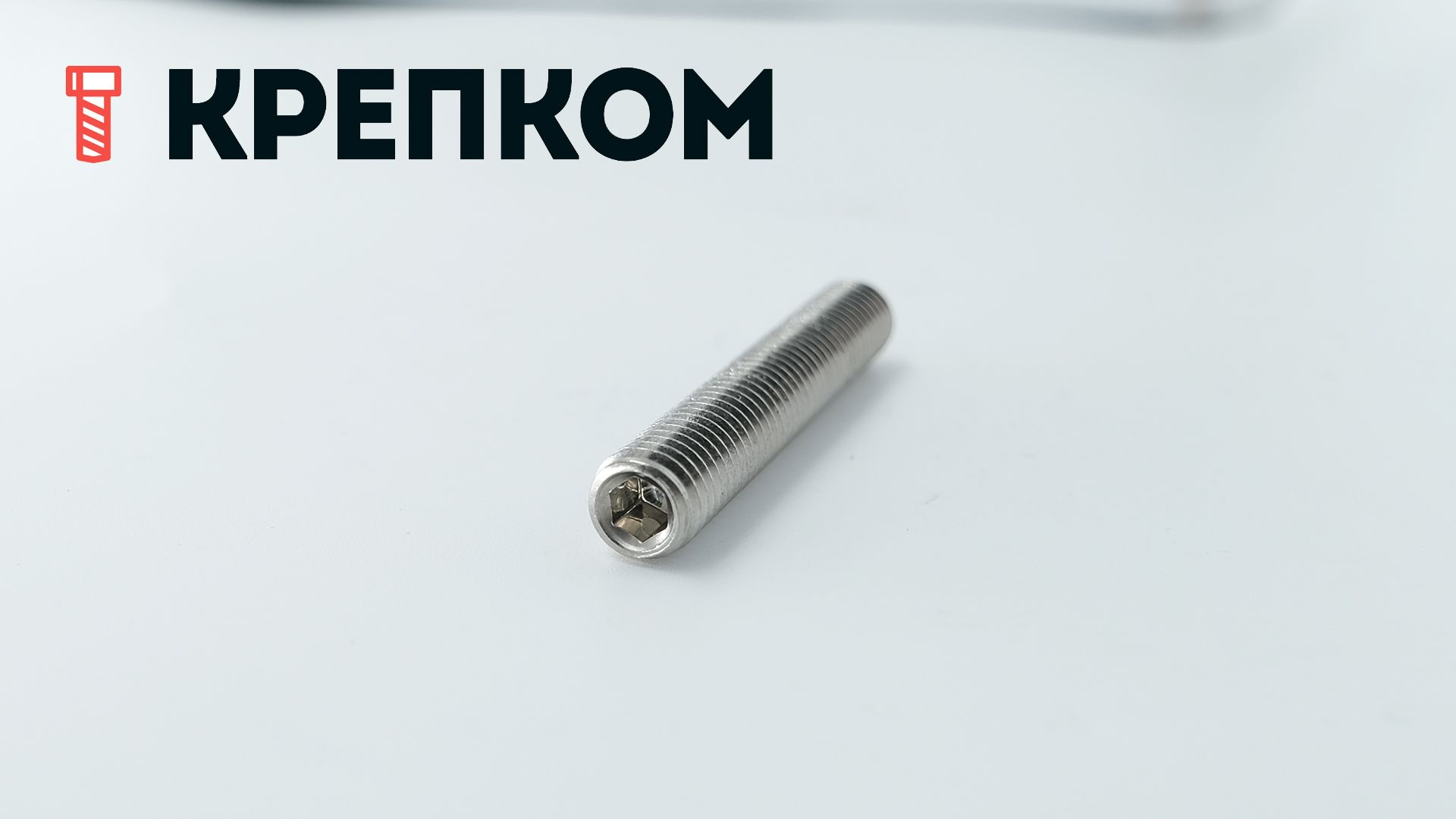

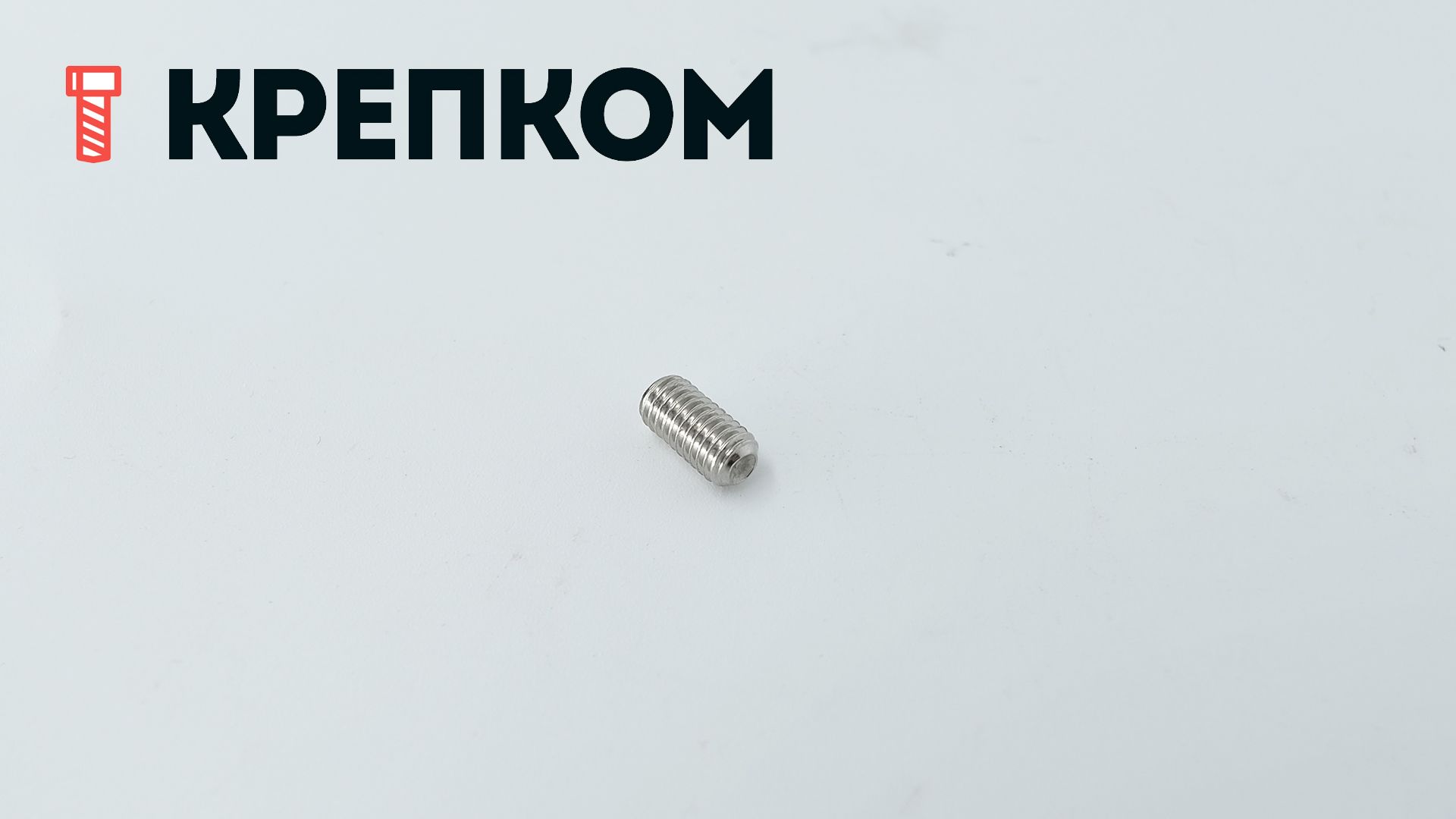

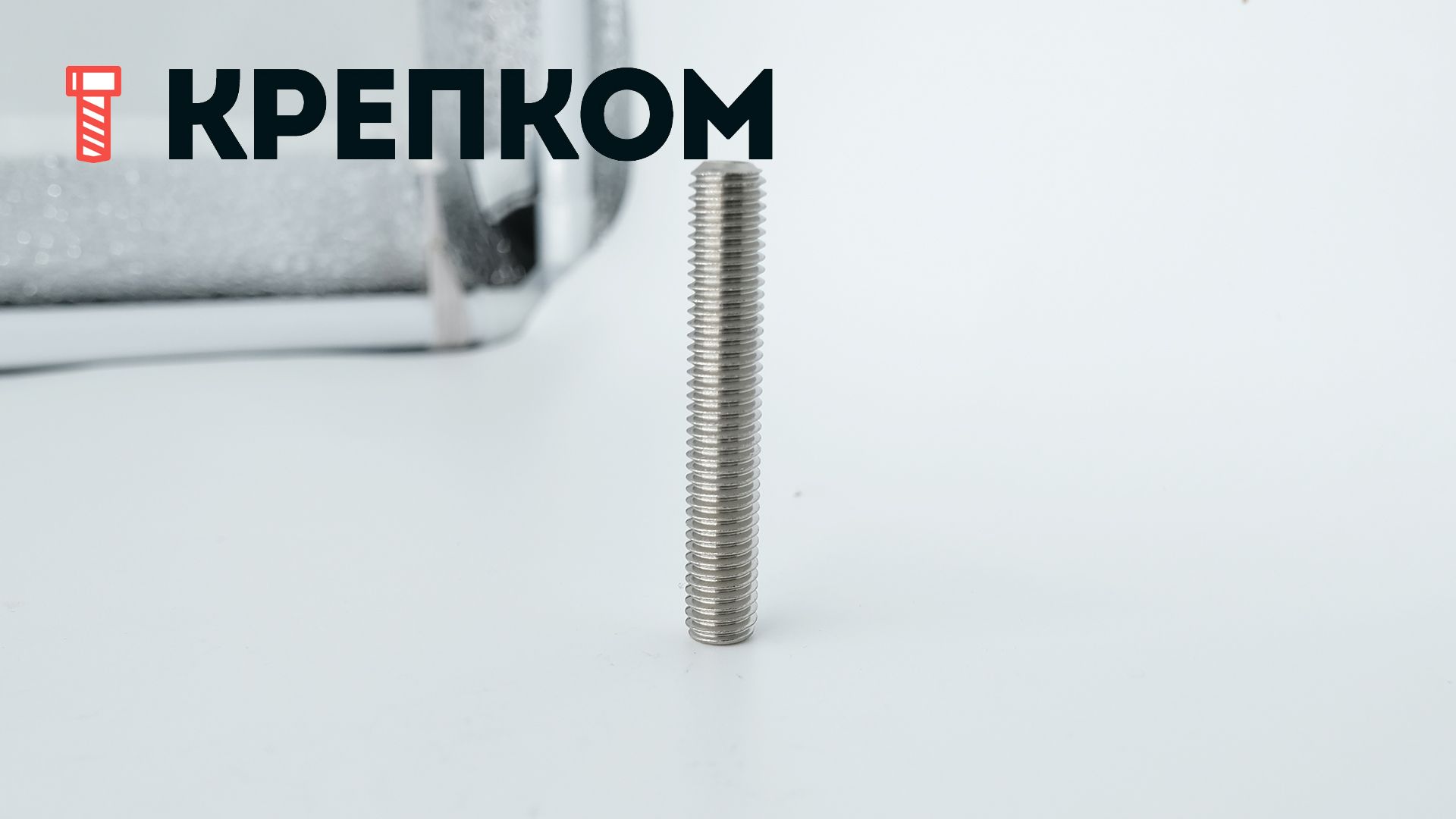

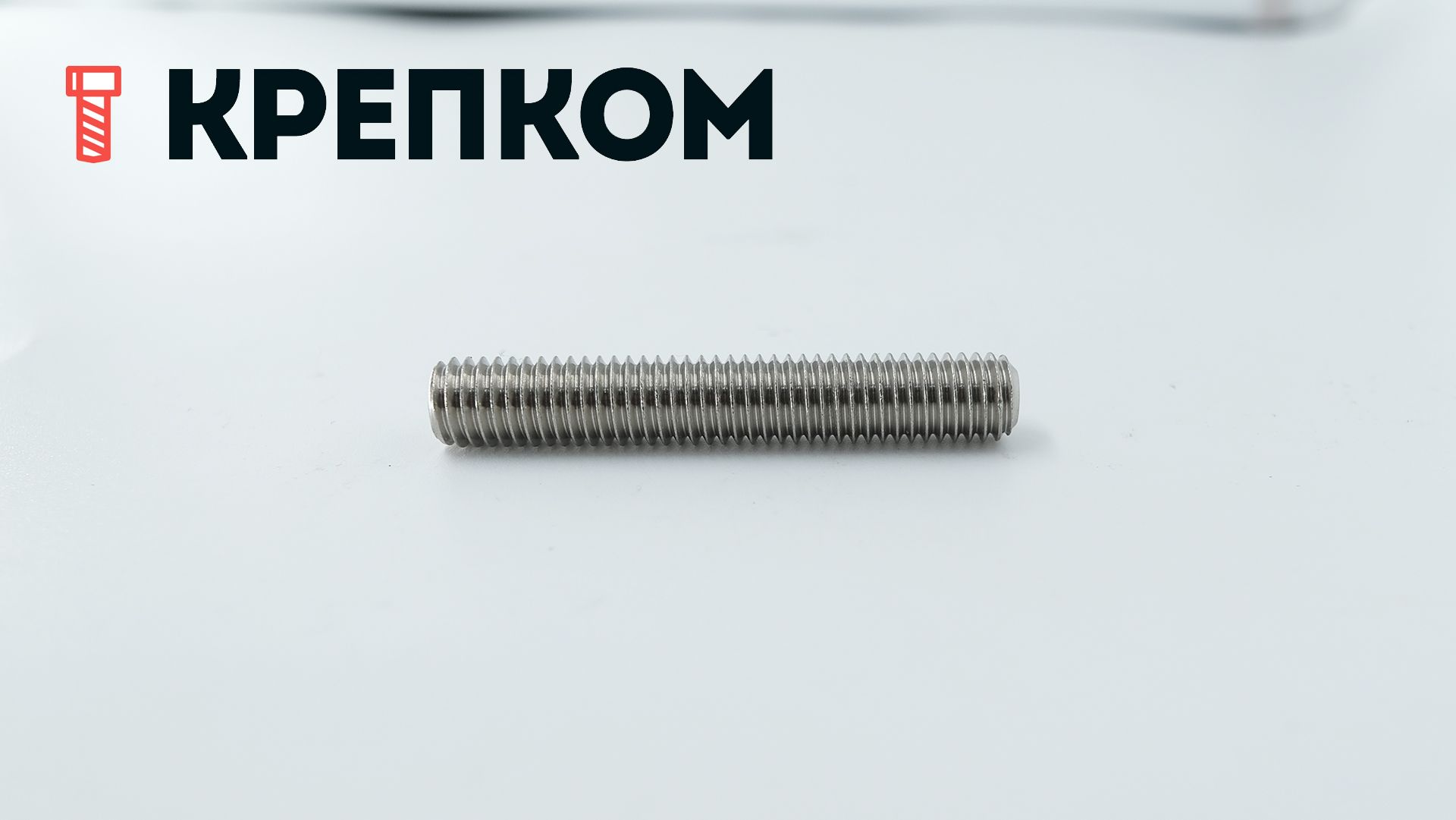

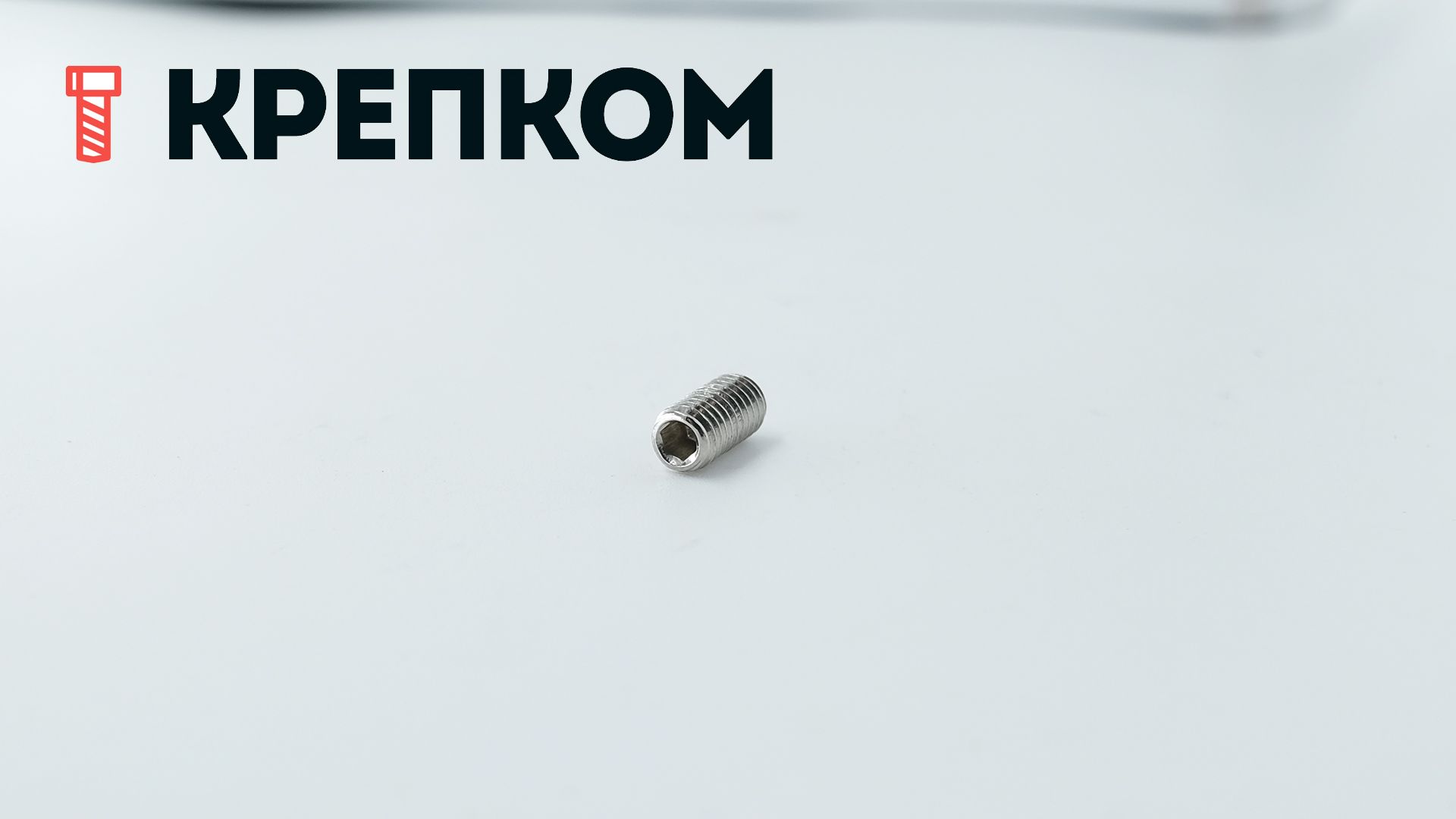

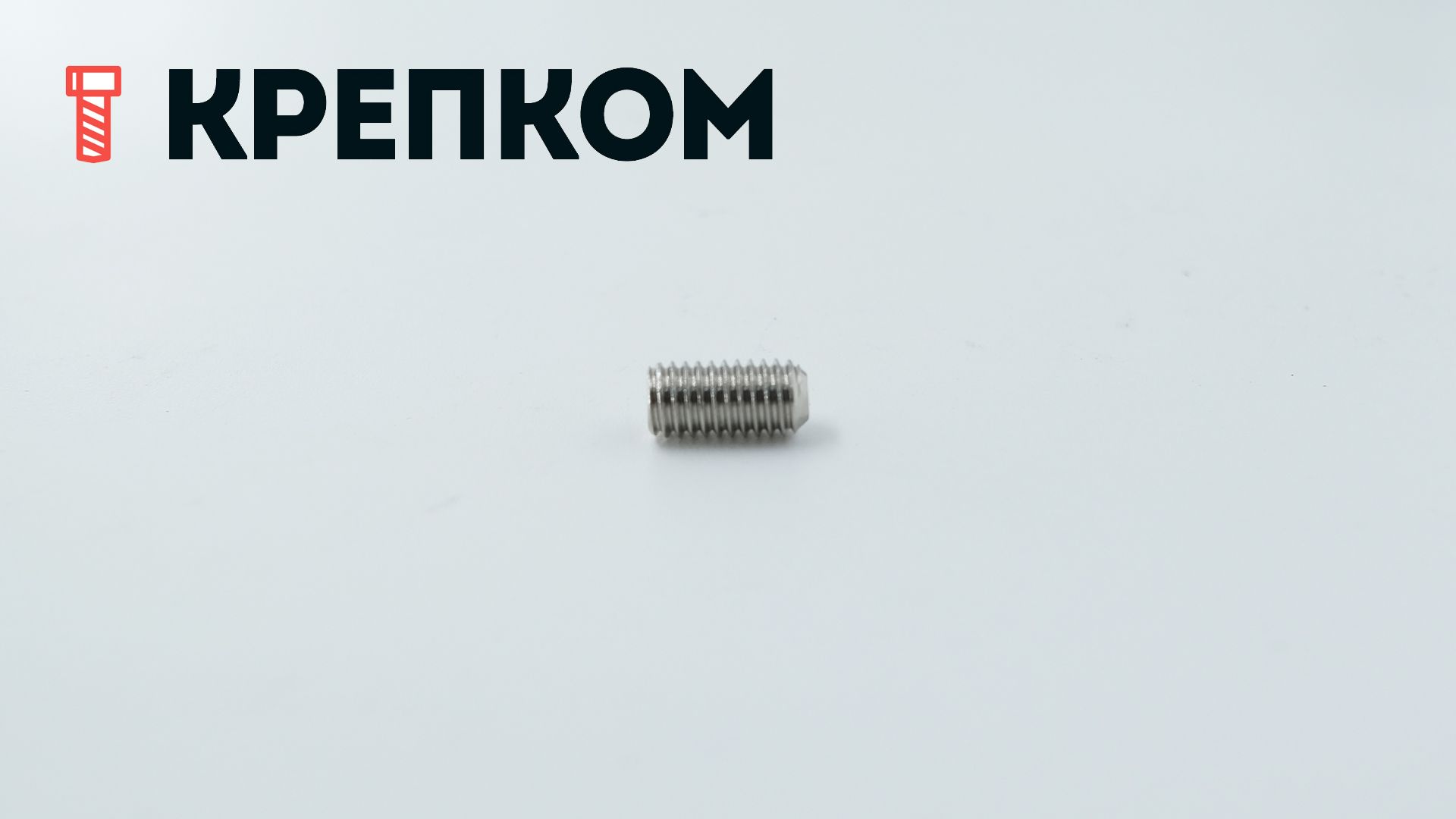

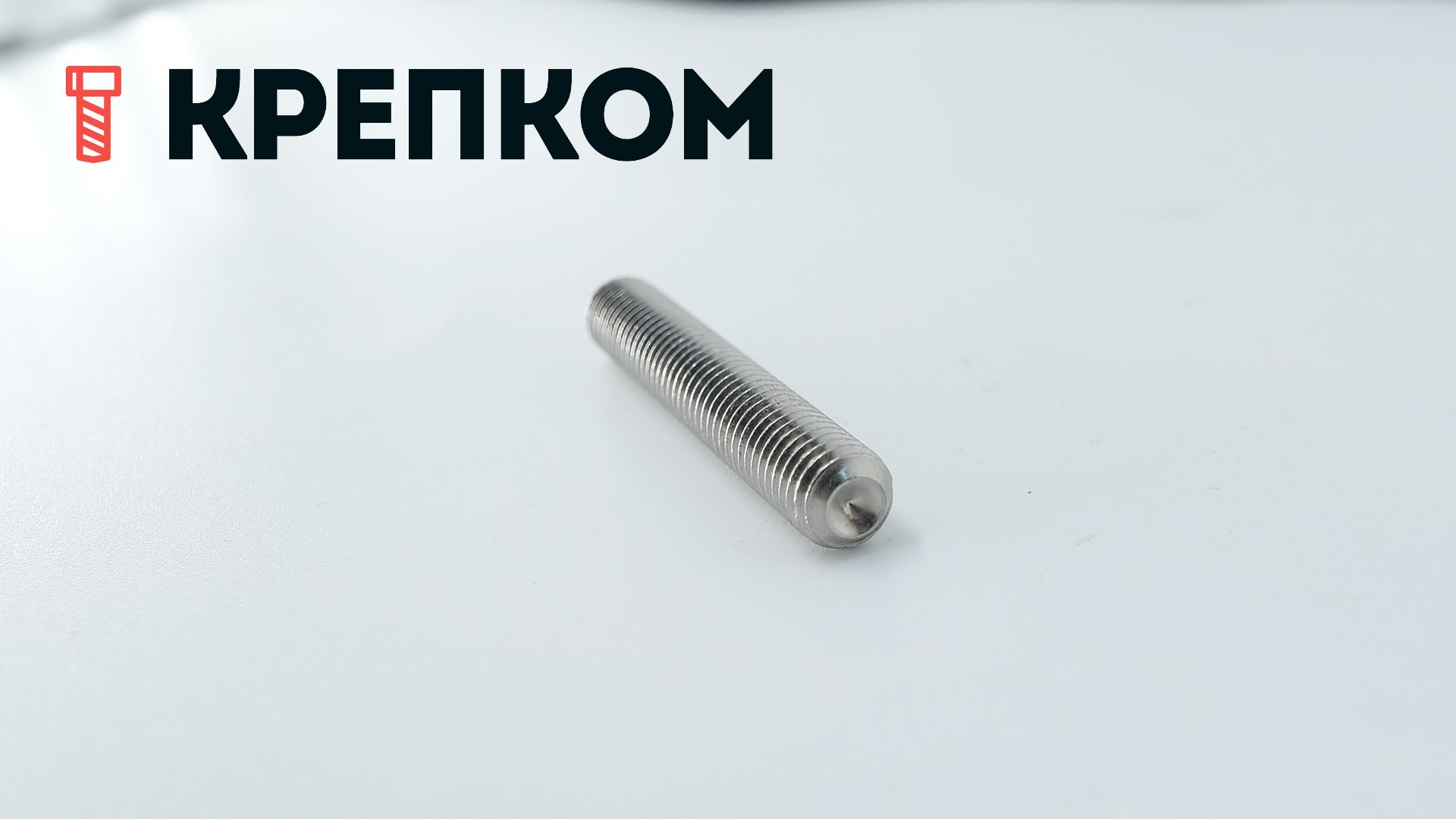

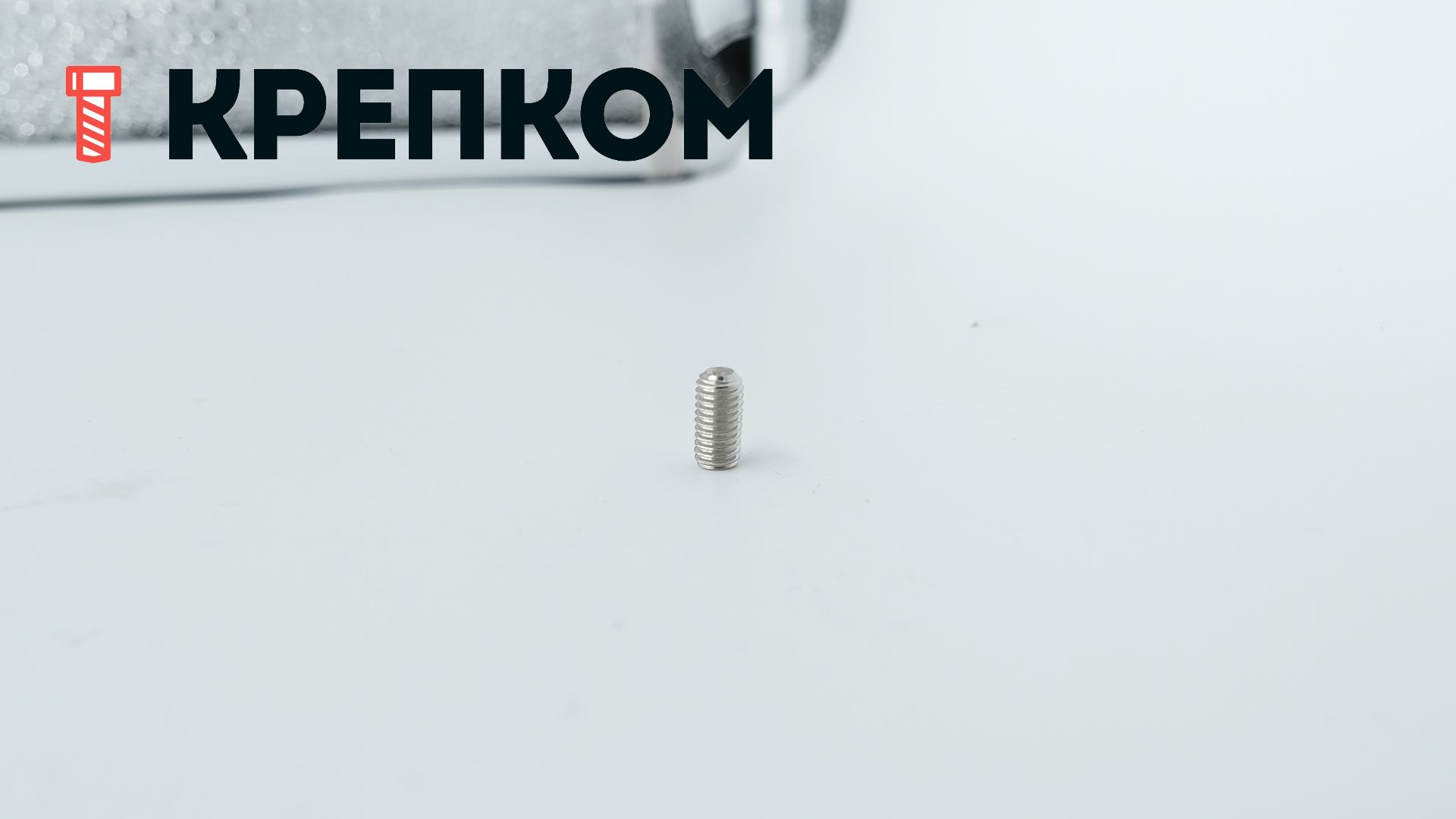

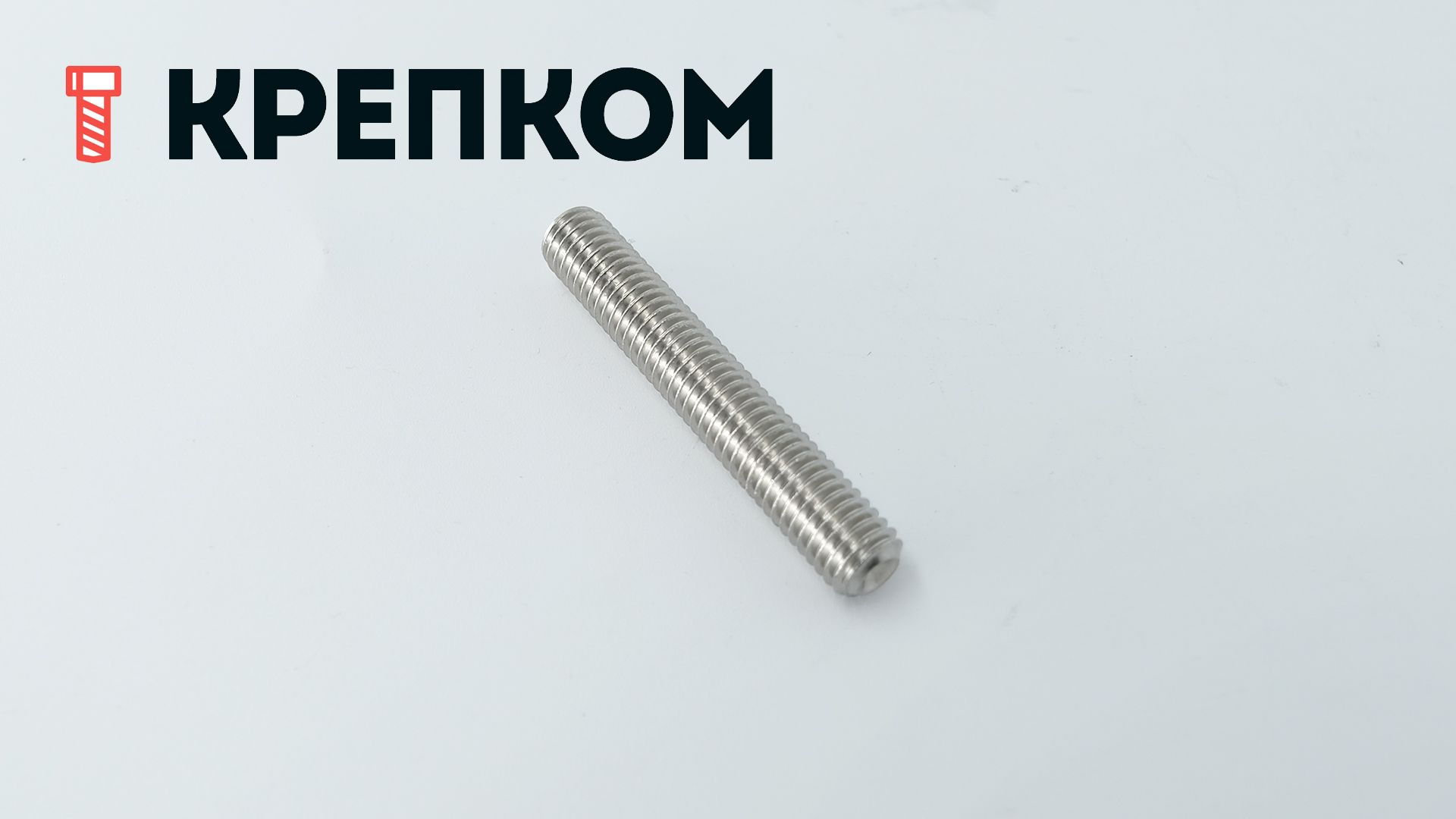

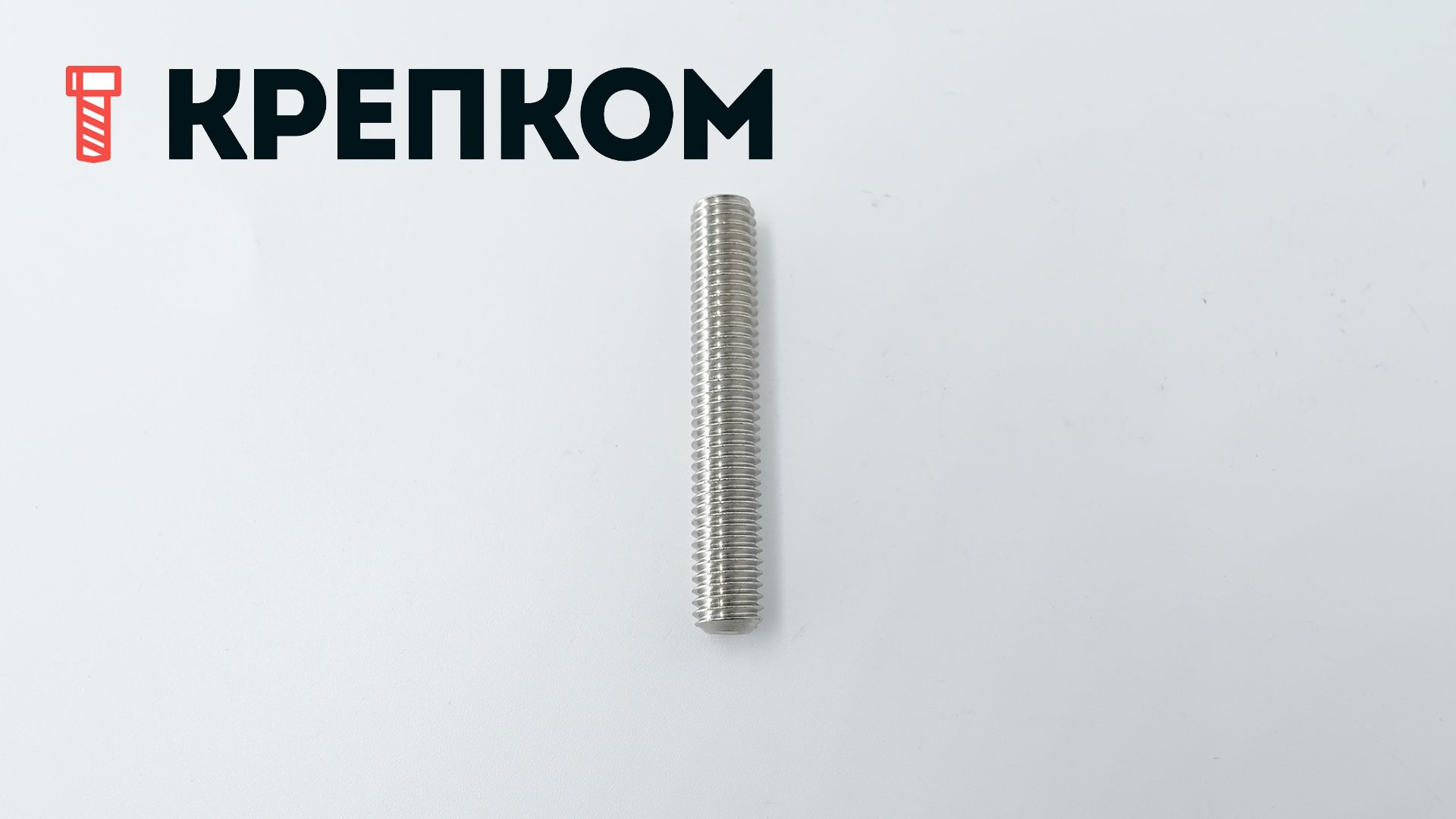

Винт установочный DIN 916 (ISO 4029) с засверленным концом, нержавеющая сталь А2
Код товара: WN00086587
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Анастасия
7 (921) 091-15-13- Для постоянной или временной фиксации деталей на валах (шестеренок, подшипников, колец, втулок).
- Стандарт DIN 916, с засверленным концом (внутренним конусом - чашкой).
- Рекомендован к использованию на незакаленных поверхностях, где демонстрирует максимальную удерживающую способность.
- Полная метрическая резьба, шаг крупный, поле допуска 6g, класс точности А.
- Глубокий шлиц под шестигранник для передачи высокого момента затяжки.
- Закругленная кромка на нажимном конце при затяжке врезается в вал для надежности стопорения.
- Отсутствие шляпки или головки позволяет полностью вкручивать крепеж в тело детали.
- Нержавейка A2 - сталь нетоксичная, немагнитная, устойчивая к перепадам температур и повышенной влажности.
- Номинальный диаметр: от М1,4 до М24
- Длина: от 2 до 100 мм
Вариации товара
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Винт установочный с засверленным концом М2х10 DIN 916 (ISO 4029), нержавеющая сталь А2
Диаметр (мм)
2
Длина (мм)
10
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
10
10
Шаг резьбы (мм)
0,4
0,4
9
руб.
1 шт
Винт установочный с засверленным концом М2,5х6 DIN 916 (ISO 4029), нержавеющая сталь А2
Диаметр (мм)
2,5
Длина (мм)
6
Шаг резьбы (мм)
0,45
Диаметр (мм)
2,5
2,5
Длина (мм)
6
6
Шаг резьбы (мм)
0,45
0,45
350
шт
9
руб.
1 шт
Винт установочный с засверленным концом М3х4 DIN 916 (ISO 4029), нержавеющая сталь А2
Диаметр (мм)
3
Длина (мм)
4
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
4
4
Шаг резьбы (мм)
0,5
0,5
17265
шт
4
руб.
1 шт
Винт установочный с засверленным концом М3х6 DIN 916 (ISO 4029), нержавеющая сталь А2
Диаметр (мм)
3
Длина (мм)
6
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
6
6
Шаг резьбы (мм)
0,5
0,5
2654
шт
3
руб.
1 шт
Винт установочный с засверленным концом М3х16 DIN 916 (ISO 4029), нержавеющая сталь А2
Диаметр (мм)
3
Длина (мм)
16
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
16
16
Шаг резьбы (мм)
0,5
0,5
1322
шт
13
руб.
1 шт
Винт установочный с засверленным концом М4х4 DIN 916 (ISO 4029), нержавеющая сталь А2
Диаметр (мм)
4
Длина (мм)
4
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
4
4
Шаг резьбы (мм)
0,7
0,7
148713
шт
3
руб.
1 шт
Винт установочный с засверленным концом М4х6 DIN 916 (ISO 4029), нержавеющая сталь А2
Диаметр (мм)
4
Длина (мм)
6
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
6
6
Шаг резьбы (мм)
0,7
0,7
2237
шт
3
руб.
1 шт
Винт установочный с засверленным концом М4х8 DIN 916 (ISO 4029), нержавеющая сталь А2
Диаметр (мм)
4
Длина (мм)
8
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
8
8
Шаг резьбы (мм)
0,7
0,7
Цена обновляется
1 шт
Винт установочный с засверленным концом М4х10 DIN 916 (ISO 4029), нержавеющая сталь А2
Диаметр (мм)
4
Длина (мм)
10
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
10
10
Шаг резьбы (мм)
0,7
0,7
41670
шт
5
руб.
1 шт
Винт установочный с засверленным концом М4х12 DIN 916 (ISO 4029), нержавеющая сталь А2
Диаметр (мм)
4
Длина (мм)
12
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
12
12
Шаг резьбы (мм)
0,7
0,7
4
руб.
1 шт
Винт установочный с засверленным концом М4х20 DIN 916 (ISO 4029), нержавеющая сталь А2
Диаметр (мм)
4
Длина (мм)
20
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
20
20
Шаг резьбы (мм)
0,7
0,7
1759
шт
6
руб.
1 шт
Винт установочный с засверленным концом М4х35 DIN 916 (ISO 4029), нержавеющая сталь А2
Диаметр (мм)
4
Длина (мм)
35
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
35
35
Шаг резьбы (мм)
0,7
0,7
90
шт
20
руб.
1 шт
Винт установочный с засверленным концом М5х5 DIN 916 (ISO 4029), нержавеющая сталь А2
Диаметр (мм)
5
Длина (мм)
5
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
5
5
Шаг резьбы (мм)
0,8
0,8
960
шт
2
руб.
1 шт
Винт установочный с засверленным концом М5х8 DIN 916 (ISO 4029), нержавеющая сталь А2
Диаметр (мм)
5
Длина (мм)
8
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
8
8
Шаг резьбы (мм)
0,8
0,8
3
руб.
1 шт
Винт установочный с засверленным концом М5х10 DIN 916 (ISO 4029), нержавеющая сталь А2
Диаметр (мм)
5
Длина (мм)
10
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
10
10
Шаг резьбы (мм)
0,8
0,8
781237
шт
3
руб.
1 шт
Винт установочный с засверленным концом М5х12 DIN 916 (ISO 4029), нержавеющая сталь А2
Диаметр (мм)
5
Длина (мм)
12
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
12
12
Шаг резьбы (мм)
0,8
0,8
10993
шт
5
руб.
1 шт
Винт установочный с засверленным концом М5х30 DIN 916 (ISO 4029), нержавеющая сталь А2
Диаметр (мм)
5
Длина (мм)
30
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
30
30
Шаг резьбы (мм)
0,8
0,8
291
шт
10
руб.
1 шт
Винт установочный с засверленным концом М5х35 DIN 916 (ISO 4029), нержавеющая сталь А2
Диаметр (мм)
5
Длина (мм)
35
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
35
35
Шаг резьбы (мм)
0,8
0,8
89
шт
11
руб.
1 шт
Винт установочный с засверленным концом М6х6 DIN 916 (ISO 4029), нержавеющая сталь А2
Диаметр (мм)
6
Длина (мм)
6
Шаг резьбы (мм)
1
Диаметр (мм)
6
6
Длина (мм)
6
6
Шаг резьбы (мм)
1
1
34180
шт
15
руб.
1 шт
Винт установочный с засверленным концом М6х8 DIN 916 (ISO 4029), нержавеющая сталь А2
Диаметр (мм)
6
Длина (мм)
8
Шаг резьбы (мм)
1
Диаметр (мм)
6
6
Длина (мм)
8
8
Шаг резьбы (мм)
1
1
21860
шт
10
руб.
1 шт
Винт установочный с засверленным концом М6х10 DIN 916 (ISO 4029), нержавеющая сталь А2
Диаметр (мм)
6
Длина (мм)
10
Шаг резьбы (мм)
1
Диаметр (мм)
6
6
Длина (мм)
10
10
Шаг резьбы (мм)
1
1
1504
шт
4
руб.
1 шт
Показать ещё
Винт установочный под шестигранник, нержавеющий DIN 916 (ISO 4029) представляет собой цилиндрический стержень с метрической резьбой, у которого вместо головки – шестигранное гнездо под ключ, а на конце – засверленное коническое углубление. Используется в случае, когда необходимо прочно зафиксировать положение одного элемента относительно другого. Применяется при сборке различных машин и механизмов, а также пищевого, холодильного, медицинского оборудования и конструкций, контактирующих с влажной средой.
Применение
Крепеж проходит через резьбовое отверстие во внешнем объекте и прижимается к внутреннему (валу), в результате чего предотвращается их смещение относительно друг друга. Крепежное действие осуществляется за счет трения между наконечником стопорного винта и, например, валом, часто (но не всегда) с некоторой упругой или пластической деформацией одного или обоих. Такая форма нажимного конца наиболее износостойка и длительное время сохраняет надежность сцепления.
Свойства
Благодаря коррозиестойкой стали А2 винт с засверленным концом имеет долгий срок службы на открытом воздухе и в помещениях с повышенной влажностью. К тому же он обладает высокой механической прочностью, поверхностной твердостью 21H (210 HV по Виккерсу), что позволяет выдерживать значительные моменты затяжки и рабочие нагрузки. Крепеж устойчив к воздействию знакопеременных температур от -200 до +425°С.
Аналоги DIN 916
- ГОСТ 28964-91
- ISO 4029
Размеры
| Резьба d | М1,4 | М1,6 | М1,8 | М2 | М2,5 | М3 | М4 | М5 |
| Размер под ключ s | 0,7 | 0,7 | 0,7 | 0,9 | 1,3 | 1,5 | 2 | 2,5 |
| Диаметр внутреннего конуса dw max | 0,7 | 0,8 | 0,9 | 1 | 1,2 | 1,4 | 2 | 2,5 |
| Глубина шлица t min* | 0,6 | 0,7 | 0,8 | 0,8 | 1,2 | 1,2 | 1,5 | 2 |
| Глубина шлица t max* | 1,4 | 1,5 | 1,6 | 1,7 | 2 | 2 | 2,5 | 3 |
| Длина винта l min-max | 2-6 | 2-8 | 2-8 | 2-10 | 2,5-12 | 3-20 | 4-30 | 4-40 |
| Резьба d | М6 | М8 | М10 | М12 | М14 | М16 | М20 | М24 |
| Размер под ключ s | 3 | 4 | 5 | 6 | 6 | 8 | 10 | 12 |
| Диаметр внутреннего конуса dw max | 3 | 5 | 6 | 8 | 9 | 10 | 14 | 16 |
| Глубина шлица t min* | 2 | 3 | 4 | 4,8 | 5,6 | 6,4 | 8 | 10 |
| Глубина шлица t max* | 3,5 | 5 | 6 | 8 | 9 | 10 | 12 | 15 |
| Длина винта l min-max | 5-50 | 6-80 | 8-80 | 10-80 | 20-50 | 16-100 | 20-90 | 30-100 |
все размеры указаны в мм
* - глубина шлица t зависит от длины винта, уточняйте при заказе
Характеристики
-
Тип винтаУстановочный
-
DIN916
-
ГОСТ28964-91
-
ISO4029
-
Единицы измеренияшт
-
ШлицШестигранник (HEX)
-
Размер шага резьбыКрупный (обычный)
-
Угол конуса головки, град120
-
МатериалНержавеющая сталь А2
-
Название на упаковке (ориг. название)Hexagon socket set screws with cup point
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
